產品簡介

保溫截止閥,起開關作用

詳細介紹

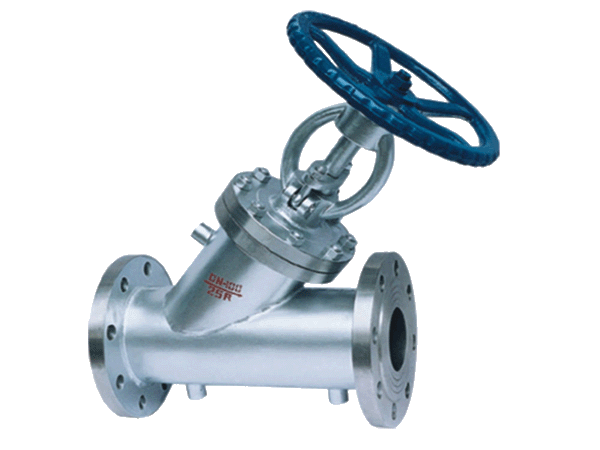

BJ45H,BJ45W,BJ45Y保溫截止閥（不銹鋼保溫截止閥）的詳細資料：

保溫截止閥

相關型號：BJ45H,BJ45W,BJ45Y,BJ45H-16C,BJ45W-16C,BJ45Y-16C等

主要性能規范
Chief Property And Specification

型號 Type	公稱壓力PN（MPa） NominalPressure	試驗壓力PS（MPa） Test Pressure		工作溫度（℃） Working Temperature	適用介質 Applicable Medium	工作蒸汽壓力 Work steam Pressure
型號 Type	公稱壓力PN（MPa） NominalPressure	殼體Shell	密封Seal	工作溫度（℃） Working Temperature	適用介質 Applicable Medium	工作蒸汽壓力 Work steam Pressure
BJ45（H.W.Y）-25P	2.5	3.75	2.75	≤200	尿素、硝酸類 Ureophil、Nitric Acid	≤1.3
BJ45（H.W.Y）-40P	4.0	6.0	4.4		尿素、硝酸類 Ureophil、Nitric Acid
BJ45（H.W.Y）-64P	6.4	9.0	6.6		尿素、醋酸類 Ureophil、Acetrc Acid
BJ45（H.W.Y）-25R	2.5	3.75	2.75
BJ45（H.W.Y）-40R	4.0	6.0	4.4
BJ45（H.W.Y）-64R	6.4	9.0	6.6

主要零件材料
Material for main parts

零件名稱 Patr Name	閥體、閥蓋 Body,Bonnet	閥瓣 Disc	墊片 Swat
BJ45（H.W.Y）-25P、BJ45W-40P、 BJ45W-64P	鉻鎳鈦閥Cr.Ni.TI Steel	鉻鎳鈦閥+硬質合金Cr.Ni.TI Steel+Carbide Alloy	聚四氟乙烯 Polytetrafluoroethylene
BJ45（H.W.Y）-25R、BJ45W-40R、 BJ45W-64R	鉻鎳鉬鈦閥Cr.Ni.Mo.TI Steel	鉻鎳鉬鈦閥+硬質合金Cr.Ni.Mo.TI Steel+Carbide Alloy	聚四氟乙烯 Polytetrafluoroethylene

主要外形尺寸和連接尺寸
Main external and connecting dinensions（mm）

公稱壓力PN（MPa） Nominal Pressure	公稱通徑DN（mm） Nominal Diameter	尺寸 Dimensions
公稱壓力PN（MPa） Nominal Pressure	公稱通徑DN（mm） Nominal Diameter	L	D	D₁	D₂	D₃	b₁	f₀	b	D₆	3-G	Z-φd	H	H₁	D₀
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8		250	262	120
	20	190	115	85	65	42	8	4	16	58	3/8		292	308	140
	25	210	135	100	78	50	8	4	18	66	3/8		340	375	160
	32	230	145	110	85	60	8	4	18	76	1/2		338	375	160
	40	260	160	125	100	72	8	4	20	88	1/2		360	386	160
	50	300	180	145	120	94	8	4	22	110	1/2		410	450	240
	65	340	195	160	135	105	8	4	22	121	1/2		440	485	240
	80	380	230	190	160	128	11	4.5	24	150	1/2		540	600	280
	100	430	270	220	188	154	11	4.5	28	176	1/2		560	625	320
	125	490	300	250	218	182	11	4.5	30	204	1/2		625	737	360
	150	550	330	280	248	212	11	4.5	32		1/2		720	790	360
6.4	25	235	160	125	82	50	8	4	22		1/2		340	375	160
	32	260	165	125	88	60	8	4	24		1/2		358	383	160
	50	300	200	160	130			4	26	110	1/2		410	450	240
	65	340	210	170	140			4	30	121	1/2		485	510	240
	100	430	270	220	188	154	11	4.5	36		1/2		610	470	400
	100	415	300	250	218			4.5	32	150	1/2		610	670	400
