絲桿調節平移臺
常規的絲桿調節平移臺，采用精密螺紋絲桿驅動，手輪旋轉操作。平移臺本身有自鎖性能，調節到位以后，用戶不操作手輪，臺面位置不會變動。平移臺側邊有刻度，客戶可以讀出大致的位置，也有采用測微鼓讀數的手輪，z小讀數可達0.01mm。
平移臺分為輕載和重載兩種形式，其中，輕載平移臺采用燕尾導軌結構，適合負載輕、移動平行度要求不高的場合使用；重載平移臺采用交叉滾柱導軌結構，承載能力更大，移動的穩定性和平穩性更好。平移臺底面有安裝孔，可以直接用螺絲固定在各種光學平板、光學平臺上面進行操作。
平移臺采用精密螺紋絲桿驅動，絲桿有0.5、1、2三種螺距規格，螺距越小、分辨率越高、調節速度越慢?？蛻舾鶕?jù)需要，選擇合適的平移臺配備適當?shù)穆菥啵灰谛吞栔袠耸緟^(qū)分即可。
下表為測微鼓操作的平移臺，采用大的測微鼓實現精細讀數，z小讀數可達0.01mm。
產品參數：

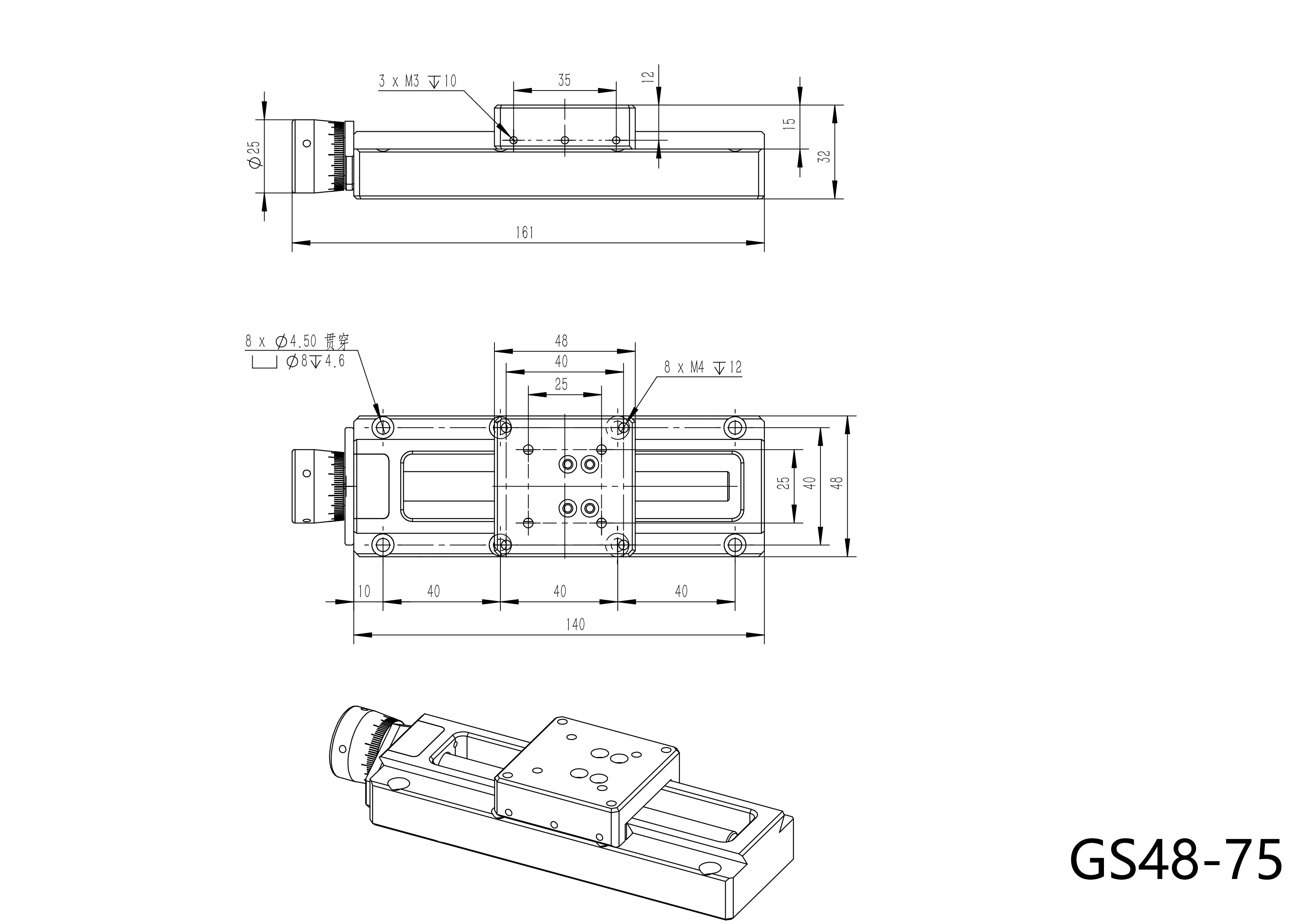

型號 (方向：X) | GS48-75 | GS65-150 |
臺面尺寸 | 48×48 | 65×65 |
行程 | 75 | 150 |
絲桿螺距 | 1 | 1 |
分辨率 | 0.002 | |
讀數(mm) | 0.01 | 0.01 |
運動直線度 (運動時左右擺動) | ±8 | ±10 |
運動平行度 (運動時上下起伏) | ±15 | ±20 |
臺面平整度 | ±8 | ±15 |
承載 | 4 | 5 |
滑動導軌 | 燕尾式導軌 | |
自重 | 0.5 | 1.1 |
