CZ717正反轉速監測儀

概述

    CZ717是一款智能的正反轉速監測儀，用戶可根據自己的要求對量程、齒數、報警值、報警狀態等參數進行設置，可同時接收兩路電渦流傳感器用于連續監測旋轉機械裝置的轉速，也可測量軸的旋轉方向，并在設備反轉時提供報警和保護信號。避免可能產生的經濟損失。

應用領域

CZ717正反轉速監測儀可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（ 如汽輪機、壓縮機、電機、風機、泵等）裝置的正反轉速測量與保護。

技術參數

供電電壓：220VAC ± 10% 50Hz

量    程：0～60000轉/分鐘（可調）

輸入信號：CZ600系列電渦流傳感器

輸入阻抗：20KΩ

精    度：指示誤差±1個字，模擬輸出精度：1%

顯示方式: 五位LED 數顯

輸出信號：4～20mA （負載≦ 300Ω）

每周齒數：0～120 （可調）

脈沖輸出：VL  -1～+1V，VH  +10～+15V

報警輸出：1.輸出觸點：兩組（停車、反轉）

          2.觸點狀態：常開或常閉

          3.觸點容量：250VAC/3A或30VDC/

          4.觸點延時：0s～19s（可調）

          5.報警狀態：自恢復、自鎖、旁路（可選）

運行溫度：-20℃～60℃

存儲溫度：-30℃～ 85℃

相對濕度：20～95% 無冷凝

開孔尺寸：152mm(寬)×77mm(高)×200mm（長）（盤裝式）

          160mm(寬)×166mm(高)×170mm（長）（壁掛式）

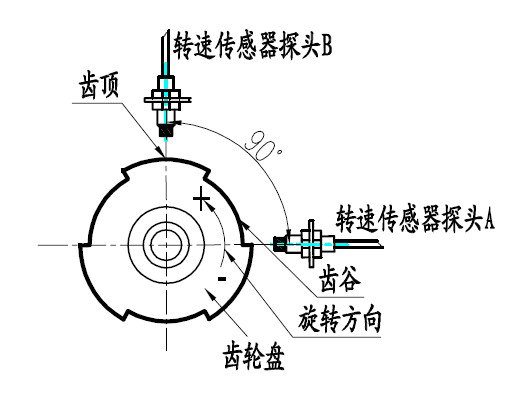

正反轉探頭安裝圖

選型指南

CZ700 - A□□□□□ - B□□ - C□□
