CZ716轉速表

概述

CZ716是一款多功能的轉速表，可根據用戶需求增加所需的功能。功能如下：

1.    繼電器報警輸出

2.    轉速信號變送輸出，輸出信號有：4~20mA或0~20mA；0~5V、1~5V或0~10V

3.    RS485通訊（標準Modbus RTU協議，可直接與工業組態軟件組網）

技術參數

供電電壓：+24Vdc、+12Vdc、220VAC（可選）

量    程：0～99999轉/分鐘（可調）

輸入信號：開關量、電平脈沖(低電平：-30V～+0.6V；高電平：+4V～+30V)
如：光電開關，接近開關，霍爾開關，編碼器等（可選）

輸出信號：4～20mA或0～20mA；0～5V、1～5V或0～10V（負載電阻＜510Ω）

通訊接口：RS485接口，Modbus-RTU協議

顯示方式：五位LED數顯（每秒輸入的脈沖個數×60×倍率）

倍率范圍：0.0001～9999

精    度：指示誤差±1個字，模擬輸出精度：0.05 %

報警輸出：1.一路繼電器報警，可設置成上下限報警輸出
          2.繼電器觸點壽命10萬次，觸點容量AC220V/，24Vdc/

運行溫度：-10℃～55℃

存儲溫度：-20℃～ 80℃

外形尺寸: 96（W）mm×48(H)mm×112(L)mm

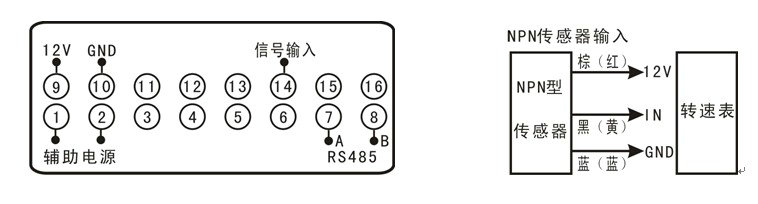

接線圖

選型指南

CZ716 - A□□□□□ - B□□ - C□□ - D□□- E□□
