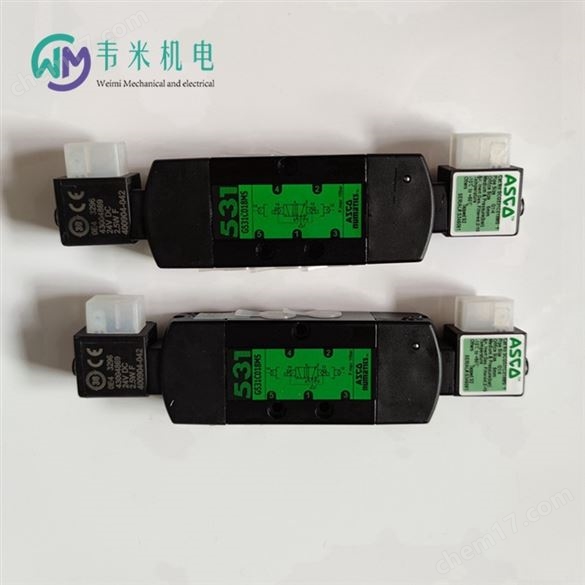

ASCO世格氣動電磁閥

氣動電磁閥在化工生產中應用十分廣泛，通常它被用來加裝在氣動執行機構的氣路上，通過控制氣路的通斷來控制閥門的開關。但在實際工程設計應用中，由于自控出身的儀表設計人員通常都沒有接受過關于電磁閥及其氣動符號等系統全面的基礎知識，這對于選擇、設計出合適的氣路圖是一個很大的障礙。氣動電磁閥是氣動元件，用于控制壓縮空氣壓力，流向等功能。電磁閥產品的安裝有以下幾個注意要點：

　　1、電磁閥產品的安裝，首先要保證氣動電磁閥產品的工作范圍條件與實際的工作地點的情況相符，超出電磁閥產品工作范圍的請勿進行強制安裝，否則容易造成電磁閥的損壞和意外情況的發生。需要注意的工作條件主要有工作地點的電源電壓、壓力范圍、壓差范圍、介質屬性、環境及工作溫度等。不同的工作環境都有對應的電磁閥產品與之對應，用戶們可選擇適合工作環境的產品，切勿強制安裝不適合的電磁閥型號。

　2、電磁閥產品的安裝方向應注意電磁閥的主要部件，線圈，電磁閥線圈的安裝應豎直安裝在管道上，且管道應保持與地面的水平。否則電磁閥產品在工作的時候極易發生故障如無法工作等。不過為了滿足特殊工作環境，有可以側立安裝的電磁閥產品。

　　3、由于部分電磁閥產品因工作原理是與電磁有關，因此對于工作環境的要求較高，例如內部和管道的潔凈度，所以用戶在實際安裝的時候，需要把管道以及內部進行水洗和吹洗，以保證內部和管道的清潔，不讓雜質影響到電磁閥產品的正常工作。另外為了保證電磁閥產品在工作的時候不會有異物進入，需在管道中安裝濾網和過濾器。

　　4、由于電磁閥產品常與水泵等流體輸送設備配用，因此在實際工作的時候，也會有水錘現象的發生，那么在選用氣動元件電磁閥產品的時候，用戶則需要選用有防水錘性能的電磁閥產品。

　　5、如果電磁閥產品需要長時間工作，用戶在實際安裝的時候，需安裝旁路，以便在電磁閥產品工作并發生故障的時候方便進行維護。

　　6、除真空管路和特殊情況下，一般的電磁閥產品在安裝的時候一定要注意電磁閥的安裝方向。一般在電磁閥的閥體上都有標明，一個類似箭頭的標記，→。這個表示的是介質的輸送方向。

　　7、常開與常閉型電磁閥不可以互換使用，這樣會導致電磁閥線圈的燒壞，降低電磁閥的使用壽命，因此用戶在實際的使用情況下，請勿讓電磁閥處于長時間的通電狀態下。

ASCO世格氣動電磁閥

SC8551A001MS 24VDC

SC8551A017MS 24VDC

SCG551A065 24VOC

SCG551A066 24VDC

SCG552A001 24VDC

43004158

8223G021

8360G071

8223G021 AC110

8360G071 AC110

535E0116G02 220VAC

NPT1/2:EF8210G094 220/50

NPT11/2:EF8210G056 220/50

NPT3/4:EF8210G095 220/50

PB21B

SCG551A001MS

SCJ551A001MS

238410-058-D(MC-C-82)

238510-034-D(MP-C-103)

238610-058-D(MC-C-080)

SC G262 24V,15.3W,400325-242

400325-242

306191

HT8344G44 24VDC

G551B401MO DC125V

SCE210C094 AC220V

3003200H 3P 200A 分?jǐn)嗄芰型

ASCO 300C 3100N

K0304-316

K0304-355

PA11B/KF11A1/PP03

RED-HAT II

WT8551A1M6

SCZ353A040 AC220

SCZ353A050 AC220

SCZ353A060 AC220

RED-HAT 11

EF8327G2 220VAC

NFB327 A011 220VAC

SCG551A017MS 220VAC

SCG552A017MS AC220V

WT8551A1M6 220V

34203087 G3/8

35500333

52000008

430-04422 230VAC 2.5W

RED-HAT II

HTJ211D4 DC110V

238610-158-D (MP-C-080) 8323G3

8320G202 DC110V

U8325B14V AC110V

8316G66

PA11B

8316G66 220V

PVL-B121618

NFB320A200 AC220V

NFB320A200 DC24V

EFHC 801bG1

EFHC 8321G2

FLOWSERVE 7019-9ABC

HB 8320G200

HBXB 320A200

HT 8316G66

NF 8320A200

HTJ211D4 DC110V

EF8551A001MS 24VDC

EFB210D089V 24VDC

EFG551417MO 24VDC

EFG551G401MO 24VDC

8316G24MO

EFHC 801bG1 AC220V

EFHC 8321G2 AC220V

FLOWSERVE 7019-9ABC AC220V

HB 8320G200 AC220V

HBXB 320A200 AC220V

HT 8316G66 AC220V

NF 8320A200 AC220V

EFHC 8016G1 AC220V

8344B60M0 AC220V

EFL8344G70 220V/50Hz

JE2-8320G13 220V/50Hz

JE4-8025D224

JEP3X8320G174MBMO

G551A001MS（551型）AC230V 50-60H

SCG353A044 DC24V

G551A002MS AC220

EF8342G003PMS 240VAC

MPC-089 272614-155B 220V 50Hz

8344B60M0 DC24V

8316G24MO

SCE238A005 24VDC

氣動閥操作方法

　　1、氣動閥操作時的啟閉方向，一律應順時針關閉

2、由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200-600轉內。

　　3、為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240N-m。

　　4、氣動閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。

　　5、氣動閥啟閉程度的顯示盤

　　a、氣動閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目;

　　b、指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作;

　　c、指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。

　　6、若氣動閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。

　氣動閥注意事項

　　1、氣動閥門屬于現場儀表，要求環境溫度應在-25～60℃范圍，相對濕度≤95%。如果是裝置在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。

　　2、氣動閥門一般應垂直裝置，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。

　　3、裝置氣動閥門的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。

　　4、氣動閥門裝置前應對管路進行清洗，排除污物和焊渣。裝置后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。

　　5、為了使氣動閥門在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。同時還應特別注意，調節閥的裝置位置是否符合工藝過程的要求。

　　6、氣動閥門的電氣部分裝置應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備裝置規范》要求進行裝置。如現場導線采用SBH型或其它六芯或八芯、外徑為Φ11.3mm左右的膠皮裝置電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。

　　7、執行機構的減速器拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。
