替代AgilentE4981A

TH2638/A系列高速精密電容測量儀是新型數字電容測量儀器，可以為陶瓷電容器生產測試提供高速、可靠的測量。TH2638/A系列高速精密電容測量儀兼容SCPI命令集，帶有機械手接口和掃描器接口，掃描接口可逐個的對各個測試通道到開路/短路/負載誤差校正進行掃描，zui多可以掃描256個通道。

※性能特點

●高測試頻率

TH2638: 100Hz、120Hz、1kHz、10kHz、100kHz、1MHz

TH2638A: 100Hz、120Hz、1kHz、10kHz、40kHz、100kHz

●高測試精度

電容：±0.07%

損耗因數：±0.0005

●高測試速度

zui高測試速度2.3ms/次，并有五檔速度選擇

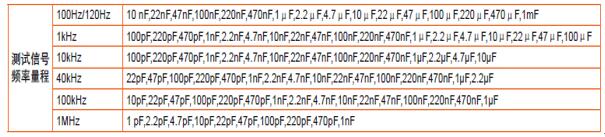

●高一致性和超寬的測量范圍

更寬的量程，3倍于傳統LCR的量程的緊密配置，保證了高速測試下仍能保證高精度和高一致性。

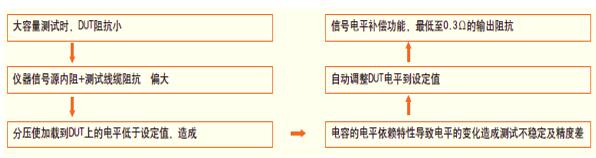

●低阻抗測試，信號電平補償功能

zui低至0.3Ω的低輸出阻抗，可高速、的測試大電容甚至是超級電容。在低頻測量時，當被測件阻抗很小時，信號源內阻和測試線纜將會引起被測件兩端的電壓低于設定電壓范圍，使用儀器的信號電平補償功能就會調整被測件上的電平到設定值范圍內。

●新能源汽車用DC-Link薄膜電容器的測試

電機、電池和電機控制技術是新能源汽車的三大核心。電機控制技術的核心就是需要電機控制的逆變器技術，電機控制的逆變器技術則需要一個功能強大的IGBT模塊和一個與之匹配的DC-Link電容器。

如何正確快速測試DC-Link薄膜電容器是一個世界性的難題，TH2638A是同惠在電容器測試行業20多年的技術積累的基礎上，創造性的發明了一個頻率下同時測量Cs、ESR、ESL的技術。此技術使得DC-Link電容可以在設定的頻率下穩定測試高達1mF容量、1μΩ穩定值的ESR、0.01nH穩定值的ESL。

●接觸檢查功能及同步信號源功能

不良接觸的檢查功能，測量時無需額外的時間來執行此操作就能夠檢測到被測器件與測試儀器之間可能出現的不良接觸；儀器具有在實際測試保持同步的信號源功能，只在進行真正測試的時候才把測試信號施加到被測器件上，在放置和取下被測器件的瞬間不會給被測器件施加測試信號，這樣就顯著的降低了在接觸不良的情況下較大測試電流對測試夾具或觸點的蝕損。

●兼容SCPI指令集，豐富的接口

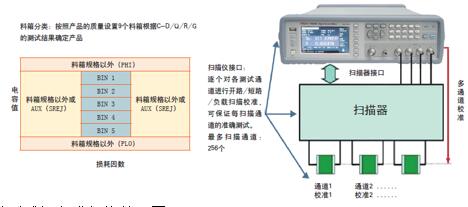

●掃描儀接口和料箱分類

●可對測試頻率進行偏移設置

對當前測試頻率為1MHz時，可對測試頻率進行偏移設置（偏移值為±1%，±2%），這一功能在陣列式電容器測試系統中可消除相鄰測量終端受到干擾，還可以降低測量結果的波動。

●4.3寸的LCD屏幕可選中英文操作界面，操作方便快捷。

※應用領域

●電解電容器高速高精度測試

●DC-Link電容器高速高精度測試

●陶瓷電容器高速高精度測試

●薄膜電容器高速高精度測試

●各種電容器生產線高速測試

●高速自動化生產線集成測試

●半導體、器件、材料分布電容測試

●或其它各種電容器測試
