一、設計方面

1.確定類型：根據使用條件、煙囪高度、材料供應及施工條件等因素，確定采用磚煙囪。不過，高度大于60m的煙囪、抗震設防烈度為9度地區的煙囪以及抗震設防烈度為8度時Ⅲ、Ⅳ類場地的煙囪，不應采用磚煙囪。

2.內襯設置：當煙氣溫度大于400℃時，內襯應沿筒壁全高設置；當煙氣溫度小于或等于400℃時，內襯可在筒壁下部局部設置，其設置高度應超過煙道孔頂，超過高度不宜小于孔高的1/2。內襯厚度應由溫度計算確定，煙道進口處一節或地下煙道基礎內部分的厚度不應小于200mm或一磚，其他各節不應小于100mm或半磚，內襯各節的搭接長度不應小于300mm或六皮磚。

3.隔熱層構造：采用磚砌內襯、空氣隔熱層時，厚度宜為50mm，同時應在內襯靠筒壁一側按豎向間距1m、環向間距為500mm挑出頂磚，頂磚與筒壁間應留10mm縫隙；填料隔熱層的厚度宜采用80mm - 200mm，同時應在內襯上設置間距為1.5m - 2.5m整圈防沉帶，防沉帶與筒壁之間應留出10mm的溫度縫。

4.隔煙墻設置：煙囪在同一平面內有兩個煙道口時，宜設置隔煙墻，其高度宜采用煙道孔高度的0.5 - 1.5倍，隔煙墻厚度應根據煙氣壓力進行計算確定，抗震設防地區應計算地震作用。

5.爬梯設置：爬梯應離地面2.5m處開始設置，并應直至煙囪頂端；應設在常年主導風向的上風向；煙囪高度大于40m時，應在爬梯上設置活動休息板，其間隔不應超過30m。

6.檢修平臺設置：煙囪高度小于60m時，無特殊要求可不設置；煙囪高度為60m - 100m時，可僅在頂部設置；煙囪高度大于100m時，可在中部適當增設平臺；當設置航空障礙燈時，檢修平臺可與障礙燈維護平臺共用，可不再單獨設置檢修平臺；當設置煙氣排放監測系統時，應根據規范規定設置采樣平臺后，采樣平臺可與檢修平臺共用；煙囪平臺應設置高度不低于1.1m的安全護欄和不低于100mm的腳部擋板。

7.防腐與防雷：當煙氣腐蝕等級為弱腐蝕及以上時，煙囪內襯設置尚應符合規范有關規定；煙囪筒身應設置防雷設施；煙囪筒身應設沉降觀測點和傾斜觀測點。

8.基礎設計：煙囪基礎宜采用環形或圓形板式基礎，在條件允許時，可采用殼體基礎。對于高度較小且為地上煙道入口的磚煙囪，亦可采用毛石砌體或毛石混凝土剛性基礎，基礎材質要求應符合規范的有關規定。

9.位移控制：在荷載的標準組合效應作用下，磚煙囪任意高度的水平位移不應大于該點離地高度的1/300。

二、施工方面

（一）施工準備

煙囪施工范圍內應設圍欄，防止無關人員誤入；煙囪四周10m內應設專人監護，如工作需要必須進入時，應通過上下聯系后，方可進入。

（二）地基處理

地基必須堅實、穩定，能夠承受煙囪的重量和風力等外力，地基處理包括挖掘、回填、壓實等步驟，必要時還需要進行地基加固。

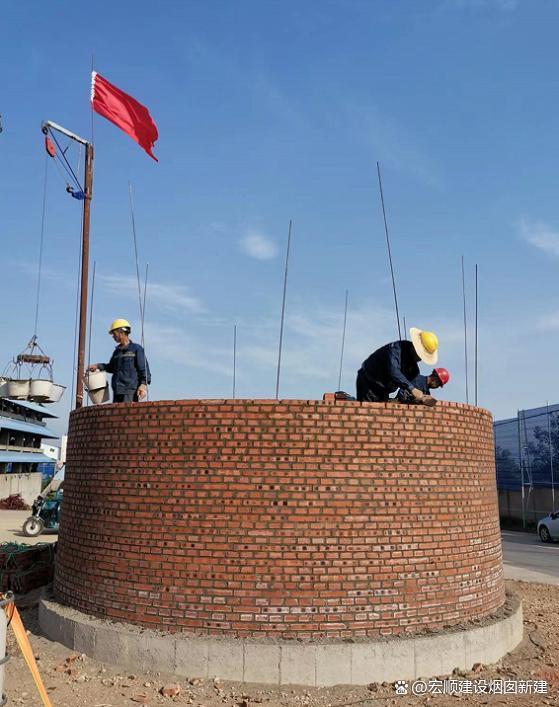

（三）主體施工

1.材料選擇：采用高強度燒結磚和混合砂漿砌筑。磚筒壁應用標準型一等燒結普通粘土磚砌筑，其強度等級應符合設計要求，當有抗凍要求時，磚的抗凍性指標應符合設計規定。

2.砌筑要求

搭設腳手架或提升平臺，逐層砌筑，每皮磚錯縫搭接，控制垂直度。

在常溫下施工時，應提前將磚澆水濕潤，其含水率宜為10% - 15%。

砌筑筒壁前，應檢查基礎環壁或環梁上表面的平整度，并應以1:2水砂漿找平，其水平偏差不得超過20mm，找平層的厚度不應超過30mm。

砌筑砂漿的配合比應采用重量比，其稠度為8 - 250px，砂漿隨用隨拌。水泥石灰混合砂漿必須分別在拌成后3h和4h用完，如施工溫度超過30℃時，必須分別在拌完后2h和3h內使用完畢。

筒壁應采用頂磚砌筑，當筒壁外徑大于5m時，亦可采用順磚和頂磚交錯砌筑，內外層可使用半截磚，但小于1/2磚的碎磚塊不得使用。

砌體上下層的環縫應交錯1/2磚，輻射縫交錯1/4磚（異型磚應交錯其寬度的1/2）。當筒壁厚度不小于一磚半時，內外磚層可使用1/2磚，但小于1/2磚的碎塊不得使用。

將普通燒結黏土磚加工成頂砌的異型磚時，應在磚的一個側面進行，磚角錯牙不得超過5mm。砌體磚層可砌成平，也可砌成向煙囪中心傾斜，其傾斜度應與筒壁外表的坡度相垂直，磚層的傾斜度應經常檢查。

砂漿用砂宜采用中砂，并應過篩，不得含有草根等雜物。強度等級不小于M5的水泥混合砂漿，其砂的含泥量不應超過1%；強度等級小于M5的水泥混合砂漿，其砂的含泥量不應超過3%。

筒壁砌體磚縫的砂漿應飽滿，砂漿飽滿度不得低于80%，不得用水沖漿灌縫。筒壁外部磚縫均應勾縫，勾縫砂漿宜采用細砂拌制的1﹕1.5水泥砂漿。

每隔一定高度設置環向鋼筋混凝土圈梁，增強整體剛度。

3.特殊天氣施工

遇惡劣天氣或六級以上大風時，應停止施工，并離開施工現場，以防意外。大風、大雨以后應檢查腳手架，如有問題，經處理后方可繼續施工。

4.架子上堆料

架子上堆料應符合規定要求，要加工的磚塊應盡量在下面做好，必須砍磚時應面向囪身砍磚。

5.上下煙囪

上下煙囪應走斜道或乘罐籠，禁止攀登架子及鐵爬梯，并不得在煙囪墻頂上行走或站立。乘人罐籠應裝有防墜、超高限位等安全裝置，安裝完畢必須經驗收合格后方可投入使用。

6.砌筑高度與防護棚

砌筑高度超過3m以上時，進料口必須搭設牢固的防護棚或架設安全平網，進口兩側要作垂直封閉，安全平網內的落物要及時清除。

三、安全防護方面

1.安全操作規程：煙囪工程施工前，應制定安全操作規程、崗位責任制和安全技術措施。

2.人員要求：凡高處作業人員，應經醫生身體檢查合格，并應經安全技術培訓和考試合格。

3.施工危險區：煙囪周?chē)鷳?yīng)設立施工危險區，100m以下的煙囪距筒壁不宜少于10m；100m以上的煙囪距筒壁不宜少于煙囪高度的1/10，施工危險區應設立明顯標志，在危險區內的通道應搭設保護棚。

4.保護棚設置：在煙囪內部距地面2.5 - 5m處應搭設保護棚，采用移置模板連續施工至第一層煙囪平臺，繼續施工時，可利用該平臺作為保護棚。

5.工作臺防護：工作臺周?chē)鷳?yīng)設置圍欄和安全網，內外吊梯的外側和底部以及工作臺底部均應設置安全網。

6.罐籠安全裝置：提升罐籠的卷?yè)P(yáng)機設置防止冒頂和蹾罐的限位開關以及行程高度指示器，電磁抱閘應工作可靠；乘人和上料罐籠應設置斷繩安全卡，并應增設保險鋼絲繩，使用前應進行安全試驗，使用過程中應經常檢查，在煙囪底部罐籠停放處應設置緩沖裝置。

7.垂直運輸系統：垂直運輸系統上下滑輪應設置防止鋼絲繩脫槽的裝置，并應有專人檢查和維護。

8.鋼管豎井架：安裝鋼管豎井架時，應每15m - 20m高安裝一道風纜繩。

9.柔性連接器與保護棚：施工筒壁時，在筒壁與鋼管豎井架之間，每10m應安裝一道柔性連接器，每20m高度應搭設一層保護棚，在內保護棚處，可不安裝柔性連接器。
