一、DBD 電源技術基礎原理

（一）DBD 的定義與本質

      定義：DBD（Dielectric Barrier Discharge，介質阻擋放電）是一種典型的非平衡態交流氣體放電形式，在兩個電極之間插入絕緣介質（如玻璃、陶瓷、石英等），當施加足夠高的交變電壓時，氣體被擊穿產生放電現象。

本質：通過絕緣介質限制放電電流，避免形成局部弧光放電，從而在氣隙中產生均勻、穩定的等離子體。

（二）工作原理與物理過程

      電壓施加階段：當交變電壓作用于電極時，電極間建立電場，氣體中的自由電子在電場作用下加速運動，與中性氣體分子碰撞，使分子電離產生更多電子和離子，形成初始電子崩。

     介質阻擋作用：隨著放電發展，產生的電荷會積累在絕緣介質表面，形成與外電場方向相反的感應電場，抑制放電電流的進一步增大，避免弧光放電的形成。

     放電穩定階段：在交變電壓的正負半周，介質表面的電荷不斷積累和釋放，維持著穩定的微放電通道，這些微放電通道隨機分布且快速熄滅和重燃，宏觀上表現為均勻的放電等離子體。

（三）關鍵參數與特性

     電壓與頻率：工作電壓通常為數千伏至數十千伏，頻率范圍從工頻（50/60Hz）到兆赫茲級。電壓和頻率直接影響放電的功率、等離子體密度和均勻性。

     介質材料與厚度：介質的介電常數、擊穿強度和熱穩定性影響放電性能。厚度增加會提高擊穿電壓，但可能降低放電效率。

     氣體種類與氣壓：不同氣體（如空氣、氬氣、氮?dú)獾龋┑碾婋x能和放電特性差異顯著，氣壓會影響氣體分子的平均自由程和放電形態。

    放電間隙：間隙大小決定了電場強度和放電所需的擊穿電壓，通常在毫米級到厘米級范圍內。

二、DBD 電源的核心組成與分類

（一）核心組成部分

     高壓電源模塊：負責提供滿足 DBD 放電要求的交變高壓，通常由升壓變壓器、整流電路、逆變電路等組成。

     匹配網絡：用于實現電源輸出阻抗與放電負載（氣體間隙和介質）的阻抗匹配，提高功率傳輸效率，常見的匹配網絡有 LC 匹配電路。

     控制與保護單元：實現對電源輸出電壓、頻率、功率等參數的精確控制，并具備過壓、過流、過熱等保護功能，確保系統安全穩定運行。

（二）電源分類

  按供電頻率分類

     工頻電源：頻率為 50/60Hz，結構簡單、成本低，但體積較大，放電功率和效率相對較低，適用于小規模實驗或?qū)β室蟛桓叩膱龊稀?/p>

      高頻電源：頻率在千赫茲到兆赫茲級，具有體積小、功率密度高、放電均勻性好等優點，廣泛應用于工業生產和科研領域。

   按拓?fù)浣Y(jié)構分類

     串聯諧振式電源：利用 LC 串聯諧振電路實現軟開關，降低開關損耗，提高電源效率，適用于高頻大功率場合。

     并聯諧振式電源：通過 LC 并聯諧振網絡調整電源輸出特性，具有較好的負載適應性，常用于需要頻繁調節放電參數的場景。

     固態變壓器式電源：采用先進的電力電子器件（如 IGBT、MOSFET 等）和高頻變壓器技術，實現高電壓、高頻率輸出，具有響應速度快、控制精度高等特點。

三、DBD 電源的設計與關鍵技術

（一）設計流程與要點

    需求分析：明確應用場景（如材料表面處理、環保廢氣處理、生物醫學等）對 DBD 電源的功率、電壓、頻率、穩定性等要求。

    拓?fù)浣Y(jié)構選擇：根據需求選擇合適的電源拓?fù)浣Y(jié)構，如高頻串聯諧振式電源適用于大功率工業應用，工頻電源適用于簡單實驗場景。

  元件選型：

    高壓變壓器：需具備高絕緣強度、低漏磁和良好的頻率特性，根據輸出電壓和功率選擇合適的鐵芯材料（如硅鋼片、鐵氧體等）和繞組結構。

    電力電子器件：如 IGBT、MOSFET 等，需滿足耐壓、耐流和開關頻率要求，同時考慮散熱設計。

    介質材料：根據工作條件選擇介電常數、擊穿強度和耐高溫性能合適的介質，如玻璃、陶瓷或聚四氟乙烯等。

    匹配網絡設計：通過理論計算和仿真優化匹配網絡參數（如電感、電容值），確保電源與放電負載的阻抗匹配，提高功率傳輸效率。

    控制策略設計：采用先進的控制算法（如 PID 控制、模糊控制等）實現對電源輸出參數的精確調節和穩定控制，同時具備故障診斷和保護功能。

（二）關鍵技術挑戰與解決方案

  高壓絕緣與散熱

    挑戰：高壓環境下容易發生絕緣擊穿，電力電子器件在高頻工作時會產生大量熱量，影響系統可靠性。

    解決方案：采用優質絕緣材料和合理的絕緣結構設計，如增加絕緣間距、使用絕緣灌封技術等；優化散熱路徑，采用強制風冷、水冷或熱管散熱等方式，確保器件工作在安全溫度范圍內。

   頻率與功率調節范圍

    挑戰：不同應用場景需要電源在寬頻率和功率范圍內靈活調節，傳統電源調節范圍有限。

    解決方案：采用可調諧的諧振網絡和先進的控制算法，如通過改變電感或電容值實現頻率調節，通過脈寬調制（PWM）技術實現功率調節。

  放電穩定性與均勻性

   挑戰：氣體參數（如氣壓、濕度）變化、介質老化等因素會影響放電穩定性和均勻性。

解決方案：實時監測氣體參數并反饋到電源控制系統，自動調整電源輸出參數；采用新型介質材料和電極結構設計，如多孔電極、曲面電極等，提高放電均勻性。

四、DBD 電源的實踐應用與案例

（一）工業領域應用

  材料表面處理

    應用場景：塑料、金屬、玻璃等材料的表面改性，如提高表面粗糙度、增加表面能，改善涂層附著力和印刷效果。

    案例：在汽車制造行業，利用 DBD 等離子體對汽車保險杠、儀表盤等塑料部件進行表面處理，無需使用化學溶劑，環保高效，處理后的部件表面涂層附著力顯著提高。

 環保廢氣處理

     應用場景：處理工業廢氣中的揮發性有機物（VOCs）、氮氧化物（NOx）、硫化物等污染物。

      案例：某化工企業采用 DBD 等離子體技術處理印刷廢氣，通過放電產生的高能電子和活性粒子與污染物分子發生化學反應，將其分解為無害的 CO?和 H?O，處理效率達到 90% 以上，滿足環保排放標準。

（二）科研與醫療領域應用

  等離子體醫學研究

      應用場景：等離子體殺菌、腫瘤治療、傷口愈合等。

     案例：在實驗室中，利用 DBD 等離子體對醫療器械表面進行殺菌處理，相比傳統的高溫滅菌和化學滅菌方法，具有低溫、快速、無殘留等優點，可有效殺滅細菌、病毒和真菌。

  新能源研究

     應用場景：燃料電池電極制備、鋰電池表面改性等。

     案例：在燃料電池研究中，使用 DBD 等離子體處理電極表面，增加電極的孔隙率和活性位點，提高燃料電池的輸出功率和效率。

五、DBD 電源技術的發展趨勢

（一）高效化與節能化

      開發更高效率的電源拓?fù)浣Y(jié)構和新型電力電子器件，降低能量損耗，提高電源效率。例如，采用碳化硅（SiC）、氮化鎵（GaN）等寬禁帶半導體器件，可顯著提高開關頻率和效率，減小電源體積。

     優化匹配網絡和控制策略，實現電源與放電負載的動態阻抗匹配，進一步提高功率傳輸效率。

（二）智能化與精準化

      引入人工智能（AI）、大數據等技術，實現對 DBD 電源的智能化控制和故障診斷。例如，通過機器學習算法分析放電參數和運行數據，自動優化電源輸出參數，提高系統的穩定性和可靠性。

      發展高精度的放電參數測量技術，如等離子體發射光譜、激光干涉儀等，實現對等離子體特性的實時精確監測，為精準控制放電過程提供依據。

（三）小型化與集成化

      采用緊湊的電路設計和高密度集成技術，將電源模塊、控制單元和放電裝置集成在一起，減小系統體積，提高便攜性和可安裝性。

      開發便攜式 DBD 電源設備，適用于現場檢測、移動醫療等領域。

（四）多學科融合與新應用拓展

      加強與材料科學、生物學、環境科學等多學科的交叉融合，探索 DBD 技術在新型材料制備、生物醫學工程、環境治理等領域的新應用。

      例如，利用 DBD 等離子體合成納米材料、處理土壤污染物、促進植物生長等，拓展技術應用邊界。

六、總結

      DBD 電源技術作為一種重要的等離子體產生技術，具有原理、應用廣泛、易于控制等優點，在工業、科研、醫療等領域展現出巨大的應用潛力。隨著電力電子技術、控制技術和材料科學的不斷發展，DBD 電源技術將朝著高效化、智能化、小型化和多學科融合的方向不斷前進，為解決實際問題和推動科技進步做出更大的貢獻。在實際應用中，需根據具體需求合理設計和選擇 DBD 電源系統，充分考慮關鍵技術挑戰，確保系統安全、穩定、高效運行。

產品展示

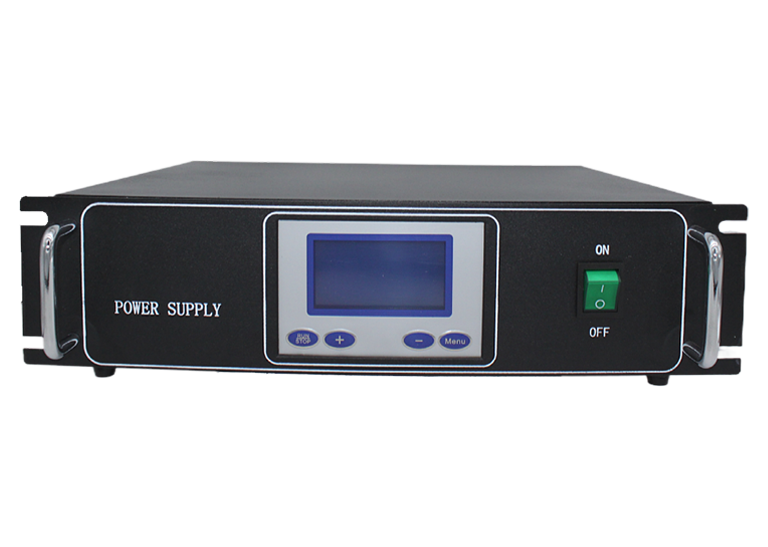

      SSC-DBD3050介質阻擋放電等離子體電源，使用了公司智能控制技術生產，具有負載匹配范圍寬，體積小，重量輕，效率高，結構簡單，操作容易但功能強大，穩定可靠，等優點。電路采用模塊化設計，調試維修方便。本電源完善保護，使電源能夠工作于各種復雜的環境，中英文提示功能，使問題清晰準確。
