1、監測目的

陜西礦產資源豐富，是我國重要的煤炭產區，煤礦礦山采空區引發的沉降風險已成為區域發展的重大隱患。例如礦區普遍存在地面塌陷問題，表現為地表下沉和地裂縫，不僅直接影響礦區安全生產還導致周圍農田毀壞、房屋開裂，威脅居民安全。因此，在礦山區域展開沉降監測和科學研究工作，獲取地面沉降數據，為礦山周邊區域防災減災提供技術支持是非常有必要的。

武漢中地恒達科技有限公司提供監測設備并給予相應的技術支持。本次任務主要是對礦山邊坡表面位移與沉降、降雨量進行長期實時監測，通過監測數據及時了解采空區的變形動態，判斷采空區是否進行沉降并做出及時的預警。GNSS毫米級精度的三維位移監測可提前預警此類風險。

沉陷破壞圖片

3、測點布置及設備介紹

三、測點布置

1、地表監測：使用中地恒達GNSS進行監測，平面精度±2.5mm，垂直精度±5mm。三座煤礦均采用8+1模式布點，其中基準站布置煤礦廠區內穩定處，監測站根據設計要求布設于各采空區上。

2、環境因素監測：由于各礦區內都覆蓋不同厚度的黃土甚至沙土，受降雨影響較大，因此使用雨量計，對各礦區進行降水量監測，輔助分析礦區沉降數據。雨量計安裝在各礦區內部，周圍無遮擋，不受干擾，且承雨口使用水平儀調平校準，保證數據準確性。

四、使用設備介紹

1、表面變形監測：

沉降位移監測設備：ZDHD-GP30

降雨量監測設備：ZDHD-YLJ

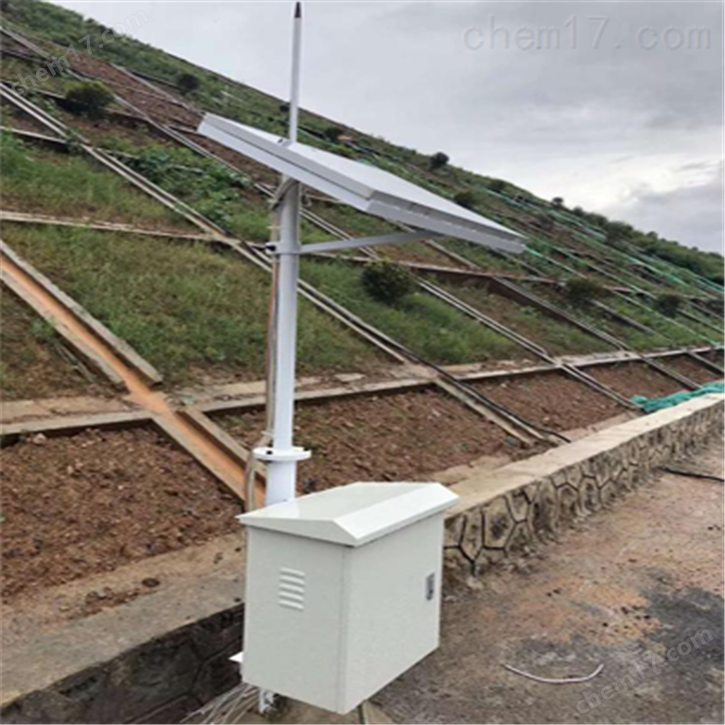

4、安裝圖片

5、數據展示

GNSS數據展示：

雨量數據展示：

━━━━
