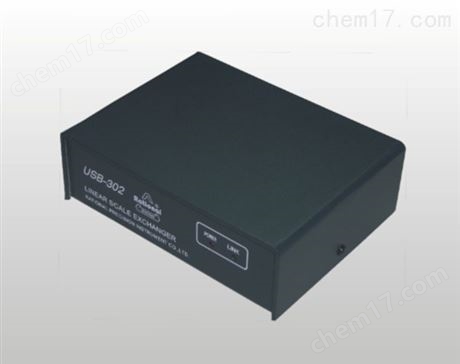

USB-302光柵尺轉接器是一種新型光柵尺數據讀取與傳輸設備?？山尤鈻懦吆鸵粋€腳踏開關。腳踏開關踩下或光柵尺RI點發現時，會鎖定該時刻的三軸數據，腳踏開關觸發之后會上傳本次采點是否有效，可以防止誤操作。USB302設備與電腦只有一根USB線連接，傳統的設計是采用PCI卡設計，安裝與維修都不方便，此設備特別適合應用在筆記本電腦的場合，采用此光柵尺數據轉接盒作數據傳輸安裝與維修很方便。二次開發人員能夠在 PC 機上通過USB接口函數讀取光柵尺的數據，并利用接口函數開發自己的Windows測量軟件。

光柵尺轉接盒特點：

• ：定義為HID設備，無需安裝驅動，即插即用；

• 由外部電源供電，運行穩定；

• 獨立三軸光柵尺接口，24位可逆計數器

• 一組外部觸發，可設置對任意一軸或三軸同時鎖存計數值

• 外部信號觸發鎖存延時小于20us

• 計數方向的正負可設置；

• 搜索RI點時，RI信號、A相信號、B相信號極性可選擇

• 數位濾波，提高抗干擾能力

• 每秒不小于30幀傳輸速率；

  光柵尺轉接盒技術規格參數：

  輸入電壓	DC 5V
  功率	小于2W
  輸入信號	正交TTL方波，RS422  頻率＜2MHZ  電流＞1mA   功率小于5V/70mA
  分辨率	0.1、0.2、0.5、1、5、10
  重量	1kg
  外形尺寸	200X100X40(mm)
