西門子6AV2124-0MC01-0AX0

可編程序控制器，英文稱Programmable Controller，簡稱PC。但由于PC容易和個人計算機（Personal Computer）混淆，故人們?nèi)粤晳T地用PLC作為可編程序控制器的縮寫。它是一個以微處理器為核心的數字運算操作的電子系統裝置，專為在工業現場應用而設計，它采用可編程序的存儲器，用以在其內部存儲執行邏輯運算、順序控制、定時/計數和算術運算等操作指令，并通過數字式或模擬式的輸入、輸出接口，控制各種類型的機械或生產過程。PLC是微機技術與傳統的繼電接觸控制技術相結合的產物，它克服了繼電接觸控制系統中的機械觸點的接線復雜、可靠性低、功耗高、通用性和靈活性差的缺點，充分利用了微處理器的優點，又照顧到現場電氣操作維修人員的技能與習慣，特別是PLC的程序編制，不需要專門的計算機編程語言知識，而是采用了一套以繼電器梯形圖為基礎的簡單指令形式，使用戶程序編制形象、直觀、方便易學；調試與查錯也都很方便。用戶在購到所需的PLC后，只需按說明書的提示，做少量的接線和簡易的用戶程序編制工作，就可靈活方便地將PLC應用于生產實踐

PLC的類型繁多，功能和指令系統也不盡相同，但結構與工作原理則大同小異，通常由主機、輸入/輸出接口、電源擴展器接口和外部設備接口等幾個主要部分組成。PLC的硬件系統結構如下圖所示：

                          圖1-1-1

1、主機

主機部分包括中央處理器（CPU）、系統程序存儲器和用戶程序及數據存儲器。CPU是PLC的核心，它用以運行用戶程序、監控輸入/輸出接口狀態、作出邏輯判斷和進行數據處理，即讀取輸入變量、完成用戶指令規定的各種操作，將結果送到輸出端，并響應外部設備（如電腦、打印機等）的請求以及進行各種內部判斷等。PLC的內部存儲器有兩類，一類是系統程序存儲器，主要存放系統管理和監控程序及對用戶程序作編譯處理的程序，系統程序已由廠家固定，用戶不能更改；另一類是用戶程序及數據存儲器，主要存放用戶編制的應用程序及各種暫存數據和中間結果。

2、輸入/輸出（I/O）接口

I/O接口是PLC與輸入/輸出設備連接的部件。輸入接口接受輸入設備（如按鈕、傳感器、觸點、行程開關等）的控制信號。輸出接口是將主機經處理后的結果通過功放電路去驅動輸出設備（如接觸器、電磁閥、指示燈等）。I/O接口一般采用光電耦合電路，以減少電磁干擾，從而提高了可靠性。I/O點數即輸入/輸出端子數是PLC的一項主要技術指標，通常小型機有幾十個點，中型機有幾百個點，大型機將超過千點。

3、電源

    圖中電源是指為CPU、存儲器、I/O接口等內部電子電路工作所配置的直流開關穩壓電源，通常也為輸入設備提供直流電源。

4、編程

    編程是PLC利用外部設備，用戶用來輸入、檢查、修改、調試程序或監示PLC的工作情況。通過專用的PC/PPI電纜線將PLC與電腦聯接，并利用專用的軟件進行電腦編程和監控。

5、輸入/輸出擴展單元

I/O擴展接口用于將擴充外部輸入/輸出端子數的擴展單元與基本單元（即主機）連接在一起。

6、外部設備接口

此接口可將打印機、條碼掃描儀,變頻器等外部設備與主機相聯，以完成相應的操作。

實驗裝置提供的主機型號有西門子S7-200系列的CPU224(AC/DC/RELAY)。輸入點數為14，輸出點數為10；CPU226(AC/DC/RELAY)，輸入點數為26，輸出點數為14

西門子6AV2124-0MC01-0AX0

組態 PC 可提供以下功能：

• 傳輸項目

• 傳輸 HMI 設備映像

• 將 HMI 設備復位為出廠設置

• 備份并還原 HMI 數據

步驟

使用 5 類以太網電纜或更高等級的電纜連接組態 PC。

連接 PLC

如果 HMI 設備包含操作系統和可執行的項目，則將該 HMI 設備連接到 PLC。

連接類型

根據所使用的 PLC 類型，按下圖所示連接 PLC。

輸入數據

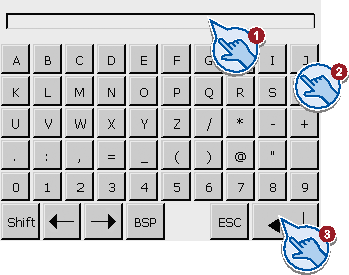

輸入字母數字值

輸入數字值

檢查數字值的限制值

可為變量分配限制值。任何超出此限制值范圍的輸入值都會被拒絕。如果組態了報警視圖，將觸發系統事件，并且會再次顯示原始值。

數字值的小數位

組態工程師可定義數字文本框小數位的位數。在此類型 I/O 字段中輸入值時，系統會檢查小數位的位數。

• 超出限制值的小數位將被忽略。

• 未使用的小數位將用“0"進行填充
