一、產品概述：
J43W法蘭針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用，是電站、煉油、化工裝置和儀表測量管路中的一種*連接方式的閥門。
二、工作原理：
J43W法蘭針型閥工作原理與截止閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
三、零部件材料：
零件名稱 | 閥體 | 閥桿 | 閥底座 | 填料 | 填料閥蓋 | 手輪 |
J48H-16 | 碳鋼 | 鉻不銹鋼 | 聚四氟乙稀 柔性石墨 | 碳鋼 | 碳鋼 | |
J48W-25P | 鉻鎳不銹鋼 | 鉻不銹鋼 | 鉻鎳不銹鋼 | 不銹鋼 | ||
四、性能參數：
1. 制造標準: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25

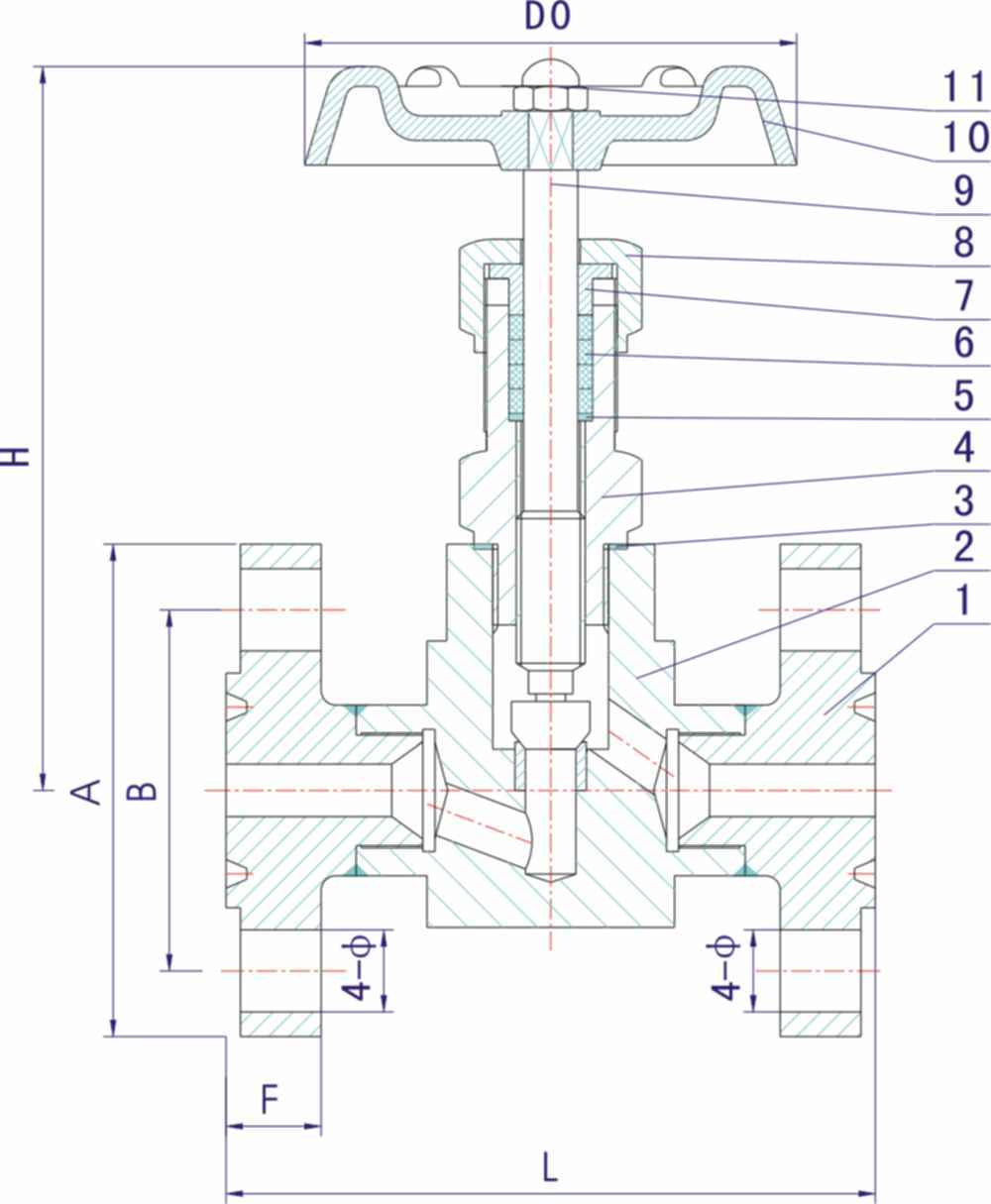

五、連接尺寸：
ITEM NO. | 公稱通徑 DN Nominal bore | A | B | C | F | N-ø | L | H | D0 |
J43W/H-1 | DN10 | 90 | 60 | 41 | 14 | 4-ø14 | 130 | 90 | 60 |
J43W/H-2 | DN15 | 95 | 65 | 46 | 14 | 4-ø14 | 132 | 90 | 60 |
J43W/H-3 | DN20 | 105 | 75 | 56 | 16 | 4-ø14 | 150 | 105 | 80 |
J43W/H-4 | DN25 | 115 | 85 | 65 | 16 | 4-ø14 | 150 | 120 | 100 |
