一、產品概述：
電磁真空帶充氣閥是工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O(shè)施中.電磁真空帶充氣閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.主要用于腐蝕氣體,超凈氣等氣體介質控制。
二、產品特點：
是機械真空泵安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門自動關閉。使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。適用介質為純凈空氣和非腐蝕性氣體。
三、產品參數：
| 適用范圍：Applicability | 105～10-2Pa |
| 閥門漏率：Valve Leak Rate | ≤6.7×10-3Pa.L/S. |
| 適用溫度：Applicability | -30～+50℃ |
| 線圍溫升：Coil Temperature Rise | ≤65℃ |
| 開閉時間：Open-close Time | ≤3S |
| 電源電壓：Mains Voltage | 220V/50Hz |
四、主要零件材料：
閥體、閥蓋、閥板：碳鋼或鋁合金
密封圈：丁晴橡膠
Body, bonnet and disc: carbon steel or aluminium alloy
Seal ring: NBR

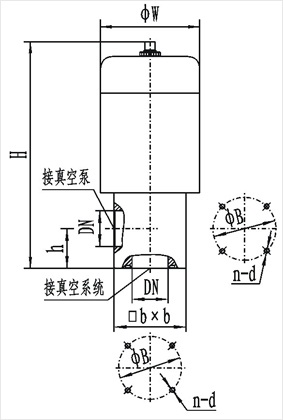

五、主要連接尺寸：
Model | DN | h | B | H | D | Do | D1 | n-d | Machineal pump |
DDC-JQ16 | 16 | 28 | 48 | 176 | 68 | 42 | 22 | 4-M5 | 2XZ-0.5～1 |
DDC-JQ25 | 25 | 35 | 58 | 199 | 82 | 55 | 29 | 4-M6 | 2XZ-2～4 |
DDC-JQ32 | 32 | 40 | 68 | 222 | 92 | 64 | 36 | 4-M6 | 2XZ-4 |
DDC-JQ40 | 40 | 44 | 80 | 253 | 110 | 70 | 44 | 4-M6 | 2XZ-8 |
DDC-JQ50 | 50 | 56 | 94 | 294 | 124 | 90 | 55 | 4-M8 | 2X-15 |
DDC-JQ65 | 65 | 65 | 115 | 320 | 135 | 105 | 70 | 4-M8 | 2X-30 |
DDC-JQ80 | 80 | 75 | 140 | 367 | 165 | 125 | 85 | 4-M8 | 2X-70 |
