產品簡介
詳細介紹
一、產品概述：
Y43X-16T固定比例式減壓閥外形美觀，質量可靠，比例準確，工作平穩．既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓比例是：2：1，3：1，4：1，3：2等，亦可根據用戶的要求設計特殊比例的減壓閥。
二、工作原理：
現生產標準壓比：2：1， 3：1 ，3：2 也可按用戶需要生產其它比值。固定比例閥式減壓閥，它是基于進口和出口的活塞壓力的閥室傳感區域的兩端，以實現進口和出口的，減壓力之間的差必須是成比例的關系；使用活塞的橫截面面積的內部端，以產生不同壓力改變閥來達到減壓，比例準確，順暢，壽命長的，目的實現閥前閥后之間的壓力差，固定比例閥式減壓閥閥體適于高溫度，水平，垂直安裝都可以。

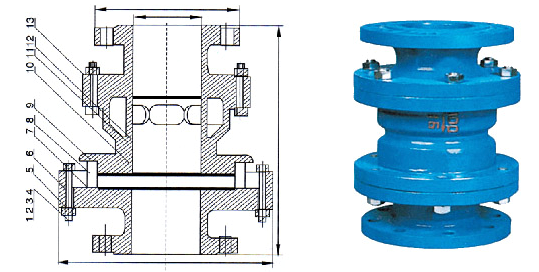

三、結構原理：
固定比例式減壓閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。是通過調節，講進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。外型美觀，質量可靠，比例準確，工作平穩,既減動壓也減靜壓。結構*、性能*、流量大、開關平穩、無噪聲、減壓比例穩定、即“減動壓”又“減靜壓”，并且有減少乃至消除“水錘”現象對管件與供水器具的破壞，消除不必要的振動，節約水源保護管網的作用。
四、產品參數：
適用介質 | 水、氣體 | |||
適用溫度 | ≤90℃ | |||
壓力誤差 | ≤8％ | |||
小開啟 | 2：1 | 0.2MPa | ||
壓力 | 3：1 | 0.3MPa | ||
連接形式 | 法蘭、內螺紋 | |||
主要零件 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
材料 | 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 |
五、主要連接尺寸：
公稱通徑DN （mm） | A1 |
25 | 115 |
32 | 124 |
40 | 132 |
50 | 140 |
65 | 155 |
80 | 155 |
100 | 200 |
125 | 220 |
150 | 230 |
200 | 270 |
