一、產品概述：
GJ941X型電動管夾閥適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作，實踐證明，它取代了不銹鋼夾子，結束了采用球閥旋塞閥或其它閥門歷史，電動管夾閥又名電動夾管閥，電動膠管閥，由電動裝置，左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。也可按客戶要求，采用其他驅動方式如手動、氣動等方式，也可按客戶需求定制非標產品。
二、產品特點：
1、無壓力、無堵塞、五泄漏、防水撞沖擊；
2、特別適用于含顆粒的液--固及氣--固二相流；
3、橡膠管套帶有前衛增強結構，耐磨、抗疲勞；
三、產品應用：
污水處理廠（污泥處理、沙礫清理、原污水、石灰、炭泥)；電廠（FGD系統、除灰系統、煤輸送）；采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液)；化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。
四、主要參數：
公稱通徑 | 適用溫度 | 公稱壓力 | 適用介質 |
DN25—150 | 小于85℃ | 1.0Mpa | 礦漿、磨料、干濕性粉塵類 |
DN200~500 | 0.6Mpa |
五、主要零件材料：
閥體 | 橡膠套管 | 大小閥桿 | 壓桿、手輪、拉桿 | 托架 |
鑄鐵,鋁合金,鑄鋼,不銹鋼 | 橡膠 | 鑄銅、碳鋼 | 鑄鐵 | 球磨鑄鐵 |

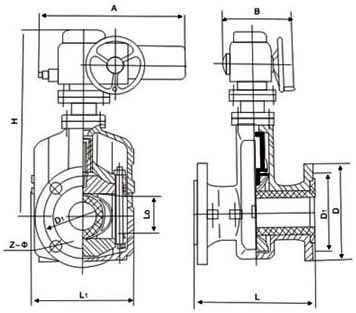

六、主要連接尺寸：
公稱 | 公稱 | 工作 | L | L1 | L0 | D | D1 | Z-Φ | H | 電動裝置 | ||||
通徑 | 壓力 | 壓力 | 型號 | A | B | D0 | kw | |||||||
（DN） | （MPa） | （MPa） | ||||||||||||
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 4-14 |
| ZA5-14 | 443 | 133 |
| 0.12 |
32 | 165 | 145 | 40 | *140 | 100 | 4-18 |
|
|
|
|
|
| ||
40 | 190 | 157 | 50 | *150 | 110 | 4-18 |
|
|
|
|
|
| ||
50 | 210 | 160 | 60 | 160 | 125 | 4-18 |
| ZA10-18 | 552 | 425 |
| 0.25 | ||
65 | 250 | 199 | 74 | 180 | 145 | 4-18 |
| ZA15-15 | 552 | 425 | 305 | 0.37 | ||
80 | 300 | 222 | 88 | 195 | 160 | 4-18 |
| ZA30-18 | 552 | 425 | 305 | 0.75 | ||
100 | 350 | 250 | 106 | 215 | 180 | 8-18 |
| ZA30-18 | 552 | 425 | 305 | 0.75 | ||
125 | 430 | 318 | 134 | 245 | 210 | 8-18 |
|
|
|
| 305 |
| ||
150 | 500 | 350 | 158 | 280 | 240 | 8-23 | 1000 |
|
|
|
|
| ||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA14-18 | 766 | 390 | 305 | 1.1 |
250 | 800 | 516 | 256 | *395 | 350 | 12-23 |
|
|
|
|
|
| ||
300 | 950 | 562 | 304 | *445 | 400 | 12-23 |
|
|
|
|
|
| ||
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa | ||||||||||||||
