一、產品概述：
J41F46襯氟截止閥為保證管路介質不與閥門殼體材料直接接觸，本產品中閥體，閥蓋，閥瓣等內件均設計成氟塑料襯里部件；閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力范圍內具有優良的密封性能；該系列閥門規格齊全，耐腐蝕性能*，是化工、制藥、電子、環保、石化、原油和天然氣等輸送管道的理想用閥。
二、結構特點：
1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、J41F46襯氟截止閥閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
三、產品安裝:
手輪、手柄操作的截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向*。
截止閥，也叫截門，是使用較廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
截止閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
截止閥分為三類：直通式、直角式及直流式斜截止閥
四、技術參數：
型號 | 公稱壓力 PN（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度 （℃） | 適用介質 |
J41F4-10 | 1.0 | 1.5 | 1.1 | -20 ~180 | 硫酸、氫f酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕介質 |
J41F4-16 | 1.6 | 2.4 | 1.76 | -20 ~180 | |
J41F46-10 | 1.0 | 1.5 | 1.1 | -20 ~150 | |
J41F46-16 | 1.6 | 2.4 | 1.76 | -20 ~150 |
五、主要零件材料：
型號 | 閥體 | 閥瓣 | 支架 | 閥桿 |
J41F4-10/16 | WCB襯F4 | WCB襯F4 | WCB襯F4 | 2Cr13 |
J41F46-10/16 | WCB襯F46 | WCB襯F46 | WCB襯F46 |

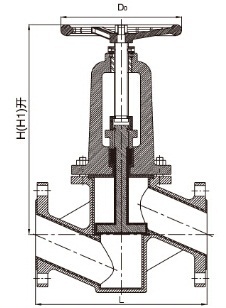

六、主要連接尺寸：
公稱通徑 DN（mm） | 尺寸 | |||
L | H | H1 | D0 | |
15 | 130 | 220 | 250 | 125 |
20 | 150 | 220 | 250 | 125 |
25 | 160 | 235 | 270 | 125 |
32 | 180 | 265 | 300 | 170 |
40 | 200 | 280 | 315 | 170 |
50 | 230 | 310 | 355 | 170 |
65 | 290 | 340 | 400 | 250 |
80 | 310 | 420 | 500 | 250 |
100 | 350 | 460 | 540 | 320 |
125 | 400 | 470 | 570 | 320 |
150 | 480 | 560 | 670 | 360 |
200 | 600 | 610 | 725 | 400 |
250 | 730 | 750 | 870 | 500 |
300 | 850 | 860 | 1020 | 600 |
