一、產品概述：
H42H立式止回閥嚴格按 API6D、GB/T12235 標準設計制造，本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。本產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
二、工作原理：
H42H系列能防止介質倒流，起到介質止回作用。H42H在進口端介質壓力高于出口端時處于開啟狀態。因?yàn)楣艿览镞M(jìn)口端介質的 壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管 道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會自動關閉）
三、結構特點：
H42H、H42W正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
四、技術參數：
| 型號 | 公稱 | 試驗壓力 | 工作溫度(℃) | |||
| 壓力 | 強度 | 密封 | 低壓密封 | |||
| (水)Mpa | (水)空氣(Mpa) | (空氣)Mpa | ||||
| H42H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | |
| H42H-25C | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 | |
| H42H-40C | 4 | 6 | 4.4 | 0.6 | ≤425 | |
| 型號+（材質） | 公稱壓力 PN（MPa） | 試驗壓力P3(MPa) | 適用溫度（℃） | 適用介質 | ||
| 殼體 | 密封 | |||||
| H42H-16C（碳鋼） | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 | |
| H42H-16P（304） | ≤200 | 弱腐蝕介質 | ||||
| H42H-25P（304） | 2.5 | 3.75 | 2.75 | |||
| H42H-25R（316） | 腐蝕性介質 | |||||
| H42H-40P（304） | 4 | 6 | 4.4 | 弱腐蝕性介質 | ||
| H42H-40R（316） | 腐蝕性介質 | |||||
| H42Y-40I（鉻鉬鋼） | ≤550 | 水、油品 | ||||
五、主要零件材料：
| 零件名稱 | 閥體、閥瓣 | 導向閥 | 密封面 |
| H42H-16C | 碳鋼 | 碳鋼 | 堆焊D507 |
| H42H-16P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
| H42H-25P | |||
| H42H-40P | |||
| H42H-25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
| H42H-40R | |||
| H42Y-40I | 鉻鉬鋼 | 鉻鉬鋼 | 堆焊硬質合金 |

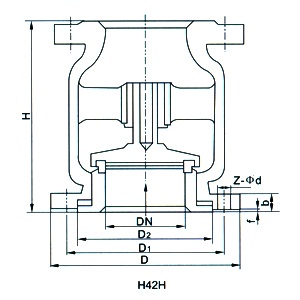

六、主要連接尺寸：
| 型號 | 公稱通徑 DN | 尺寸 | ||||||
| L | D | D1 | D2 | H | b | Z-Φd | ||
| H42H-16C | 15 | 130 | 95 | 65 | 45 | 77 | 14 | 4-Φ14 |
| 20 | 150 | 105 | 75 | 55 | 77 | 14 | 4-Φ14 | |
| 25 | 160 | 115 | 85 | 65 | 80 | 16 | 4-Φ14 | |
| 32 | 180 | 135 | 100 | 78 | 85 | 16 | 4-Φ18 | |
| 40 | 200 | 145 | 110 | 85 | 95 | 16 | 4-Φ18 | |
| 50 | 230 | 160 | 125 | 100 | 105 | 16 | 4-Φ18 | |
| 65 | 290 | 180 | 145 | 120 | 120 | 18 | 4-Φ18 | |
| 80 | 310 | 195 | 160 | 135 | 130 | 20 | 8-Φ18 | |
| 100 | 350 | 215 | 180 | 155 | 140 | 20 | 8-Φ18 | |
| 125 | 400 | 245 | 210 | 185 | 155 | 22 | 8-Φ18 | |
| 150 | 480 | 280 | 240 | 210 | 180 | 24 | 8-Φ23 | |
| 200 | 600 | 335 | 295 | 265 | 215 | 26 | 12-Φ23 | |
