LWQ-20氣體渦輪流量計產品特點： **合金渦輪，具有更高的穩流和耐腐蝕作用；進口**軸承，使用壽命長；計量室與通氣室隔絕，保證了儀表的安全性；流量范圍寬（Qmax/Qmin≥20:1），重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h；儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65； 智能化儀表系數多點非線性修正；系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上；儀表系數、累計流量值掉電十年不丟。
氣體渦輪流量計現場智能流量積算表下端M14×1螺紋座旋入渦輪流量傳感器外的螺紋孔中，旋到底，然后擰緊鎖緊螺母，即安裝完成。
如果要改變顯示器的方向，只要松開固定螺紋座的鎖緊螺母，轉動表頭到理想的方向，注意轉角不要超過360度，重新擰緊鎖緊螺母即可。
對于電池供電的LRT-I表，打開后蓋，把電源跳線器從“OFF”位置拔出，插入“ON”位置或者按下“POWER”即可進行操作。
LRT-I、LRT-Ⅱ氣體渦輪流量計現場顯示表的結構和功能

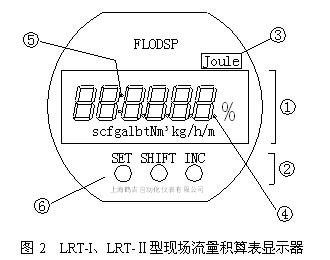

LRT-I、LRT-Ⅱ型氣體渦輪流量計現場流量積算表顯示器各部分說明見圖2和表1。
- 顯示段：顯示數據、單位、參數設定項編號和參數；
- 設定段：設定參數項號及數據(用SET、SHIFT和INC參數設定鍵設定)；
- 顯示器以外的單位，用粘貼標簽；
- 小數點；
- 參數項號與數據的分界符；
- 設定鍵
表1 氣體渦輪流量計顯示單位說明
顯示單位 | 說 明 |
％ | 百分數 |
scf | 標準立方英尺 |
cf | 立方英尺 |
gal | 加侖 |
l | 升 |
lb | 磅 |
t | 噸 |
Nm3 | 標準立方米 |
m3 | 立方米 |
kg | 千克 |
/h | 每小時 |
/m | 每分鐘 |
氣體渦輪流量計面板各部分名稱如圖3所示。
氣體渦輪流量計型號為:LWQ,是吸取了國內外流量儀表*技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
氣體渦輪流量計該系列流量計采用*的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數六點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。氣體渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
氣體渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWQ-□B型和LWQ-□C型。
LWQ-□B型：供電電源采用3.2V10AH鋰電池（可連續運行3年以上）； 無信號輸出功能。
LWQ-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
LWQ-20氣體渦輪流量計選型表：選型說明，用戶在選型時，應根據管道公稱壓力、介質**高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能**，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
型 號 | 說 明 | ||||
LWQ- | □ | -□ | /□ | /□ | |
類型 | N | 脈沖輸出型氣體渦輪流量傳感器 | |||
儀表口徑 | 25A/B/C | 25mm | |||
40A/B | 40 mm | ||||
50A/B | 50 mm | ||||
80 | 80 mm | ||||
100 | 100 mm | ||||
150 | 150 mm | ||||
200 | 200 mm | ||||
250 | 250 mm | ||||
300 | 300 mm | ||||
傳感器材質 | N | 基本材質，**鋁合金。（**高耐壓：1.0MPa） | |||
S | 不銹鋼材質。（高壓防腐型） | ||||
特殊結構 | A | 氧氣結構（脫油脫脂處理） | |||
B | 壓縮空氣結構（高流速設計 | ||||
氣體渦輪流量計技術參數：
表1
儀表口徑及連接方式 | 25、40、50、80、100、150、200、250采用法蘭連接 |
25、40可采用螺紋連接 | |
精度等級 | ±1.5%R、±1%R |
量程比 | 1:10；1:20；1:30 |
顯示方式 | 雙排液晶同時顯示瞬時流量、累積流量 |
儀表材質 | 表體：304不銹鋼；葉輪：防腐ABS或**鋁合金；顯示器：鑄鋁 |
被測介質溫度（℃） | -30℃～+80℃ |
環境條件 | 介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
輸出信號 | 標準二線制4-20mA（LWQ-C型） |
供電電源 | LWQ-B型：儀表內置鋰電池，可連續工作3年以上，LWQ-C型：24VDC外供電 |
信號傳輸線 | 2×0.3 |
傳輸距離 | ≤1000m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
LWQ氣體渦輪流量計流量范圍表：
型號規格 | 公稱通徑 | 流量范圍（m3/h） | 始動流量（m3/h） | 工作壓力（MPa） | 安裝形式 |
LWQ-25A | 25 （1"） | 0.7-7 | 0.6 | 4.0 | 法蘭（螺紋） |
LWQ-25B | 1.5-15 | 1.0 | 4.0 | ||
LWQ-25C | 3-30 | 2.0 | 4.0 | ||
LWQ-40A | 40 （1.5"） | 4-40 | 2.5 | 4.0 | 法蘭（螺紋） |
LWQ-40B | 8-80 | 3 | 4.0 | ||
LWQ-50A | 50 （2"） | 10-100 | 3.5 | 4.0 | 法蘭 |
LWQ-50B | 15-150 | 4 | 4.0 | 法蘭 | |
LWQ-80 | 80 （3"） | 15-300 | 4 | 1.6 | 法蘭 |
LWQ-100 | 100（4"） | 20-400 | 5 | 1.6 | 法蘭 |
LWQ-150 | 150（6"） | 50-1000 | 8 | 1.6 | 法蘭 |
LWQ-200 | 200（8"） | 100-2000 | 20 | 1.6 | 法蘭 |
LWQ-250 | 250（10"） | 150-3000 | 30 | 1.6 | 法蘭 |
LWQ-300 | 300（12"） | 200-4000 | 40 | 1.6 | 法蘭 |
