微型低溫探針冷臺,可定低溫制探針臺系統，整套系統包括探針臺真空腔主體、鐵制抗震支架、進口分子泵機組、視頻顯微鏡、探針、智能溫控儀等配置
一部分：系統及指標描述
1、總體規格
尺寸：650mmW*650mmD*1500mmH（含支架）
自重：約80Kg
2、結構與特點
（1）真空腔體：真空度優于6×10-4Pa。降溫后優于6×10-5Pa。留有2個用戶法蘭接口（可接入氣體或者額外的電纜）
（2）探針控制：標配4個探針臂。調節范圍x軸12mm ±6mm，y軸12mm ±6mm，z軸12mm ±6mm，調節精度≤5μm。每個探針臂配備一根Triax三同軸低漏電線纜及探針。樣品臺底座配備額外一根Triax三同軸低漏電線纜
（3）顯微鏡模塊：連續變倍單筒顯微鏡，光學放大倍率：0. 5X~3. 75X（使用0. 75X附加物鏡時），視頻放大倍率約700倍?？蛇x2X附加物鏡。分辨率優于2um。全高清數字?jǐn)z像頭，帶同軸照明和環形照明，帶機械調焦和光學調焦；
（4）變溫樣品臺：50mm直徑。變溫范圍：80K~400K?？販胤€(wěn)定性?xún)?yōu)于±0.01K
（5）可選配接入光纖，可將一根或幾根電學探針替換為光纖
（6）系統直流漏電低于10pA
3、含進口分子泵機組、全量程真空規和智能溫控儀
4、設備照片（因配置不同，照片僅供參考）

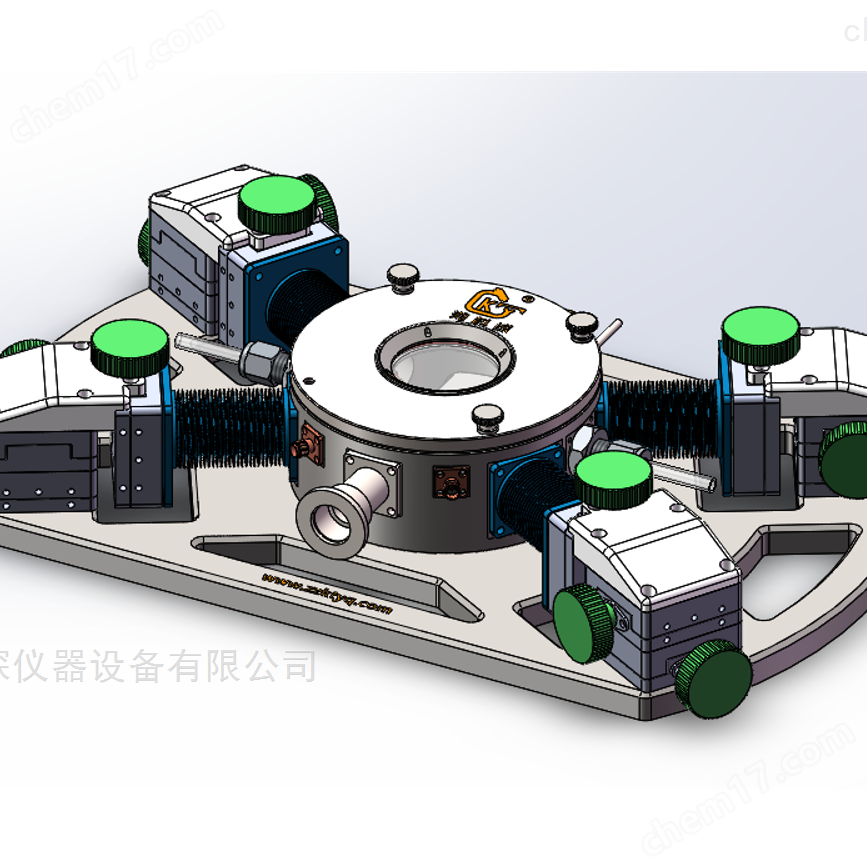

微型低溫探針冷臺
技術參數；
真空腔體 | |
類型 | 加熱型350℃ 或者加熱制冷型 室溫到350℃ 室溫到-190℃ |
腔體材質 | 304不銹鋼 |
腔體內尺寸 | φ90x40mm |
腔體上視窗尺寸 | Φ42mm（選配凹視窗Φ22mm） |
腔體抽氣口 | KF16 |
腔體進氣口 | 公制3mm 6mm氣管接頭 英制1/8mm 1/4mm 氣管接頭可選 |
腔體出氣口 | 公制3mm 6mm氣管接頭 英制1/8mm 1/4mm 氣管接頭可選 |
腔體正壓 | ≤0.05MPa |
腔體真空度 | 機械泵≤5Pa （5分鐘） 分子泵≤5E-3Pa（30分鐘） |
樣品臺 | |
樣品臺材質 | 304不銹鋼 |
樣品臺尺寸 | 26X26mm |
樣品臺-視窗 距離 | 30mm（可選凹視窗間距15mm） |
樣品臺測溫傳感器 | A 級PT100鉑電阻 |
樣品臺溫度 | 室溫到350℃（可選高低溫樣品臺 高溫350℃低溫-190℃） |
樣品臺測溫誤差 | ±0.2℃ |
樣品臺變溫速率 | 高溫10℃/min 低溫5℃/min 最大值 |
溫控儀 | |
溫度顯示 | 7寸人機界面 |
溫控類型 | 標準PID溫控 +自整定（可選30段編程控溫） |
溫度分辨率 | 0.1℃ |
溫控精度 | ±0.5℃ |
溫度信號輸入類型 | PT100熱電阻 （可選 K S B型熱電偶） |
溫控輸出 | 直流線性電源加熱（液氮流量線性控制液氮制冷） |
輔助功能 | 溫度數據采集并導出 實時溫度曲線+歷史溫度曲線 |
探針 | |
電信號接頭 | 配線轉接 BNC接頭 BNC三同軸接頭 SMA 接頭 香蕉插頭 線長1.2米 |
電學性能 | 絕緣電阻 ≥4000MΩ 介質耐壓 ≤200V 電流噪聲 ≤10pA |
探針數量 | 4探針（可定做6探針） |
探針材質 | 鍍金鎢針 |
探針尖 | 10μm |
探針移動平臺 | |
X軸移動行程 | 12mm ±6mm |
X軸控制精度 | ≤5μm |
Y軸移動行程 | 12mm ±6mm |
Y軸控制精度 | ≤5μm |
Z軸移動行程 | 12mm ±6mm |
Z軸控制精度 | ≤5μm |
數碼顯微鏡 | |
顯微鏡類別 | 物鏡放大+電子放大 |
顯微鏡放大倍數 | 100倍 |
顯微鏡工作間距 | 50-150mm |
相機分辨率 | 1080P 60幀 |
相機信號輸出 | HDMI輸出+USB輸出 |
LED可調光源 | LED光源 |
顯示屏 | 5寸 屏幕一體機 |
