產品簡介
詳細介紹
綜合繼保裝置Sepam1000+S24+MES114施耐德Sepam1000+M40+ACE949-2
傳感器與模塊間的大距離：1 km。
接線注意事項
好使用屏蔽電纜
使用非屏蔽電纜可能導致測量錯誤，其程度隨周圍電磁干擾級別而變化。
僅在MET148-2末端以盡可能短的方式將屏蔽線連接至連接器 A 和 B 的相應端子
不要在RTD末端連接屏蔽線。
根據接線情況確定的精度降低
誤差△t 與電纜的長度成正比，與電纜的橫截面積成反比：
添加或刪除設備
軟件可用來添加或刪除已經連至IEC61850設定的設備。如果要添加一個可使用提供的ICD
| Sepam1000+T60+ACE959 | MET148-2 | Sepam-S20+MES114+ACE949-2 |
| Sepam-M61+ACE959 | Sepam-S20+MES114 | Sepam-T20+MES114+CCA634 |
| Sepam1000+M61+ACE959 | Sepam-T20+ACE949-2 | Sepam-M20+MES114F+CCA630 |
| Sepam-M40+ACE949-2 | Sepam-M20+MES114 | Sepam-B21+MES114F+ACE949-2 |
| Sepam1000+M40+ACE949-2 | Sepam-B21+ACE949-2 | Sepam-S40+MES114+CCA634 |
綜合繼保裝置Sepam1000+S24+MES114施耐德Sepam1000+M40+ACE949-2
功能
Sepam-T20系列與40系列的4個輸出可通過添加一個帶有10輸入和4輸出的可選

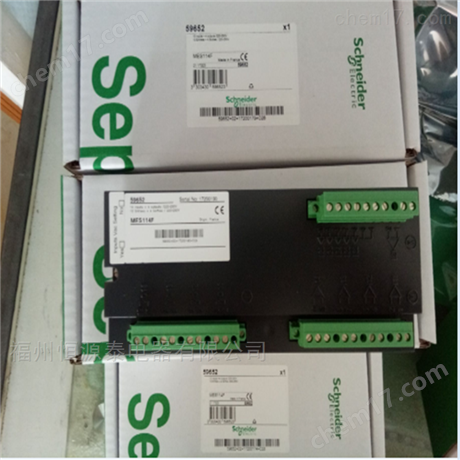

MES114模塊來擴展，有3種類型的MES114模塊可用：
MES114：10個直流輸入，電壓從直流24V 至直流250V
MES114E：10個輸入，電壓為110-125V，交流或直流
MES114F：10個輸入，電壓為220-250V，交流或直流
功能
MSA141模塊將Sepam測量值之一轉換為模擬信號：
通過參數設定選擇要轉換的測量值
根據參數設定可為0-10 mA、4-20 mA、0-20mA模擬信號
通過設定被轉換測量值的大小值來縮放模擬信號。
示例：用0-10mA模擬輸出表示相電流1的0至300A動態(tài)范圍的設定
用于與負載電阻 (Rc) 阻抗匹配的跳線，可被設定為：
當該模塊不是后一個連接模塊 (缺省位置) 時當該模塊是后的連接模塊時。
裝配
將模塊上的2個銷釘插入基本單元上的插槽1中
將模塊對著基本單元放平，然后將其插入連接器2
擰緊安裝螺釘3
