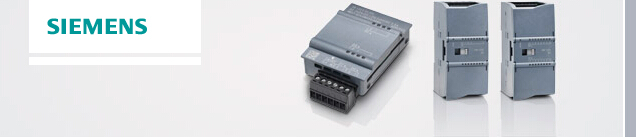

西門子SB1231模擬量模塊
本公司主要從事工業自動化產品的工程和銷售。公司以低廉的價格，強大的技術力量，周到的服務取得用戶的信任。本公司的客戶范圍廣泛，行業涉及冶金，造紙機械，紡織機械，水處理設備，水泥，飲料，包裝等生產企業，大專院校，科研單位和工程公司等。
產品簡介
詳細介紹
湖南亞貝納自動化設備有限公司
本著“以人為本、科技先導、顧客滿意、持續改進”的工作方針，致力于工業自動化控制領域的產品開發、工程配套和系統集成，擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以PLC復雜控制系統、傳動技術應用、伺服控制系統、數控備品備件、人機界面及網絡/軟件應用為公司的技術特長，幾年來，公司在與德國 SIEMENS公司自動化與驅動部門的*緊密合作過程中，建立了良好的相互協作關系，在可編程控制器、交直流傳動裝置方面的業務逐年成倍增長，為廣大用戶提供了SIEMENS的新技術及自動控制的解決方案。
凡在本公司購買的產品，保證全新，假一罰十，可簽訂正式銷售合同，本公司主要經營S7-200,S7-300，S7-1200，S7-400 PLC模塊，觸摸屏，通訊電纜，編程電纜，DP接頭，LOGO,?？?SMART模塊,軟啟動器,伺服電機,變頻器等產品,西門子*產品‘質保一年。一年內因產品質量問題免費更換新產品；不收取任何費。
承諾：1、保證全新*：
2、保證安全準時發貨：
3、保證售后服務質量
流程：1、客戶確認所需采購產品型號：
2、我方會根據詢價單型號查詢價格以及交貨期，擬一份詳細正規報價單
3，客戶收到報價單并確認型號無誤后訂購產品
4、報價單負責人根據客戶提供型號以及數量擬份銷售合同：
5、客戶收到合同查閱同意后蓋章回傳并按照合同銷售額匯款到公司賬戶
6、我公司財務查到款后，業務員安排發貨并通知客戶跟蹤運單。
支持中國轉型升級，讓關鍵所在，逐一實現
中國已進入了經濟“新常態”格局，企業面臨轉型升級的關鍵時刻。西門子以客戶面臨的挑戰為驅動力，憑借的工程技術與創新能力，以優秀的電氣化、自動化和數字化產品，解決方案和服務，為客戶帶來更大價值——更強的靈活，更高的效率，更快的上市時間，實現可持續的發展。我們將這種力量稱之為“博大精深，同心致遠”。
西門子SB1231模擬量模塊
6ES7231-4HA30-0XB0 SIMATIC S7-1200, SB1231, 模擬量信號板模塊, 1AI, 10位分辯率, (0-10V) |
使用SB 1231 信號板模擬量輸入模塊，可連接控制器與過程中的模擬信號。這為用戶提供了下列優勢：佳適應性：使用模擬量信號板，用戶可以使其控制器佳地滿足更加復雜的任務要求。直接連接傳感器：高達 11 位的分辨率和不同的輸入范圍允許在沒有附加放大器的情況下連接傳感器。靈活性：如果任務后續有所擴展，可以升級控制器。更新用戶程序非常簡單。在空間有限的場合使用：可將信號板直接插到 CPU 中，從而在不占用額外空間的情況下對控制器進行擴展。
西門子SB1231模擬量輸入模塊6ES7231-4HA30-0XB0
西門子SB1231模擬量輸入模塊 產品簡介：
列表: S7-1200 擴展模塊
模塊類型 | 說明 | ||
|---|---|---|---|
CPU 支持一個插入式擴展板：
|
| ① | SB 上的狀態 LED |
② | 可拆卸用戶接線連接器 | ||
信號模塊 (SM) 可以為 CPU 增加其它功能。 SM 連接在 CPU 右側。
|
| ① | 狀態 LED |
② | 總線連接器滑動接頭 | ||
③ | 可拆卸用戶接線連接器 | ||
通信模塊 (CM) 和通信處理器 (CP) 將增加 CPU 的通信選項，例如 PROFIBUS 或 RS232/RS485 的連接性（適用于 PtP、Modbus 或 USS）或者 AS-i 主站。 CP 可以提供其它類型的通信功能，例如通過 GPRS 網絡連接 CPU。
|
| ① | 狀態 LED |
② | 通信連接器
| ||
SB 1231 1 路模擬量輸入規范
提示 要使用此 SB，CPU 固件必須為 V2.0 或更高版本。 |
列表: 常規規范
技術數據 | SB 1231 AI 1 x 12 位 |
|---|---|
訂貨號 | 6ES7 231-4HA30-0XB0 |
尺寸 W x H x D (mm) | 38 x 62 x 21 |
重量 | 35 g |
功耗 | 0.4 W |
電流消耗（SM 總線） | 55 mA |
電流消耗 (24 VDC) | 無 |
列表: 模擬量輸入
技術數據 | SB 1231 AI 1 x 12 位 |
|---|---|
輸入點數 | 1 |
類型 | 電壓或電流（差動） |
范圍 | ±10 V、±5 V、±2.5 或 0 到 20 mA |
分辨率 | 11 位 + 符號位 |
滿量程范圍（數據字） | -27648 到 27648 |
超出/低于范圍（數據字） | 電壓：32511 到 27649/-27649 到 -32512 |
上溢/下溢（數據字） | 電壓：32767 到 32512/-32513 到 -32768 |
大耐壓/耐流 | ±35 V/±40 mA |
平滑化 | 無、弱、中或強（請參見模擬量輸入的響應時間以了解階躍響應時間。） |
噪聲抑制 | 400、60、50 或 10 Hz（請參考模擬輸入的響應時間以了解采樣速率。） |
精度（25 °C/-20 到 60 °C） | 滿量程的 ±0.3%/±0.6% |
輸入阻抗 |
|
RUN 到 STOP 時的行為 | 上一個值或替換值（默認值為 0） |
測量原理 | 實際值轉換 |
共模抑制 | 400 dB，DC 到 60 Hz |
工作信號范圍 | 信號加共模電壓必須小于 +35 V 且大于 -35 V |
隔離（現場側與邏輯側） | 無 |
電纜長度（米） | 100 m，屏蔽雙絞線 |
列表: 診斷
技術數據 | SB 1231 AI 1 x 12 位 | |
|---|---|---|
上溢/下溢 | √ | |
24 VDC 低壓 | - | |
列表: 模擬量輸入 SB 的接線圖
SB 1231 AI x 12 位 (6ES7 231-4HA30-0XB0) | |
|---|---|
| |
① 對于電流，連接“R”和“0+” | |
注： 連接器必須鍍金。 有關訂貨號，請參見附錄 C“備件”。 | |
列表: SB 1231 AI x 12 位 (6ES7 231-4HA30-0XB0) 的連接器針腳位置
針腳 | X19（鍍金） |
|---|---|
1 | 無連接 |
2 | 無連接 |
3 | AI R |
4 | AI 0+ |
5 | AI 0+ |
6 | AI 0-
|
西門子S7-1200PLC 銷售訂貨型號大全：
*處理單元
標準 CPU
CPU 1211C
CPU 1212C
CPU 1214C
CPU 1215C
SIPLUS 標準 CPU
信號模塊
數字量模塊
SM 1221 數字量輸入模塊
SB 1221 數字量輸入模塊
SM 1222 數字量輸出模塊
SB 1222 數字量輸出模塊
SM 1223 數字量輸入/輸出模塊
SB 1223 數字量輸入/輸出模塊
信號模塊 (擴展溫度范圍)
數字量輸入模塊 SIPLUS SM 1221 信號模塊
數字量輸出模塊 SIPLUS SM 1222 信號模塊
數字量輸入/輸出模塊 SIPLUS SM 1223 信號模塊
SIPLUS SB 1223 信號板
模擬量模塊
SM 1231 模擬量輸入模塊
SB 1231 模擬量輸入模塊
SM 1232 模擬量輸出模塊
SB 1232 模擬量輸出模塊
SM 1234 模擬量輸入/輸出模塊
SM 1231 熱電偶模塊
SB 1231 熱電偶信號板
SM 1231 RTD 信號模塊
SB 1231 RTD 信號板
SIPLUS 模擬量模塊
模擬量輸入模塊 SIPLUS SM 1231 信號模塊
模擬量輸出模塊 SIPLUS SM 1232 信號模塊
模擬量輸入/輸出模塊 SIPLUS SM 1234 信號模塊
SIPLUS SB 1232 信號板
SIPLUS 型號
特殊模塊
SIM 1274 仿真器
電池板 BB 1297
通訊
CM 1241 通訊模塊
CB 1241 通信板 RS485
CM 1242-5
CM 1243-2
CM 1243-5
CSM 1277 非網管型
CP 1242-7 GPRS module
通訊
CM 1241 通訊模塊 (擴展溫度范圍)
電源
1-phase, 24 V DC/2.5 A (PM 1207)
西門子SB1231模擬量模塊
西門子SB1231模擬量輸入模塊6ES7231-4HA30-0XB0
西門子SB1231模擬量輸入模塊 技術參數：
| SIMATIC S7-1200, ANALOG INPUT SB 1231, 1 AI, +/- 10V DC (12 BIT RES.) OR 0 - 20 MA | ||
| 電源電壓 | ||
| 額定值 (DC) | ||
| ● DC 24 V | 是 | |
| 輸入電流 | ||
| 來自背板總線 DC 5 V，典型值 | 55 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 0.4 W | |
| 模擬輸入 | ||
| 模擬輸入端數量 | 1; 電流或電壓差分輸入 | |
| 電流輸入允許的輸入電壓（毀壞限制），大值 | ± 35 V | |
| 電壓輸入允許的輸入電壓（毀壞限制），大值 | 35 V | |
| 電壓輸入允許的輸入電流（毀壞限制），大值 | 40 mA | |
| 電流輸入允許的輸入電流（毀壞限制），大值 | 40 mA | |
| 循環時間（所有通道），大值 | 156.25 μs; 400 Hz 抑壓 | |
| 輸入范圍 | ||
| ● 電壓 | 是; ±10V、±5V、±2.5V | |
| ● 電流 | 是; 0 至 20 mA | |
| ● 熱電偶 | 否 | |
| ● 電阻溫度計 | 否 | |
| ● 電阻 | 否 | |
| 輸入范圍（額定值），電壓 | ||
| ● -10 V 至 +10 V | 是 | |
| ● 輸入電阻（-10 V 至 +10 V） | ≥9 千歐姆 | |
| ● -2.5 V 至 +2.5 V | 是 | |
| ● 輸入電阻（-2.5 V 至 +2.5 V） | ≥9 千歐姆 | |
| ● -5 V 至 +5 V | 是 | |
| ● 輸入電阻（-5 V 至 +5 V） | ≥9 千歐姆 | |
| 輸入范圍（額定值），電流 | ||
| ● 0 至 20 mA | 是 | |
| ● 輸入電阻（0 至 20 mA） | ≥ 250 Ohm | |
| 模擬輸出 | ||
| 模擬輸出端數量 | 0 | |
| 模擬值構成 | ||
| 測量原理 | 集成 | |
| 集成和轉換時間/每通道分辨率 | ||
| ● 帶有過調制的分辨率（包括符號在內的位數），大值 | 11 bit; + 符號 | |
| ● 可參數化的集成時間 | 是 | |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 | 40 dB，DC 至 60 Hz | |
| 測量值濾波 | ||
| ● 可參數化 | 是 | |
| ● 等級： 無 | 是 | |
| ● 等級：弱 | 是 | |
| ● 等級： 中等 | 是 | |
| ● 等級： 強 | 是 | |
| 誤差/精度 | ||
| 溫度錯誤（與輸入范圍有關），(+/-) | 25 °C ±0.3%、至 55 °C ±0.6% 全部測量范圍 | |
| 報警/診斷/狀態信息 | ||
| 報警 | 是 | |
| 診斷功能 | 是 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| 診斷信息 | ||
| ● 斷線 | 否 | |
| 診斷顯示 LED | ||
| ● 用于輸入端狀態 | 是 | |
| ● 用于維護 | 是 | |
| 防護等級和防護類別 | ||
| 防護等級符合 EN 60529 | ||
| ● IP20 | 是 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| CSA 許可 | 是 | |
| FM 許可 | 是 | |
| RCM（C-TICK 格式） | 是 | |
| 環境要求 | ||
| 露天情況下 | ||
| ● 大落差 | 0.3 m; 五個，在發貨包裝內 | |
| 運行中的環境溫度 | ||
| ● 允許的溫度范圍 | -20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結 | |
| ● 小值 | -20 °C | |
| ● 大值 | 60 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● 小值 | -40 °C | |
| ● 大值 | 70 °C | |
| 氣壓符合 IEC 60068-2-13 標準要求 | ||
| ● 操作，小值 | 795 hPa | |
| ● 操作，大值 | 1 080 hPa | |
| ● 存放/運輸，小值 | 660 hPa | |
| ● 存放/運輸，大值 | 1 080 hPa | |
| 相對空氣濕度 | ||
| ● 在 25 °C 時允許的范圍（無冷凝） | 95 % | |
| 其它的環境要求 | ||
| 有害物質濃度 | ||
| — RH < 60% 時的 SO2，無冷凝 | 二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 | |
| 連接技術 | ||
| 需要的前置插頭 | 是 | |
| 機械/材料 | ||
| 外殼材料（正面） | ||
| ● 塑料 | 是 | |
| 尺寸 | ||
| 寬度 | 38 mm | |
| 高度 | 62 mm | |
| 深度 | 21 mm | |
| 重量 | ||
| 重量，約 | 35 g | |
