西門子MM420/430/440數字量輸出功能
以下信息適用范圍：MM420/430/440 |
數字量輸出功能
MM420具有1路數字量輸出（繼電器輸出）功能在P0731定義，默認功能為故障輸出（反邏輯）。端子圖如下：
MM430/440具有3路數字量輸出（繼電器輸出）功能在P0731、P0732、P0733定義，默認繼電器1為故障輸出（反邏輯）、繼電器2為報警輸出、繼電器3沒有分配功能。端子圖如下：

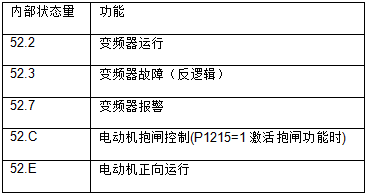

可以將變頻器的當前狀態以開關量的形式用繼電器輸出，方便用戶通過輸出繼電器的狀態來監控變頻器內部狀態量，常用的內部狀態量如下：
更多功能請參考參數手冊
如何設置繼電器輸出的功能？
例1：將MM440繼電器輸出1設置為故障輸出，設置P0731=52.3即可。
例2：將MM440繼電器輸出3設置為變頻器運行，設置P0733=52.2即可。
例3：將MM440繼電器輸出2設置為抱閘控制，設置P0732=52.12即可（P1215=1）。
注意：
- 將數值量輸出的功能定義為故障輸出時，繼電器輸出狀態為反邏輯，即當變頻器上電后如果*繼電器線圈得電（常開點閉合，常閉點斷開），變頻器出現故障繼電器線圈失電（常開點斷開，常閉點閉合）。詳細信息參考“故障報警輸出”
- 修改P700參數時變頻器會將數字量輸入和數字量輸出功能復位為出廠設置.
