工業以太網接頭接線
如何分配工業以太網 FC 電纜的各導線到 IE FC RJ45 插頭的針腳?
如何分配工業以太網FC電纜的各個導線到 IE FC M12 Plug PRO的針腳？
更多信息
如何分配工業以太網 FC 電纜的各導線到 IE FC RJ45 插頭的針腳?
描述
本條目說明了工業以太網 FC 電纜的每一根線如何分配到如下 IE FC RJ45 插頭的針腳：
- IE FC RJ45 Plug 2x2
- IE FC RJ45 Plug 4x2
- IE FC Outlet RJ45
- IE FC RJ45 模塊化插座
IE FC RJ45 Plug 2x2
工業以太網 FC RJ45 Plug 2x2 用于直接連接長達 100m 的 IE FC 2x2 電纜而不使用接插工藝。
4個集成的夾緊-穿刺接線柱使得 IE FC 2x2 電纜(100MBit/s)的連接簡單而可靠。打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。
- IE FC RJ45 Plug 180 2x2

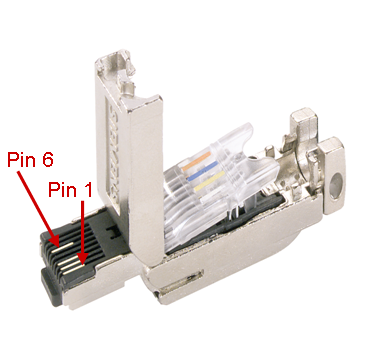

圖1
| 訂貨號 / MLFB | 6GK1901-1BB10-2AA0 6GK1901-1BB10-2AB0 6GK1901-1BB10-2AE0 |
| 安裝說明 | IE FC RJ45 Plug 180 的安裝說明參見條目 20691879. |
- IE FC RJ45 Plug 90 2x2
圖2
| 訂貨號 MLFB | 6GK1901-1BB20-2AA0 6GK1901-1BB20-2AB0 6GK1901-1BB20-2AE0 |
| 安裝說明 | IE FC RJ45 Plug 90 的安裝說明參見 20680671. |
- IE FC RJ45 Plug 145 2x2
圖3
| 訂貨號 / MLFB | 6GK1901-1BB30-0AA0 6GK1901-1BB30-0AB0 6GK1901-1BB30-0AE0 |
| 安裝說明 | IE FC RJ45 Plug 145 的安裝說明參見條目 36646622. |
下表描述了制作非交叉電纜時 IE FC RJ45 Plug 2x2 的針腳分配和 IE FC 2x2 電纜四種顏色導線之間的對應關系。通過在一個接頭上交換發送和接收線對也可以制作交叉電纜。
| 針腳序號 . | 導線顏色 | 功能 |
| 1 | 黃 | Tx+ |
| 2 | 橙 | Tx- |
| 3 | 白 | Rx+ |
| 6 | 藍 | Rx- |
IE FC RJ45 Plug 4x2
工業以太網 FC RJ45 Plugs 4x2 用于直接連接長達 85m 的 IE FC 4x2 (AWG24) 標準電纜和長達 55m 的 IE FC 4x2 (AWG24) 柔性電纜。
8個集成的夾緊-穿刺接線柱使得 IE FC 4x2 和 2x2 電纜的連接簡單而可靠。 打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。
圖4
| 訂貨號 / MLFB | 6GK1901-1BB11-2AA0 6GK1901-1BB11-2AB0 6GK1901-1BB11-2AE0 |
| 安裝說明 | IE FC RJ45 Plug 180 4x2 的安裝說明參見條目36646477. |
下表描述了制作非交叉電纜時 IE FC RJ45 Plug 4x2 的針腳分配和 IE FC 4x2 電纜8種顏色導線之間的對應關系。通過在一個接口上交換發送和接收線對也可以制作交叉電纜。
| 針腳序號 | 導線顏色 | 1000BaseT 功能 | 10BaseT, 100BaseTX 功能 |
| 1 | 綠 / 白 | D1+ | Tx+ |
| 2 | 綠 | D1- | Tx- |
| 3 | 橙 / 白 | D2+ | Rx+ |
| 4 | 藍 | D3+ | - |
| 5 | 藍 / 白 | D3- | - |
| 6 | 橙 | D2- | Rx- |
| 7 | 棕 / 白 | D4+ | - |
| 8 | 棕 | D4- | - |
IE FC Outlet RJ45
工業以太網 FC Outlet RJ45 作為一個轉換器，將用于工業領域牢固的不使用接插工藝的 IE FC 2x2 電纜安裝轉換為預制的 TP Cord 電纜 (10/100 Mbit/s) 的 RJ45 接口。
4個集成的夾緊-穿刺接線柱使得 IE FC 2x2 電纜(100MBit/s)的連接簡單而可靠。打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。
IE FC Outlet RJ45
圖5
| 訂貨號 / MLFB | 6GK1901-1FC00-0AA0 |
| 安裝說明 | IE FC Outlet RJ45 的安裝說明參見條目39963678. |
下表描述了 IE FC Outlet RJ45 的針腳分配和 IE FC 2x2 電纜四種顏色導線之間的對應關系。
| IE FC Outlet RJ45 | IE FC 2x2 電纜導線顏色 | 針腳序號 | 夾緊-穿刺接線柱 | 功能 |
| 黃 | 黃 | 1 | 1 | Tx+ |
| 白 | 白 | 3 | 2 | Rx+ |
| 橙 | 橙 | 2 | 3 | Tx- |
| 藍 | 藍 | 6 | 4 | Rx- |
IE FC RJ45 模塊化插座
IE FC RJ45 模塊化插座可以嵌入三類不同的可替換插頭。
- IE FC RJ45 模塊化插座插入兩個RJ45 插口的快速以太網 100 Mbit/s 系統
- IE FC RJ45 模塊化插座插入一個RJ45 插口的千兆太網 1000 Mbit/s 系統
- IE FC RJ45模塊化插座插入一路24V電源和一個RJ45 插口，用于 IWLAN 系統的 SCALANCE W
IE FC RJ45 模塊化插座用于連接下列電纜：
- IE FC 4x2 電纜是標準類型用于插入兩個快速以太網或一個千兆以太網的 IE FC RJ45模塊化插座
- IE 2x2 + 4x0.34 混合電纜用于帶有電源接口的IE FC RJ45模塊化插座
8個集成的夾緊-穿刺接線柱使得 IE FC 4x2 和 IE 2x2 + 4x0.342x2 混合電纜的連接簡單而可靠。打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。
IE FC R45 Modular Outlet
圖6
| 訂貨號 / MLFB | 6GK1901-1BE00-0AA0 6GK1901-1BE00-0AA1 6GK1901-1BE00-0AA2 6GK1901-1BE00-0AA3 6GK1901-1BK00-0AA1 6GK1901-1BK00-0AA2 |
| 安裝說明 | 帶有電源接口的 IE FC RJ45 模塊化插座的安裝說明參見條目20695652. |
下表描述了 IE FC RJ45 模塊化插座的針腳分配和 IE FC 4x2 及 IE 2x2 + 4x0.34 混合電纜8種顏色導線之間的對應關系。
| IE FC RJ45 模塊化插座 | IE FC 4x2 安裝電纜 | IE 2x2 + 4x0.34 混合電纜 | 針腳序號 | 1000BaseT 功能 | 10BaseT, 100BaseTX 功能 |
| 藍 / 白 | 藍 / 白 | 棕 | 4 | D3- | - |
| 藍 | 藍 | 棕 | 5 | D3+ | - |
| 橙 / 白 | 橙 / 白 | 白 | 3 | D2+ | Rx+ |
| 橙 | 橙 | 藍 | 6 | D2- | Rx- |
| 綠 / 白 | 綠 / 白 | 黃 | 1 | D1+ | Tx+ |
| 綠 | 綠 | 橙 | 2 | D1- | Tx- |
| 棕 / 白 | 棕 / 白 | 黑 | 7 | D4+ | - |
| 棕 | 棕 | 黑 | 8 | D4- | - |
如何分配工業以太網FC電纜的各個導線到 IE FC M12 Plug PRO的針腳？
描述
本條目說明了工業以太網FC 電纜的每一根線如何分配到如下 M12 插頭的針腳：
- IE FC M12 Plug PRO 4x2 (X-coded)
- IE FC M12 Plug PRO 2x2 (D-coded)
IE FC M12 Plug PRO 4x2 (X-coded)
工業以太網 FC M12 Plug PRO 4x2 (X-coded) 插頭用于連接SCALANCE W 的M12千兆接口。
8個集成的夾緊-穿刺接線柱使8芯雙絞FC 電纜（AWG24）的安裝簡單而可靠。 清晰的連接區和不同顏色標識的夾子使不同的導線接入到夾緊-穿刺接線柱變得很方便。
圖7
| 訂貨號 | 6GK1901-0DB30-6AA0 (1 pc) 6GK1901-0DB30-6AA8 (8 pcs) 6GK1901-0DB40-6AA0 (1 pc) 6GK1901-0DB40-6AA8 (8 pcs) |
| 安裝說明 | 關于 IE FC M12 Plug PRO 4x2 (X-coded)的安裝說明參見條目號:67226712. |
| 適用的8芯 TP FC 安裝說明 | IE FC Standard Cable GP 4x2 (6XV1878-2A) IE FC Flexible Cable GP 4x2 (6XV1878-2B) IE FC Train Cable GP 4x2 (6XV1878-2T) |
表 01
下表描述了制作非交叉電纜時， IE FC M12 Plug Pro 4x2 (X-coded) 的針腳分配和 TP FC 電纜 8種顏色導線之間的對應關系。通過在一個接口上交換發送和接收線對也可以制作交叉電纜。
|
表 02
IE FC M12 Plug PRO 2x2 (D-coded)
工業以太網FC M12 Plug PRO 2x2 (D-coded)插頭用于SCALANCE X208PRO, IM 154-4 PN 和 SIMATIC RF 系統的電纜連接。4個集成的夾緊-穿刺接線柱使4芯雙絞FC 電纜（10 Mbit/s 和 100 Mbit/s）的安裝簡單而可靠。 清晰的連接區和不同顏色標識的夾子使不同的導線接入到夾緊-穿刺接線柱變得很方便。
圖8
| 訂貨號 | 6GK1901-0DB10-6AA0 (1 pc) 6GK1901-0DB10-6AA8 (8 pcs) 6GK1901-0DB20-6AA0 (1 pc) 6GK1901-0DB20-6AA8 (8 pcs) |
| 安裝說明 | 關于 IE FC M12 Plug PRO 2x2 (D-coded)的安裝說明參見條目號:31770299. |
| 適用的4芯 TP FC 安裝說明 | IE FC TP Standard Cable GP 2x2 (6XV1840-2AH10) IE FC TP Flexible Cable GP 2x2 (6XV1870-2B) IE FC TP Trailing Cable GP 2x2 (6XV1870-2D) IE FC TP Trailing Cable 2x2 (6XV1840-3AH10) IE FC TP Torsion Cable GP 2x2 (6XV1870-2F) IE FC TP Marine Cable 2x2 (6XV1840-4AH10) IE FC TP Festoon Cable GP 2x2 (6XV1871-2S) IE FC TP Food Cable GP 2x2 (6XV1871-2L) IE FC TP FRNC Cable GP 2x2 (6XV1871-2F) |
表 03
下表描述了制作非交叉電纜時， IE FC M12 Plug Pro 2x2 (D-coded) 的針腳分配和 TP FC 電纜 4種顏色導線之間的對應關系。通過在一個接口上交換發送和接收線對也可以制作交叉電纜。
| 針腳序號 IE FC M12 Plug PRO 2x2 (D-coded) | 針腳序號 IE FC RJ45 Plug | 導線顏色 | 4芯 TP FC 安裝說明 |
| 2 | 3 | 白 | TD+ |
| 4 | 6 | 藍 | TD- |
| 1 | 1 | 黃 | RD+ |
| 3 | 2 | 橙 | RD |
表 04
