S7-200 SMART 數據尋址
- 如何調用開關量或模擬量信號？
- 怎樣讀取數據？
- 怎么使用輸入信號？
- 如何輸出控制？
- ……
上述問題都是關于如何訪問、使用數據的問題，也就是所謂“尋址”。
訪問S7-200 SMART 中的數據
S7-200 SMART從外部接收信號輸入（輸入數據），在內部按照用戶程序運算、處理后，再輸出進行各種控制、顯示。
CPU 將信息存儲在不同存儲單元，每個位置均具有的地址。尋址時，數據地址以代表存儲區類型的字母開始，隨后是表示數據長度的標記，然后是存儲單元編號；對于二進制位尋址，還需要在一個小數點分隔符后位編號。

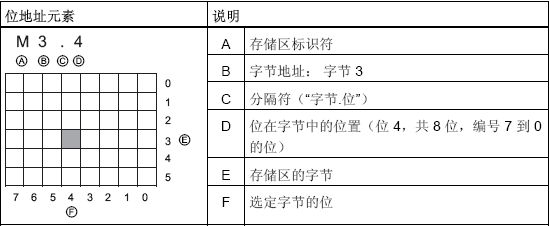

位尋址的舉例如下圖所示：
圖1.位尋址舉例
其中，存儲區和字節地址（“M3”）代表 M 存儲器的第 3 個字節，用句點（“.”）與位地址（位 4）分開。

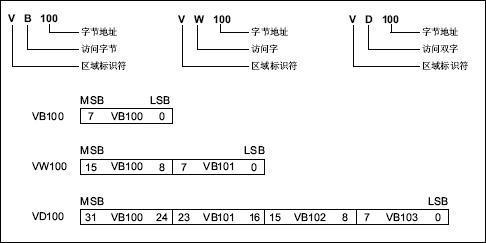

字節尋址的舉例如下圖所示：
圖2. 字節尋址舉例
可以看出，VW100包括VB100和VB101；VD100包括VW100和VW102，即VB100，VB101，VB102，VB103這4個字節。這些地址是互相交疊的。
當涉及到多字節組合尋址時，遵循“高地址，低字節”的規律。
下表給出了不同數據長度可表示的整數值范圍。
表1.不同數據長度表示的十進制和十六進制數范圍
| 表示方式 | 字節（B) | 字 | 雙字 （DW) |
| 無符號整數 | 0到255 16＃00到16＃FF | 0到65，535 16＃0000到16＃FFFF | 0到4,294,967,295 16＃00000000到16＃FFFFFFFF |
|---|---|---|---|
| 有符號整數 | -128到+127 16＃80到16＃7F | -32，768到+32，767 16＃8000到16＃7FFF | -2，147，483，648到+2，147，483，647 16＃8000 0000到16＃7FFF FFFF |
| 實數（IEEE32位浮點數） | 不適用 | 不適用 | +1.175495E-38 到 +3.402823E+38（正數） -1.175495E-38到-3.402823E+38 （負數） |
S7-200 SMART 中的數據類型
《S7-200 SMART系統手冊》上關于PLC概念的第四章，其中對于S7-200 SMART中數據尋址的敘述非常好，建議初學者必讀！
幾乎所有的指令、功能都與各種形式的尋址有關，不弄清楚數據尋址會給工作帶來極大的困難。
對本地 I/O 和擴展 I/O 進行尋址
CPU 提供的本地 I/O 具有固定的 I/O 地址?？梢酝ㄟ^在 CPU 的右側連接擴展 I/O 模塊，或通過安裝信號板來增加 I/O 點。 模塊點的地址取決于 I/O 類型和模塊在 I/O 鏈中的位置。
注意：
- 數字量 I/O 的過程映像寄存器空間總是以八位（一個字節）遞增的形式預留。 如果模塊沒有為每個保留字節中的每一位提供相應的物理點，那些未使用的位就無法分配給 I/O 鏈中的后續模塊。 對于輸入模塊，這些未使用的位會在每個輸入更新周期中被清零。
- 模擬量 I/O 點總是以兩點遞增的方式分配。 如果模塊沒有為這些點分配相應的物理 I/O，則這些 I/O 點將丟失，并且不能夠分配給 I/O 鏈中的后續模塊。
下表提供固定映射慣例的示例（由 STEP 7 Micro/WIN SMART 建立，并作為系統塊中I/O 組態的一部分下載）。
表2. CPU 映射慣例:
| CPU | 信號板 | 信號模塊 0 | 信號模塊 1 | 信號模塊 2 | 信號模塊 3 | |
| 起始地址 | I0.0 Q0.0 | I7.0 Q7.0 無 AI SB AQ12 | I8.0 Q8.0 AI16 AQ16 | I12.0 Q12.0 AI32 AQ32 | I16.0 Q16.0 AI48 AQ48 | I20.0 Q20.0 AI64 AQ64 |
間接尋址
有關間接尋址的內容請參考鏈接：間接尋址
常問問題
1. CPU連接若干個I/O擴展模塊時，如何查看每個模塊占用的I/O通道地址？
由于I/O擴展模塊占用的輸入和輸出地址與模塊位置有關，不連續且不能被用戶自定義，因此建議用戶到系統塊上方的概覽表格中查看
