CPU224 XP 高速I/O

S7-200 CPU支持6路高速數字量輸入（CPU224/226）和兩路高速數字量輸出（用于PTO/PWM）。

新產品CPU224 XP高速輸入中的兩路支持更加高的速度。用作單相脈沖輸入時，可以達到200KHz；用作雙相90°正交脈沖輸入時，速度可達100KHz。

CPU224 XP的兩路高速數字量輸出速率可以達到100KHz。

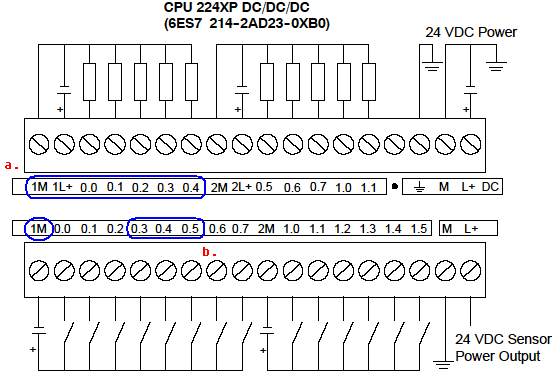

圖1. CPU224 XP數字量接線

圖中：

1. 高速輸出點Q0.0和Q0.1與Q0.2 - Q0.4成組支持5 - 24VDC電壓輸出
2. 特高速輸入點I0.3/I0.4/I0.5支持5 - 24VDC電壓的源型或漏型輸入；同組其他輸入點電壓可以仍然是24VDC，單要求兩者的電源的公共端在1M處連接

CPU224 XP的高速數字量輸入

除了其他高速輸入端子外，CPU224 XP*的高速輸入端子為I0.3、I0.4、I0.5。

具體位置如圖1所示。

這些特高速輸入端可用作高速計數器輸入端，如表1所示：

表1. CPU224 XP高速輸入端子與計數器分配

根據上表可以看出：

• 要達到單相200KHz高速脈沖輸入，可以使用HSC4和HSC5，分別輸入到I0.3、I0.4
• 要實現雙相90°正交高速脈沖輸入，可以使用HSC4；此時HSC5因為I0.4被HSC4占用而不能使用
• HSC4可以工作在模式0、1、3、4、6、7、9、10
• HSC5可以工作在模式0

支持特高速輸入的I0.3、I0.4、I0.5可以接受5 - 24VDC信號；它們既可以用于高速脈沖輸入，也可以用于普通輸入信號。它們與本組輸入點（I0.0 - I0.7）一起，支持源型和漏型輸入。

CPU224 XP高速脈沖輸出

CPU224 XP的高速脈沖輸出Q0.0和Q0.1支持高達100KHz的頻率。

Q0.0和Q0.1支持5 - 24VDC輸出。但是它們必須和Q0.2 - Q0.4一起成組輸出相同的電壓。

高速輸出只能用在CPU224 XP DC/DC/DC型號

常問問題

CPU 224 XP 的高速計數器模式 12，是否可以計數 30 KHz 以上的脈沖？

CPU 224 XP 支持多 100 KHz 的高速脈沖輸出。S7-200 系列 CPU 只有高速計數器 HSC0, HSC3 能夠被設置為模式 12，使用的輸入端子為I0.0, I0.1，而不是特高速輸入端子：I0.3、I0.4、I0.5。非特高速脈沖信號輸入端由于硬件電路的限制（如光電耦合等）只能支持高 30 KHz 的高速脈沖輸入。

用戶使用高速計數器模式 12 時不需要任何外部連線，Q0.0(Q0.1) 與 I0.0(I0.1) 通過集成電路內部關聯，越過了外部信號處理電路，因此 HSC0(HSC1) 可以計 100KHz 或者更高頻率的脈沖。用戶在使用向?qū)渲?S7-200 內部 PTO/PWM 操作時，勾選“使用高速計數器HSCx（模式12）自動計數線性 PTO 生成的脈沖”即可。

CPU224 XP的高速輸入（I0.3/4/5）是5VDC信號，其他輸入點是否可以接24VDC信號？

可以。只需將兩種信號供電電源的公共端都連接到1M端子。這兩種信號必須同時為漏型或源型輸入信號。

CPU224 XP的高速輸出點Q0.0和Q0.1接5V電源，其他點如Q0.2/3/4是否可以接24V電壓？

不可以。必須成組連接相同的電壓等級。
