ZW32M-12型戶外高壓永磁真空斷路器（以下簡稱斷路器）為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
產品簡介
詳細介紹
【低價供應ZW32M-12戶外高壓永磁真空斷路器】
概述
ZW32M-12型戶外高壓永磁真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。
該型產品采用永磁操作機構進行操作；由于永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，其機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。
【低價供應ZW32M-12戶外高壓永磁真空斷路器】
型號及其含義
主要技術參數
| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定短路開斷電流 | kA | 20 |
| 5 | 額定峰值耐受電流(峰值) | kA | 50 |
| 6 | 額定短時耐受電流 | kA | 20 |
| 7 | 額定短路關合電流(峰值) | kA | 50 |
| 8 | 機械壽命 | 次 | 10000 |
| 9 | 額定短路開斷電流開斷次數 | 次 | 30 |
| 10 | 工頻耐受電壓(1min)；(濕)(干)相同、對地/斷口 | kV | 42/48 |
| 11 | 雷電沖擊耐受電壓(峰值)相間、對地/斷口 | kV | 75/85 |
| 12 | 二次回路1min工頻耐壓 | kV | 2 |

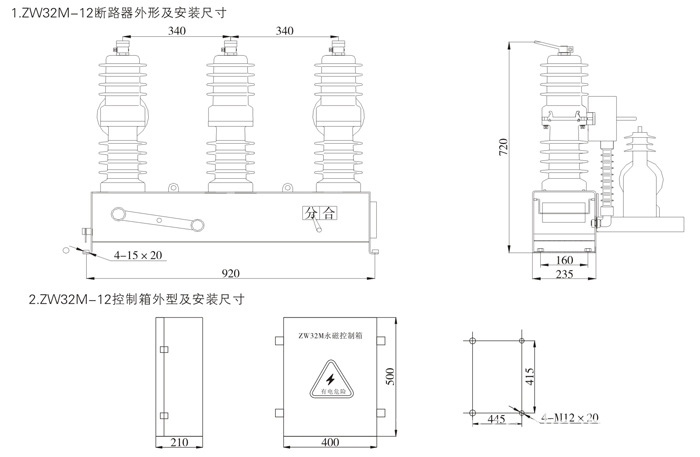

外形及安裝尺寸圖
