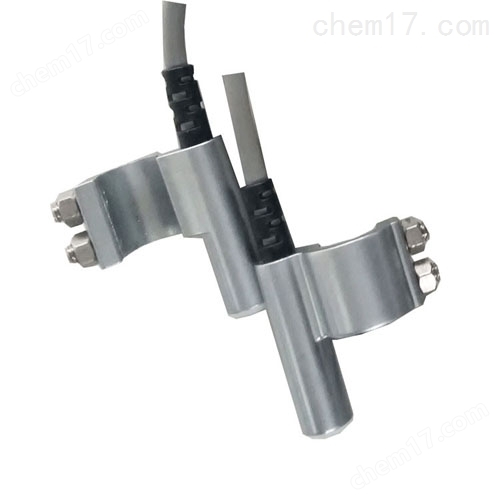

磁性開關CS1-B氣缸限位工作原理
通過感應氣缸活塞上的磁環（磁性物質）來觸發開關，非接觸式檢測，無機械磨損。
輸出類型：通常為PNP/NPN晶體管輸出（直流二線或三線制），或繼電器輸出，具體需查看型號后綴。電壓范圍：常見DC 12-24V，兼容主流工業電源。
防護等級：一般IP67，防塵防水，適合工業環境。
安裝方式：直接嵌入氣缸T型槽，或通過支架固定。

磁性開關CS1-B氣缸限位工作原理

1. 產品特性

工作原理：通過感應氣缸活塞上的磁環（磁性物質）來觸發開關，非接觸式檢測，無機械磨損。

輸出類型：通常為PNP/NPN晶體管輸出（直流二線或三線制），或繼電器輸出，具體需查看型號后綴。

電壓范圍：常見DC 12-24V，兼容主流工業電源。

防護等級：一般IP67，防塵防水，適合工業環境。

安裝方式：直接嵌入氣缸T型槽），或通過支架固定。

2. 應用場景

氣缸限位檢測：確認活塞是否到達行程終點或中間位置。

自動化控制：與PLC、繼電器等配合，實現順序控制或安全互鎖。

3. 接線方式（以三線制為例）

棕色線：電源正極（+V）

藍色線：電源負極（GND）

黑色線：信號輸出（接PLC輸入點）

注意事項：確認PLC輸入類型（源型/漏型）匹配開關輸出。

4. 選型與安裝要點

氣缸兼容性：需匹配氣缸的磁環位置（如磁環或的磁性活塞）。

開關間距：與磁環的距離通常≤3mm，確?？煽坑|發。

極性保護：反接電源可能導致?lián)p壞，接線前需確認極性。

5. 常見問題排查

不觸發：檢查磁環是否對準、電源電壓、接線松動。

誤動作：周圍強磁場干擾或開關間距過大。

LED指示燈：多數型號帶LED，可直觀顯示開關狀態（亮=觸發）。
