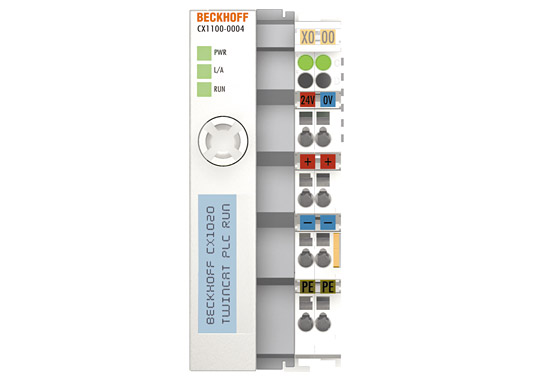

帶 I/O 接口的電源，用于 CX1010/CX1020
閱讀：610 發布時間：2017-8-23
CX1010/CX1020 系統可以選擇四種電源模塊中的一種。所有其他系統組件的電源通過內置 PC104 總線供電，無需單獨的電源線。然而，CX1100 組件除了提供電源以外，還可提供一些其他重要特性：集成的 NOVRAM 可實現故障情況下過程數據的安全存儲。有兩行字符（每行 16 個字符）的 LCD 顯示器用于顯示系統和用戶信息。本地輸入/輸出信號通過 CX1100-0002 電源模塊連接，所有的 Beckhoff 總線端子（KLxxxx）均可連接，或通過 CX1100-0003 連接型號為IExxxx 的 Beckhoff 現場總線盒 。這種對總線端子或總線端子盒的可選擇性，創造了一種帶有極為靈活的可擴展輸入/輸出層面、可處理各種信號的控制系統。輸入/輸出數據存儲在 DPRAM 中，其存取方式由 CPU 通過系統總線實現。所有 EtherCAT 端子（ELxxxx）均可用 CX1100-0004 電源模塊連接。通過 CX1100-0004，I/O 數據直接存儲在 CPU 的主內存中，而不再需要 DPRAM。CX 系統的電源可在現場中進行更換。
| 技術數據 | CX1100-0004 |
| 電源 | 24 V DC (-15%/+20%) |
| 絕緣強度 | 500 Vrms （電源/內部電子部件） |
| E 總線連接 | 有 （適配器端子） |
| K 總線連接 | - |
| IP-Link 連接 | - |
| E 總線電源zui大值 | 2 A |
| 連接類型 | 鼠籠夾（適配器端子） |
| NOVRAM | 8 K 字節 |
| 顯示 | FSTN 顯示器 2 行 x 16 字符文本，背光照明 |
| 診斷 LED | 1 x PWR, 1 x L/A, 1 x 運行 |
| zui大功耗 | 3.5 W |
| 尺寸 (W x H x D) | 39 mm x 100 mm x 91 mm |
| 重量 | 250 g |
| 工作溫度 | 0 °C ... +55 °C |
| 儲藏溫度 | -25 °C ... +85 °C |
| 相對濕度 | 95%，無凝結 |
| 抗振動/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁及瞬時脈沖干擾/靜電放電 | 符合 EN 61000-6-2 （靜電放電，脈沖）/EN 61000-6-4 標準 |
| 防護等級 | IP 20 |
