FPΣ（FPG）可選件附件-AFC8503編程電纜
閱讀：1817 發布時間：2021-7-27FPΣ(FPG)可選件附件-AFC8503編程電纜
高速?大容量?新功能、V3向著全新的領域進發。
|
| UL ※1 | UL | CE |  |
| ※1 | 僅限FP0增設單元 |
|---|
特點
|
High Performance
高速運算
|
大容量的程序存儲器
|
獨立的注釋存儲器
|
最大I/O點數
中間為控制單元，左側可擴展4臺擴展單元，右側可擴展3臺。以此可達到最大I/O點數384點，實現超過小型PLC領域的控制功能。Positioning
網絡伺服系統

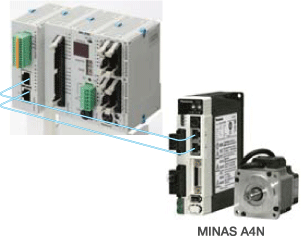

位置控制單元RTEX可對應松下電器產業制造的MINAS A4N“Real Time Express"構建高速、省配線的網絡伺服系統。復雜的配線作業可大幅度減少，有助于實現多軸控制裝置的迅速啟動運行。高速啟動
脈沖輸出型位置控制單元可實現0.005ms高速啟動，用于電子零部件的碼垛等高速、反復進行短行程操作的應用程序。
|

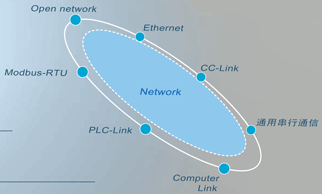

Network
最大3通道＋通信單元
通信插件(2通道型)與編程口配合使用，可通過控制單元搭載串行端口3通道。與品種豐富的通信單元組合使用，可構筑廣泛的網絡應用程序。開放式網絡
如果使用FNS單元，可作為從站分別與PROFIBUS DP、DeviceNet、CANopen連接。Ethernet
如果使用FP-WEB-SERVER2，可通過LAN電路簡單地進行檢查數據、生產數據以及錯誤信息的收集?？墒褂霉ぞ哕浖﨔P Web Configurator Tool，方便地進行FP WEBSERVER2的連接設定。Modbus-RTU
對應全球通用的業界標準Modbus RTU的主/從站。在空調·溫度控制等方面，發揮強大威力。CC-Link
如果安裝CC-Link單元，可與其他公司的PLC(三菱電機公司制造)等進行數據交換。PLC連接
如果使用通信插件(RS485型)，可在最多16臺FPΣ之間方便地共享位數據/字?jǐn)?shù)據。(與FP-X、FP0R、FP-X0、FP2可混合使用)計算機鏈接
|
Analog control
模擬量輸入/輸出(A/D轉換、D/A轉換)
|
溫度輸入
|
FPΣ 控制單元
|
|
| |||||||||
| 品名 | 規格 | 訂貨產品號 | |
|---|---|---|---|
| FPΣ C32 控制 單元 | DC輸入16點 NPN晶體管 輸出16點 擴展時控制 I/O點數：最大128點 | V3 32K型 | AFPG2543H |
| FPΣ C32 控制 單元 左側擴展型 | DC輸入16點 NPN晶體管 輸出16點 擴展時控制 I/O點數：最大384點 直線插補、 內置圓弧插補功能 | V3 32K型 | AFPG2643H |
| FPΣ C24 控制 單元 左側擴展型 | DC輸入16點 繼電器輸出8點 擴展時控制 I/O點數：最大376點 (Tr. 輸出) | V3 32K型 | AFPG2423H |
| FPΣ C28 控制 單元 (PNP) 左側擴展型 | DC輸入16點 PNP晶體管 輸出12點 擴展時控制 I/O點數：最大380點 內置直線插補、 圓弧插補功能 | V3 32K型 | AFPG2653H |
| FPΣ C32 控制 單元 帶熱敏電阻輸入 | DC輸入16點 NPN晶體管 輸出16點 擴展時控制 I/O點數：最大384點 | V3 32K型 | AFPG2543HTM |
| FPΣ C32 控制 單元 左側擴展型 帶熱敏電阻輸入 | DC輸入16點 NPN晶體管 輸出16點 擴展時控制 I/O點數：最大384點 內置直線插補、 圓弧插補功能 | V3 32K型 | AFPG2643HTM |
| FPΣ C24 控制 單元 左側擴展型 帶熱敏電阻輸入 | DC輸入16點 繼電器輸出8點 擴展時控制 I/O點數：最大376點 (Tr. 輸出) | V3 32K型 | AFPG2423HTM |
| FPΣ C28 控制 單元 (PNP) 左側擴展型 帶熱敏電阻輸入 | DC輸入16點 PNP晶體管 輸出12點 擴展時控制 I/O點數：最大380點 內置直線插補、 圓弧插補功能 | V3 32K型 | AFPG2653HTM |
| ※ | 帶熱敏電阻輸入功能，可以使用電阻值為200Ω～75kΩ的熱敏電阻。 |
|---|
FPΣ 通信插件
|
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
| FPΣ 通信 插件 RS232C×1ch | 安裝在控制單元上的插件。 可與RS232C裝置進行通信。 | AFPG801 |
| FPΣ 通信 插件 RS232C×2ch | 安裝在控制單元上的插件。 可與RS232C裝置進行通信。 | AFPG802 |
| FPΣ 通信 插件 RS485×1ch | 安裝在控制單元上的插件。 用于FPΣ－FPΣ間的PLC鏈接或與RS485設備進行通信。 | AFPG803 |
| FPΣ 通信 插件 RS232C×1ch＋RS485×1ch | 安裝在控制單元上的插件。 可與RS232C裝置?RS485裝置進行通信。 | AFPG806 |
FPΣ 擴展單元/智能單元
|
|
| |||||||||
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
| FPΣ 擴展I/O單元 64點 | DC輸入32點 NPN晶體管輸出32點 FPΣ控制單元左側擴展 最多可達到4單元。 | AFPG3467 ※ |
| FPΣ 位置控制單元 | 1軸晶體管 | AFPG430 |
| 1軸線驅動 | AFPG432 | |
| 2軸晶體管 | AFPG431 | |
| 2軸線驅動 | AFPG433 | |
| FPΣ 位置控制單元 RTEX | 2軸型 | AFPG43610 |
| 4軸型 | AFPG43620 | |
| 8軸型 | AFPG43630 | |
| 專用工具軟件 Configurator PM(日語) | AFPS66110 | |
| 專用工具軟件 Configurator PM(英語) | AFPS66510 | |
| FPΣ 擴展數據存儲單元 單元 | 256k字 | AFPG201 |
| FPΣ CC-Link 從站單元 | 與CC-Link連接的單元 | AFPG7943 |
| FPΣ S-LINK單元 | 與SUNX公司生產的S-LINK輸入/輸出設備連接的單元 | AFPG780 |
其他關聯商品
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
| FP內存裝載器 | 數據清除型 | AFP8670 |
| 數據保持型 | AFP8671 | |
| 電機驅動器 I/F終端 II 1軸 | 連接MINAS系列與FPΣ位置控制單元、FP2位置控制 單元(多功能型)的I/F終端 | AFP8503 |
| 電機驅動器 I/F終端 II 2軸 | AFP8504 | |
| MINAS AIII 系列 專用電纜1m | MINAS A4系列(及A?AIII系列)與電機驅動器 I/F終端II相連的電纜 | AFP85131 |
| MINAS AIII 系列 專用電纜2m | AFP85132 | |
| MINAS S系列 專用電纜1m | MINAS E系列(及A?AIII系列)與電機驅動器 I/F終端II相連的電纜 | AFP85141 |
| MINAS S系列 專用電纜2m | AFP85142 | |
| 位置控制 連接電纜 0.5m | FPΣ位置控制單元、FP2位置控制單元(多功能型)與電機驅動器I/F終端II的連接電纜 | AFP85100 |
| 位置控制 連接電纜 1m | AFP85101 |
生產終止(預定)品
| 生產終止品 | 推薦替代品 | ||||||
|---|---|---|---|---|---|---|---|
| 商品名 | 訂貨產品號 | 終止日期 | 訂貨產品號 | 系列名稱 | 備注 | ||
| FP內存裝載器 | AFP8670 | 2019年9月30日 |  | - | - | 非常抱歉無推薦替代品。 | |
| FP內存裝載器 | AFP8671 | 2019年9月30日 | | - | - | 非常抱歉無推薦替代品。 | |
已停產的產品
以下產品為已停產的產品。
| 生產終止品 | 推薦替代品 | ||||||
|---|---|---|---|---|---|---|---|
| 商品名 | 訂貨產品號 | 型號 | 終止日期 | 訂貨產品號 | 系列名稱 | 備注 | |
| FPΣ C32控制單元SFL型 | AFPG2643HSF | AFPG2643HSF | 2013年3月29日 |  | - | - | 非常抱歉無推薦替代品。 |
| FPΣ C24控制單元SFL型 | AFPG2423HSF | AFPG2423HSF | 2013年3月29日 | | - | - | 非常抱歉無推薦替代品。 |
| FP0R/FPΣ用電源單元 | AFP0634 | FP0-PSA4 | 2014年9月30日 | | - | - | 非常抱歉無推薦替代品。 |
