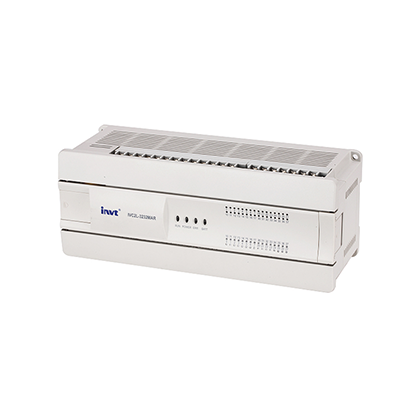

IVC2可編程控制器 INVT（英威騰）簡介
閱讀：2685 發布時間：2021-7-22IVC2可編程控制器
IVC2系列小型多功能應用型PLC，具備更強大的通訊能力、系統擴展能力、更穩定更可靠。
編 號：10610066694
型 號：IVC2可編程控制器
品 牌： INVT（英威騰）
貨 期：現貨
歡迎光顧 蘇 州 禾 力 自 動 化 科 技 有 限 公 司 ！
如有需要，請咨詢 蘇州伊洛自動化科技有限公司 客服。
蘇州禾力自動化科技有限公司竭誠為您服務！
創新 推進 變革

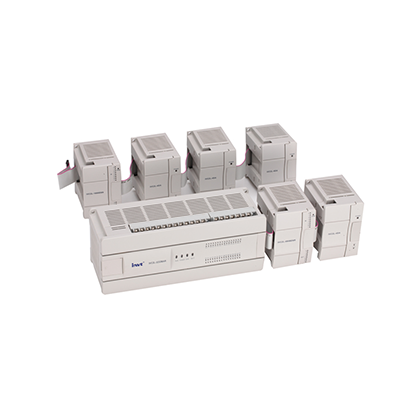

IVC2系列小型多功能應用型PLC，具備更強大的通訊能力、系統擴展能力、更穩定更可靠。
● I/O點數最大可到512點；

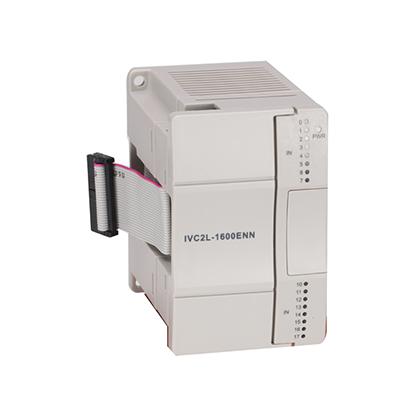

● 最多可支持8個特殊功能擴展模塊；
● 可擴展RS485通訊口和CANOpen通訊口。
| 名稱 | IVC2L | ||
| I/O | 數字I/O點 | 20輸入/12輸出 32輸入/32輸出 | |
| 邏輯最大I/O點 | 512 | ||
| 最大特殊模塊數 | 8 | ||
| 高速脈沖輸出 | IVC2L：2×100kHz（僅適用于晶體管輸出型） | ||
| 單相計數通道 | IVC2L：2×50kHz＋4×10kHz | ||
| 雙相計數通道 | IVC2L：1×30kHz＋1×5kHz | ||
| 高速計數器頻率總和最大值 | IVC2L：80kHz | ||
| 數字濾波功能 | X0～X17采用數字濾波，輸入濾波常數范圍0～60ms | ||
| 繼電器輸出最大電流 | 電阻負載 | 2A/1點；8A/4點組公共端；8A/8點組公共端 | |
| 感性負載 | 220Vac，80VA | ||
| 電燈負載 | 220VAC，100W | ||
| 晶體管輸出點最大電流 | 電阻負載 | 高速輸出點：0.3A/1點；其他：0.3A/1點；0.8A/4點；1.6A/8點 8點以上每增加1點允許總電流增加0.1A | |
| 感性負載 | 高速輸出點：7.2W/24Vdc；其他：12W/24Vdc | ||
| 電燈負載 | 高速輸出點：0.9W/24Vdc；其他：1.5W/24Vdc | ||
| 存儲器 | 用戶程序 | 12k步（24kByte） | |
| 程序掉電保持 | 是 | ||
| 元件掉電保持最大數量 | 用戶設定（C元件最多能保持200個） | ||
| 硬件支持以及保持時間 | 后備電池，保持時間3年 | ||
| 軟元件資源 | 定時器 | 100ms精度：T0～T209 10ms精度：T210～T251 1ms精度：T252～T255 | |
| 計數器 | 16位增計數器：C0～C199 32位增減計數器：C200～C235 32位高速計數器：C236～C255 | ||
| 數據寄存器 | D0～D7999 | ||
| 局部數據寄存器 | V0～V63 | ||
| 變址尋址寄存器 | Z0～Z15 | ||
| 特殊數據寄存器 | SD0～SD255 | ||
| 輔助繼電器 | M0～M1999 | ||
| 局部輔助繼電器 | LM0～LM63 | ||
| 特殊輔助繼電器 | SM0～SM255 | ||
| 狀態繼電器 | S0～S991 | ||
| 中斷資源 | 內部定時中斷 | 3個 | |
| 外部中斷 | 16個 | ||
| 高速計數器中斷 | 6個 | ||
| 串口中斷 | 12個 | ||
| PTO輸出完成中斷 | 2個 | ||
| 電源失電中斷 | 1個 | ||
| 常規 | 基本指令運行時間 | 0.09μS | |
| 實時時鐘 | 支持 | ||
| 模擬電位器 | 2個/8位精度 | ||
| 通訊 | 通訊口 | PORT0：RS232 PORT1：RS232/RS485 | |
| 通訊協議 | Modbus/自由口N:N/編程口協議 | ||
| 加密措施 | 設置密碼類型 | 上載密碼、下載密碼、監控密碼、、子程序密碼、禁止格式化 | |
| 禁止上載 | 支持 | ||
| 應用指令 | 實時時鐘,時鐘指令 | 有 | |
| 日期和時鐘比較指令 | 有 | ||
| 浮點數指令 | 有 | ||
| 定位指令 | 有 | ||
| 高速IO指令 | 有 | ||
| MODBUS和變頻器指令 | 有 | ||
| 讀寫EEPROM指令 | 有 | ||
| 控制計算指令 | 有 | ||
| 字符串指令 | 無 | ||
| 批量數據處理指令 | 無 | ||
| 數據表指令 | 無 | ||
| MTBF平均*時間 | 繼電器輸出 | 20萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | |
| 10萬小時（地面固定使用，機械應力接近零，沒有溫度和濕度控制） | |||
| 晶體管輸出 | 30萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | ||
| 15萬小時（機械應力接近零，沒有溫度和濕度控制） | |||
| 輸出繼電器觸點壽命 | 220VAC/15VA/感性 | 1秒ON/1秒OFF，320萬次 | |
| 220VAC/30VA/感性 | 1秒ON/1秒OFF，120萬次 | ||
| 220VAC/72VA/感性 | 1秒ON/1秒OFF，30萬次 | ||
| 使用環境 | 額定電壓 | 100～240VAC（正常工作） | |
| 輸入電壓范圍 | 85～264VAC（正常工作） | ||
| 使用環境溫度 | -5～55℃ | ||
| 保存環境溫度 | -40～70℃ | ||
| 耐電壓 | 2830VAC的交流電壓或等效直流電壓1分鐘，無擊穿或飛弧現象；漏電流≤5mA | ||
| 耐振動 | 位移：3.5mm，加速度：10m/s2，頻率范圍：5～150Hz，XYZ各方向10次掃描 | ||
| 耐沖擊 | 半正弦，脈寬：6ms，加速度：180m/s2 | ||
| 防護等級 | IP20 | ||
| 安規認證 | 按照IEC61131-2和UL508標準設計，通過CE認證 | ||
| 名稱 | IVC2L | ||
| I/O | 數字I/O點 | 20輸入/12輸出 32輸入/32輸出 | |
| 邏輯最大I/O點 | 512 | ||
| 最大特殊模塊數 | 8 | ||
| 高速脈沖輸出 | IVC2L：2×100kHz（僅適用于晶體管輸出型） | ||
| 單相計數通道 | IVC2L：2×50kHz＋4×10kHz | ||
| 雙相計數通道 | IVC2L：1×30kHz＋1×5kHz | ||
| 高速計數器頻率總和最大值 | IVC2L：80kHz | ||
| 數字濾波功能 | X0～X17采用數字濾波，輸入濾波常數范圍0～60ms | ||
| 繼電器輸出最大電流 | 電阻負載 | 2A/1點；8A/4點組公共端；8A/8點組公共端 | |
| 感性負載 | 220Vac，80VA | ||
| 電燈負載 | 220VAC，100W | ||
| 晶體管輸出點最大電流 | 電阻負載 | 高速輸出點：0.3A/1點；其他：0.3A/1點；0.8A/4點；1.6A/8點 8點以上每增加1點允許總電流增加0.1A | |
| 感性負載 | 高速輸出點：7.2W/24Vdc；其他：12W/24Vdc | ||
| 電燈負載 | 高速輸出點：0.9W/24Vdc；其他：1.5W/24Vdc | ||
| 存儲器 | 用戶程序 | 12k步（24kByte） | |
| 程序掉電保持 | 是 | ||
| 元件掉電保持最大數量 | 用戶設定（C元件最多能保持200個） | ||
| 硬件支持以及保持時間 | 后備電池，保持時間3年 | ||
| 軟元件資源 | 定時器 | 100ms精度：T0～T209 10ms精度：T210～T251 1ms精度：T252～T255 | |
| 計數器 | 16位增計數器：C0～C199 32位增減計數器：C200～C235 32位高速計數器：C236～C255 | ||
| 數據寄存器 | D0～D7999 | ||
| 局部數據寄存器 | V0～V63 | ||
| 變址尋址寄存器 | Z0～Z15 | ||
| 特殊數據寄存器 | SD0～SD255 | ||
| 輔助繼電器 | M0～M1999 | ||
| 局部輔助繼電器 | LM0～LM63 | ||
| 特殊輔助繼電器 | SM0～SM255 | ||
| 狀態繼電器 | S0～S991 | ||
| 中斷資源 | 內部定時中斷 | 3個 | |
| 外部中斷 | 16個 | ||
| 高速計數器中斷 | 6個 | ||
| 串口中斷 | 12個 | ||
| PTO輸出完成中斷 | 2個 | ||
| 電源失電中斷 | 1個 | ||
| 常規 | 基本指令運行時間 | 0.09μS | |
| 實時時鐘 | 支持 | ||
| 模擬電位器 | 2個/8位精度 | ||
| 通訊 | 通訊口 | PORT0：RS232 PORT1：RS232/RS485 | |
| 通訊協議 | Modbus/自由口N:N/編程口協議 | ||
| 加密措施 | 設置密碼類型 | 上載密碼、下載密碼、監控密碼、、子程序密碼、禁止格式化 | |
| 禁止上載 | 支持 | ||
| 應用指令 | 實時時鐘,時鐘指令 | 有 | |
| 日期和時鐘比較指令 | 有 | ||
| 浮點數指令 | 有 | ||
| 定位指令 | 有 | ||
| 高速IO指令 | 有 | ||
| MODBUS和變頻器指令 | 有 | ||
| 讀寫EEPROM指令 | 有 | ||
| 控制計算指令 | 有 | ||
| 字符串指令 | 無 | ||
| 批量數據處理指令 | 無 | ||
| 數據表指令 | 無 | ||
| MTBF平均*時間 | 繼電器輸出 | 20萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | |
| 10萬小時（地面固定使用，機械應力接近零，沒有溫度和濕度控制） | |||
| 晶體管輸出 | 30萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | ||
| 15萬小時（機械應力接近零，沒有溫度和濕度控制） | |||
| 輸出繼電器觸點壽命 | 220VAC/15VA/感性 | 1秒ON/1秒OFF，320萬次 | |
| 220VAC/30VA/感性 | 1秒ON/1秒OFF，120萬次 | ||
| 220VAC/72VA/感性 | 1秒ON/1秒OFF，30萬次 | ||
| 使用環境 | 額定電壓 | 100～240VAC（正常工作） | |
| 輸入電壓范圍 | 85～264VAC（正常工作） | ||
| 使用環境溫度 | -5～55℃ | ||
| 保存環境溫度 | -40～70℃ | ||
| 耐電壓 | 2830VAC的交流電壓或等效直流電壓1分鐘，無擊穿或飛弧現象；漏電流≤5mA | ||
| 耐振動 | 位移：3.5mm，加速度：10m/s2，頻率范圍：5～150Hz，XYZ各方向10次掃描 | ||
| 耐沖擊 | 半正弦，脈寬：6ms，加速度：180m/s2 | ||
| 防護等級 | IP20 | ||
| 安規認證 | 按照IEC61131-2和UL508標準設計，通過CE認證 | ||
