ZWPB型系列防爆無堵塞排污不銹鋼自吸泵結構圖分析
一、ZWPB型不銹鋼自吸泵產品概述
ZWPB型系列防爆排污不銹鋼自吸泵，是本司根據ZX型離心自吸泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，*減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到*水平，具有廣闊的應用市場和發展前景
本司ZWPB型系列防爆排污不銹鋼自吸泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、ZWPB型不銹鋼防爆自吸排污泵適用范圍：
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
三、ZWPB型系列防爆排污不銹鋼自吸泵產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵且無堵塞。
2、節能：采用水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
四、ZWPB型自吸式不銹鋼防爆排污泵技術參數：
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。

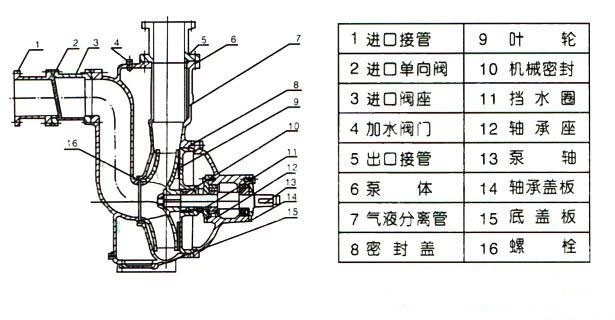

五、ZWPB型系列防爆排污不銹鋼自吸泵結構圖：
采用雙葉片葉輪結構，大大提高了污物的通過能力
機械密封采用新型磨檫副，并長期處入油室內運行；
整體結構緊湊、體積小、燥聲小、節能*，檢修方便，方便用戶更換；
自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
能夠在設計范圍內使用，而保證電機不會過載；
該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；特點

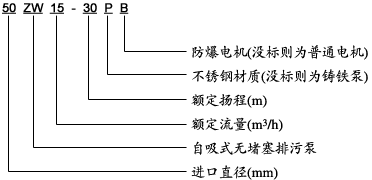

六、ZWPB型系列防爆排污不銹鋼自吸泵型號意義
七：ZWPB型系列防爆排污不銹鋼自吸泵詳細參數
型號 | 流量(m3/h) | 揚程 | 功率(KW) | 轉速(r/min) | 效率(%) | 汽蝕余量(%) |
ZW25-8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 |
ZW32-5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 |
ZW32-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 |
ZW32-9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 |
z40-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 |
ZW40-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 |
ZW40-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 |
ZW50-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 |
ZW50-20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 |
ZW50-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 |
ZW50-20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 |
ZW65-30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 |
ZW65-25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 |
ZW65-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 |
ZW65-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 |
ZW65-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 |
ZW80-40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 |
ZW80-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 |
ZW80-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 |
ZW80-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 |
ZW80-80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 |
ZW80-40-50 | 40 | 50 | 18.5 | 2900 | 50 | 3.0 |
ZW80-50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 |
ZW100-100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 |
ZW100-80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 |
ZW100-100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 |
ZW100-100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 |
ZW100-80-45 | 80 | 45 | 30 | 2900 | 55 | 4.0 |
ZW100-80-60 | 80 | 60 | 37 | 2900 | 53 | 4.0 |
ZW100-80-80 | 80 | 80 | 45 | 2900 | 50 | 4.0 |
ZW125-120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 |
ZW150-180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 |
ZW150-180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 |
ZW150-180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 |
ZW150-180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 |
ZW200-280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 |
ZW200-280-20 | 280 | 20 | 37 | 1450 | 62 | 5.0 |
ZW200-300-25 | 300 | 25 | 45 | 1450 | 59 | 5.0 |
ZW200-280-28 | 280 | 28 | 55 | 1450 | 55 | 4.8 |
ZW250-420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 |
ZW300-800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 |
