一、奧科天然氣流量表介紹計原理：

蒸汽計量表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)鈿錃?、天然氣、煤氣? 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.

• 工作原理

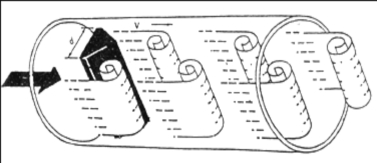

   在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦，如圖(一)所示。

                                 圖(一)

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:

      AK-LUGB-WY型是利用液體振動原理而開發的一種新型壓縮空氣流量計，該氣體流量計內體無可動部件，穩定性顯著、精度精準、使用壽命更長，廣泛應用在礦油、化工、冶金、污水等行業流體的計量，在很充裕的流量范圍下精準計量介質的瞬時流量值和累計流量值。沼氣流量計根據卡門斯特勞哈有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門渦街”。由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、zui后輸出頻率與介質流速成正比的脈沖信號（或轉換成4～20mA信號）,送至積算儀進行處理、顯示和控制。

又不受被測介質的溫度、壓力、粘度的波及，于此不容易堵、不容易卡、不容易結垢、抗高溫、耐高壓，安全防爆等級高，可適用于特殊環境。沼氣流量計有一體顯示與遠傳顯示兩種可選，同時輸出脈沖信號或者電流信號與遠程聯接。

二、特點：

1. 有僅十年的實驗實際使用和數據積累，成熟的計量原理與及使用，
2. 特別適合低速計量，計量小流量時對外界的震感波及不明顯，
3. 抗450度高溫，還可測量計量高溫介質，
4. 測量精度較高且可信，重復性好并穩定，精度可可提供千分之二，千分之分五選擇，滿足不同所需，
5. 在平穩情況下，可以測量計量粘度高流動體，并對流動體的粘度變化不明顯，
6. 適和液體和氣體的計量，對于混合型介質，多相流介質，也可以計量測量，
7. 計量部分介質，不容易因流體產生的氣旋現象影響計量精度，
8. 不容易受管道內雜質波及，不容易堵塞
9. 壓損小，僅有一般孔板流量計的六分之一，小于渦街流量計，節能耗損效果明顯。

法蘭卡裝式壓縮空氣流量計是一種zui常用的結構形式，其表體自身不帶連接法蘭，在與管道連接時，將流量計卡裝于兩片法蘭之間，再用螺栓緊固即可。其特點是體積小，結構簡單緊湊。我公司在提供產品時，同時提供法蘭和緊固螺栓，所以用戶不需到市面上購買，省去很多不必要的麻煩。故安裝費用低，安裝也非常方便。

三、主要技術參數：
    1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
    2、測量可能范圍：雷諾數為5×103～7×106
    3、正常測量范圍：雷諾數為2×104～7×106
    4、測量流速范圍：液體0.5～7m/s　氣體4～35mm/s蒸汽7～70m/s
    5、被測流體溫度：-40℃～+300℃
    6、被測流體壓力：1.6、4、25MPa
    7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
    8、重復性：指示值的0.2%；
    9、表體材料：ICr18Ni9Ti；
    10、壓力損失：△=1.2×r×V2×10-6式中：△P-壓力損失r-被測的流體密度（Kg/m3）v-管內平均流速（m/s）
    11、環境溫度：-20℃～+55℃（特殊要求定貨說明）
    12、環境濕度：≤90%RH
    13、大氣壓力：86-106KPa
    14、外供電源：3.6～224VDC
    15、內供電源：3～4.5VVDDC
    16、工作電源：80/A
    17、工作電壓：2.7～3.6v
    18、工作頻率：0.1～3000H
    19、信號遠傳距離：100mm
    20、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

四、規格及測量范圍：

五、工作原理：

六、安裝要求：

1． 盡量遠離強電裝置、高頻裝置、強開關電源裝置。流量計的供電源頭盡量與這類裝置分開。

2．  遠離高溫度熱點和輻射源直接波及。若定要安裝，須有通風散隔熱措施。

3．  避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4.    對于安裝點的上下游直管距離有需求，不然會影響被測介質在封閉管道內的正常數據，波及流量計的計量準確度。

5．  應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道穩定加固措施，并加防振墊，加強抗振效果。

6． 安裝在室內，安裝在室外應注意防水，需留意在電氣接口處將電纜線彎成U形，避免水或者雨水順著電纜線進入放大器殼里。

7．  安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

七、選型表：

八、安裝圖示：

安裝須知：

流體條件：?jiǎn)蜗蛄鞒錆M整個管道，液體中允許有少量氣泡和固定微粒，氣體中允許有少量固體、塵粒和夜霧。飽和蒸汽的干度不小于85%。不得有旋轉流和脈動流。雷諾數Re>4000。溫度，壓力在規定范圍內。

管道條件：

渦街流量計傳感器的前后應有足夠長的圓形直管段，其內徑光滑并與通徑DN*。前后直管段視前面狀態而變，確保流體為充分發展的流態。

1）整流器的安裝：場地限制，直管段無法滿足，應安裝整流器，是一種非均勻分布多孔整流器，結構簡單，成本低，安裝方便，阻力損失小。

2）安裝條件：遠離震動源，有振動時在前后直管段2D處加支架用橡皮減振。傳感器通徑圓應與前后直管段內徑圓保持同心。法蘭焊接時，密封夾緊時，管內不得有突出部分。流向應與箭頭方向*。（高溫時推薦2、3、4位置，常溫和低溫時推薦1位置，垂直管道時選3位置。

3）溫度壓力補償安裝：P------壓力變送器，T---------溫度傳感器，安裝在直管段上。

4）爆炸性場所安裝：在搬運或安裝時候承受的加速?zèng)_擊不允許超過2g。安裝要求應符合《中華人民共和國爆炸危險使用場所電氣安全使用規程》規定，渦街流量計必須與電源，信號安全柵配套使用，或者選用隔爆型傳感器（變送器），不得直接與其他供電系統連接。

九、展示圖：

1、現場安裝圖：

2、產品圖：
