目錄:深圳市新瑪科技有限公司>>EMC電磁兼容測試方案>>雷擊浪涌模擬器>> PSUG-15T3雷擊浪涌發生器模擬器
| 產地類別 | 國產 | 符合標準 | IEC61000-4-5 GB/T17626.5 |
|---|---|---|---|
| 開路電壓波 | 0.20kV ~15.00kV±10% | 電壓分辨率 | 10V |
| 短路電流波 | 0.100kA~7.500kA±10% | 輸出阻抗 | 2Ω、500Ω(源端阻抗)/2Ω、12Ω(耦合端阻抗) |
| 耦合網絡 | 內置三相五線 UACMAX380V/20A，UDC MAX 110V/10A | 工作電源范圍 | AC 220V±10% 50/60Hz |
| 儀器功率 | 2000W | 儀器尺寸 | 545mm*700mm*1700mm |
| 儀器重量 | 150kg |
PSUG-15T3雷擊浪涌發生器模擬器是針對電磁兼容-浪涌（沖擊）（SUG）抗擾度實驗的要求而專門設計的，用于評估電氣和電子設備電源線和內部連接線在經受來自開關及自然界雷擊所引起的高能量瞬變干擾時的性能提供一個評定依據。通過外置耦合/去耦網絡，對受試設備進行通信端口的浪涌測試，產品符合并超越IEC61000-4-5和GB/T17626.5最新標準要求。廣泛用于家用電器、LED照明、半導體器件、通訊設備、模組生產和電子元器件等領域。

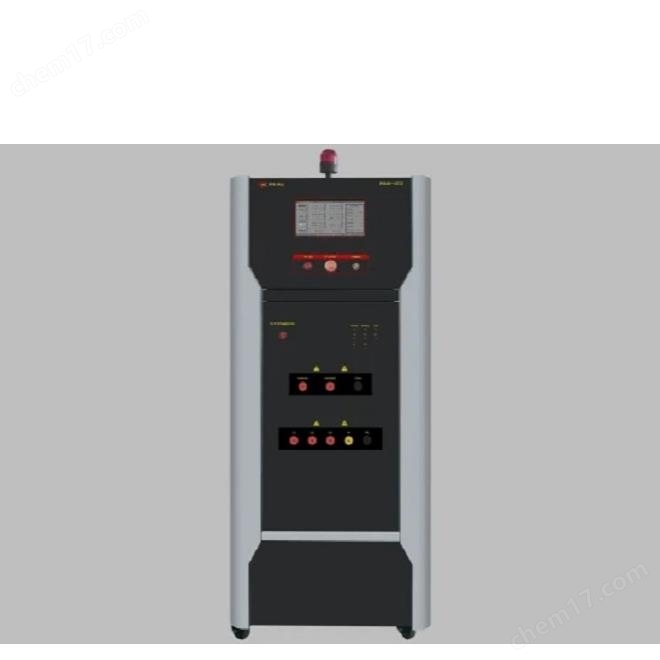

PSUG-15T3雷擊浪涌發生器模擬器
產品特點
>10.1寸觸摸屏
>可中英文切換，適應更多用戶
>內置環境溫濕度顯示，時間顯示，實時高壓顯示
>使用進口程控高壓電源，性能穩定
>內置國際標準等級參數，操作方便
>內置三相智能耦合/去耦網絡
>內置RJ45接口，可選配測控軟件實施遠程控制
>功能強大，可滿足客戶的更多測試要求
>用戶自設置模式、滿足復雜測試條件
技術參數
雷擊浪涌發生器PSUG-15T3參數 | |
符合標準 | IEC61000-4-5 GB/T17626.5 |
開路電壓波 | 0.20kV ～15.00kV ± 10% |
電壓分辨率 | 10V |
上升時間 | 1.2 μs ±30% |
持續時間 | 50 μs ±20% |
短路電流波 | 0.100kA～7.500kA ± 10% |
上升時間 | 8 μs ± 20% |
持續時間 | 20 μs ± 20% |
輸出極性 | （+）單正極性、（-）單負極性、（+/-）先正極性后負極性、（-/+）先負極性后正極性 |
輸出阻抗 | 2Ω、500Ω(源端阻抗)/2Ω、12Ω(耦合端阻抗) |
試驗次數 | 1～9999c |
間隔時間 | 10s～9999s（最短時間取決于試驗電壓） |
相位方式 | 異步、同步(0°～359°)(50 HZ～60 HZ) |
觸發方式 | 手動、自動、間隔觸發 |
耦合網絡 | 內置三相五線 |
UACMAX380V/20A ，UDC MAX 110V/10A | |
通用參數 | |
顯示屏 | 10.1寸觸摸屏 |
工作電源范圍 | AC 220V ± 10% 50/60Hz |
通訊方式 | RJ45 |
EUT電源電壓注入 | 航空插頭 |
環境溫度 | 15℃～35℃ （操作條件） |
環境濕度 | 30%～60% （操作條件） |
大氣壓力 | 86kPa～106 kPa （操作條件） |
儀器功率 | 2000W |
儀器尺寸 | 545mm*700mm*1700mm |
儀器重量 | 150kg |
儀器工作狀態指示 | 前面板LED指示燈 |
