氣動下展式放料閥在化工釜底應用案例

氣動上展式（下展式）放料閥是一種廣泛應用于各種工業領域的閥門，其特點在于結構簡單、操作方便、密封性能好、耐腐蝕性強等。該閥門主要適用于腐蝕性介質、水、空氣等管路的放料，可以與各種自控系統配套使用。

一、氣動下展式放料閥在化工釜底應用案例的結構與特點
上展式放料閥的結構主要由閥體、閥瓣、密封圈、閥桿和手輪等組成。其特點如下：
1. 閥體采用優質不銹鋼或碳鋼制成，具有良好的耐腐蝕性能和耐磨性能。
2. 閥瓣采用優質不銹鋼或硬質合金制成，具有高強度和良好的密封性能。
3. 密封圈采用優質橡膠或聚四氟乙烯制成，具有較好的耐腐蝕性和耐磨性，能夠有效防止介質泄漏。
4. 閥桿采用優質不銹鋼或碳鋼制成，具有高強度和良好的抗腐蝕性能。
5. 手輪采用鋁合金或不銹鋼制成，具有輕便、美觀、耐腐蝕等優點。

二、氣動下展式放料閥在化工釜底應用案例的結構與特點
下展式放料閥的結構主要由閥體、閥瓣、密封圈、閥桿和手輪等組成。其特點如下：
1. 閥體采用優質不銹鋼或碳鋼制成，具有良好的耐腐蝕性能和耐磨性能
。2. 閥瓣采用優質不銹鋼或硬質合金制成，具有高強度和良好的密封性能。
3. 密封圈采用優質橡膠或聚四氟乙烯制成，具有較好的耐腐蝕性和耐磨性，能夠有效防止介質泄漏。
4. 閥桿采用優質不銹鋼或碳鋼制成，具有高強度和良好的抗腐蝕性能。
5. 手輪采用鋁合金或不銹鋼制成，具有輕便、美觀、耐腐蝕等優點。

三、上展式與下展式的區別與適用范圍
上展式放料閥與下展式放料閥的主要區別在于閥瓣的啟閉方向不同。上展式放料閥的閥瓣向上運動打開閥門，向下運動關閉閥門；而下展式放料閥的閥瓣則向下運動打開閥門，向上運動關閉閥門。這種區別會導致兩種閥門在適用范圍上有所不同。
上展式放料閥適用于操作空間比較寬敞的場合，如一些大型設備的放料管路。由于其閥瓣向上運動打開閥門，所以對于一些沉淀性介質或者黏度較大的介質來說，能夠更好地避免閥門堵塞，保證介質的流通性。同時，由于其密封圈向上安裝，可以有效避免一些顆粒物進入密封圈，延長了閥門的使用壽命。
下展式放料閥則適用于操作空間比較狹小的場合，如一些小型設備的放料管路。由于其閥瓣向下運動打開閥門，對于一些黏度較小的介質來說，可以更好地避免介質在閥門處堆積，保證了介質的流通性。同時，由于其密封圈向下安裝，可以有效避免一些顆粒物進入密封圈，延長了閥門的使用壽命。

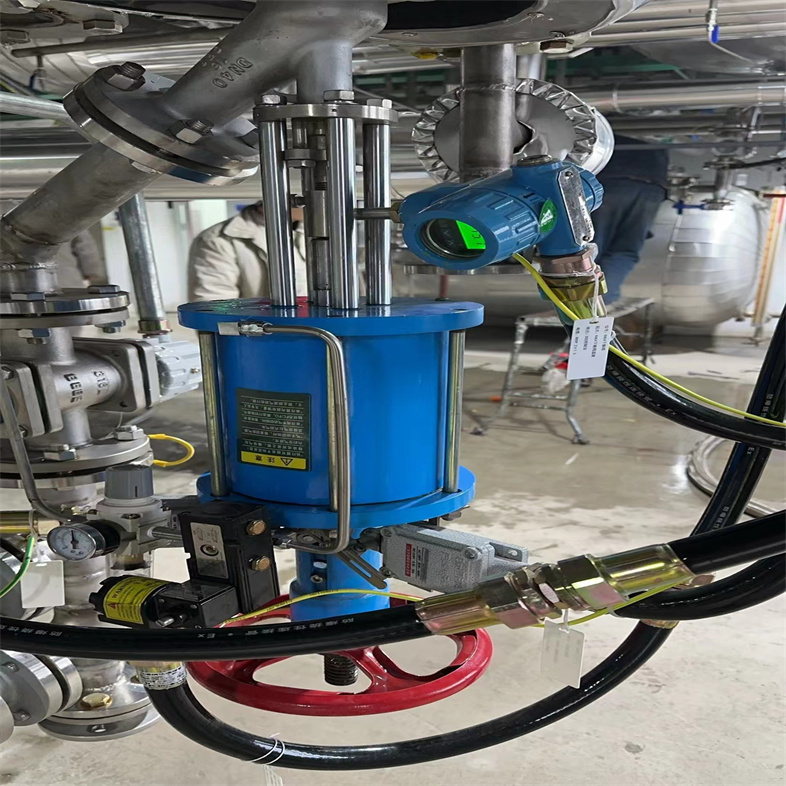

氣動下展式放料閥在化工釜底應用案例

主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

氣動下展式放料閥在化工釜底應用案例標準規范

1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008

上展式與下展式區分

放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

氣動下展式放料閥在化工釜底應用案例看圖分析上展式與下展式

氣動下展式放料閥在化工釜底應用案例主要零件材質

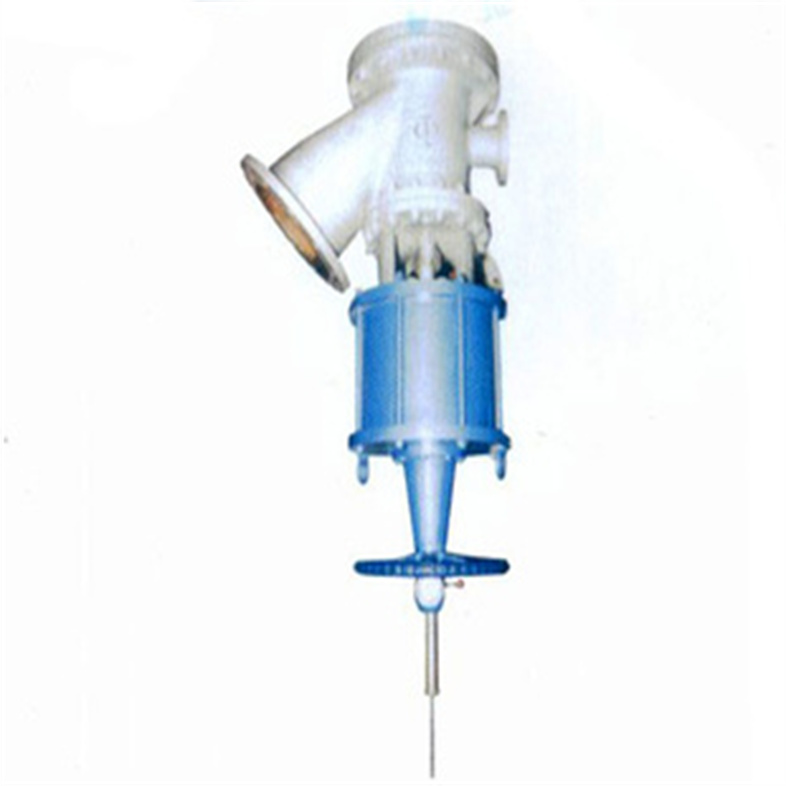

氣動下展式放料閥在化工釜底應用案例外形結構圖

氣動下展式放料閥在化工釜底應用案例主要外形尺寸（上展式）

氣動下展式放料閥在化工釜底應用案例主要外形尺寸（下展式）

總之，氣動上展式（下展式）放料閥作為一種重要的工業閥門，在各種工業領域中都有著廣泛的應用。選擇合適的類型和規格的閥門，能夠更好地滿足實際需求，提高生產效率和使用壽命。

氣動閥作為工業領域中常用的控制元件，其正確安裝對于系統的穩定運行和高效工作至關重要。以下將詳細介紹氣動閥的安裝步驟與需要注意的要點。

氣動下展式放料閥在化工釜底應用案例安裝前的準備工作

1. 檢查氣動閥

- 在安裝氣動閥之前，首先要對其外觀進行全面檢查。查看閥體是否有損壞、裂紋等缺陷，特別是要注意連接部位是否完好。

- 檢查閥桿是否能夠靈活轉動或移動。如果閥桿存在卡頓現象，可能是內部零件安裝不當或有雜質卡住，需要進一步排查并解決問題。

- 確認閥門的規格與設計要求相符。這包括閥門的口徑、壓力等級、材質等參數，要與實際使用的管道系統和工作條件相匹配。例如，在高壓系統中，必須確保氣動閥的壓力等級能夠承受相應的壓力，否則可能導致安全事故。

2. 清理管道

- 管道內部往往會存在一些雜質，如焊渣、鐵銹、灰塵等。這些雜質如果進入氣動閥內部，可能會磨損閥門的密封件，影響閥門的正常關閉和開啟，甚至導致閥門卡死。

- 因此，在安裝氣動閥之前，必須對連接的管道進行清理?？梢圆捎梦锢矸椒ǎ缬娩摻z刷、刮刀等工具清除管道內壁的鐵銹和焊渣；也可以使用化學方法，如采用酸洗的方式去除管道內的氧化層。清理完成后，用壓縮空氣將管道內部吹凈，確保無殘留雜質。

氣動下展式放料閥在化工釜底應用案例的安裝步驟

1. 確定安裝位置

- 氣動閥的安裝位置應選擇在便于操作和維護的地方。要考慮到操作人員能夠方便地接近閥門，進行開啟、關閉和調試等操作。同時，也要為日后的維修工作留出足夠的空間，便于拆卸和更換零部件。

- 避免將氣動閥安裝在振動較大的地方。振動可能會導致閥門的連接件松動，影響閥門的密封性和穩定性。如果無法避免安裝在有振動的環境中，應采取相應的減震措施，如使用減震墊等。

- 安裝位置還應考慮到介質的流向。一般來說，氣動閥的箭頭方向應與介質的流動方向一致，以確保閥門能夠正常工作。對于一些特殊結構的氣動閥，如止回閥，介質流向的正確與否直接影響其功能的發揮。

2. 連接管道

- 在連接氣動閥與管道時，首先要確保連接面的清潔和平整。對于法蘭連接的氣動閥，要檢查法蘭密封面是否有劃痕、凹坑等缺陷，如有需要進行修復或更換密封墊片。

- 使用合適的螺栓和螺母將氣動閥與管道法蘭緊密連接。在擰緊螺栓時，要按照對角對稱的方式進行，以保證法蘭受力均勻，避免出現泄漏現象。同時，要注意螺栓的擰緊力度，過松可能導致泄漏，過緊則可能損壞法蘭或閥門。

- 對于螺紋連接的氣動閥，要在螺紋處涂抹適量的密封膠，以增強密封性能。連接時要注意旋緊方向，確保螺紋連接牢固。連接完成后，清理多余的密封膠，防止其進入管道內部。

3. 安裝執行機構

- 氣動閥的執行機構通常包括氣缸、活塞、連桿等部件。在安裝執行機構時，要確保各個部件的安裝位置正確，連接牢固。

- 將氣缸與閥體按照設計要求進行連接，注意連接部位的密封。連接完成后，檢查氣缸的動作是否靈活，活塞在氣缸內的運動是否順暢。

- 根據控制要求，連接好氣動控制管路?？刂乒苈窇?yīng)保持清潔、無泄漏，并且要按照規定的走向進行布置，避免與其他設備或管道發生干涉。

氣動下展式放料閥在化工釜底應用案例安裝后的調試工作

1. 通氣檢查

- 在完成氣動閥的安裝后，首先要進行通氣檢查。緩慢打開氣源閥門，向氣動閥的執行機構供氣，觀察氣缸的動作情況。檢查氣缸是否能夠正常伸出和縮回，閥桿是否能夠隨之靈活轉動或移動。

- 檢查整個氣動系統是否存在泄漏現象。可以通過涂抹肥皂水等方法，檢查各個連接部位，如氣缸的密封處、控制管路的接頭等。如果發現有泄漏，應及時查找原因并進行處理，如擰緊接頭、更換密封件等。

2. 開關調試

- 對氣動閥進行開關調試，檢查閥門的開啟和關閉位置是否準確?？梢酝ㄟ^手動操作控制按鈕或調節控制信號，使閥門從關閉狀態逐漸打開，再從打開狀態逐漸關閉，觀察閥門的開度與控制信號之間的對應關系是否符合設計要求。

- 調試過程中，要注意閥門的關閉密封性。在閥門關閉后，檢查是否存在介質泄漏現象。如果密封性不好，可能需要對閥門的密封件進行調整或更換。

氣動下展式放料閥在化工釜底應用案例安裝注意要點

1. 環境因素

- 氣動閥的安裝環境溫度應在其規定的工作范圍內。過高或過低的溫度可能會影響閥門的材質性能和密封性能。例如，在高溫環境下，閥門的密封材料可能會老化、變形，導致密封性能下降；在低溫環境下，一些材質可能會變脆，容易出現破裂現象。

- 要避免將氣動閥安裝在有腐蝕性氣體或液體的環境中。如果無法避免，應采取相應的防護措施，如對閥門進行防腐處理，采用耐腐蝕的材質制作閥門或?yàn)殚y門安裝防護外殼等。

2. 維護通道

- 在安裝氣動閥時，要考慮到日后的維護需求，預留足夠的維護通道。維護通道應保持暢通無阻，便于維修人員攜帶工具和設備接近閥門進行維修和保養工作。

- 對于安裝在高處或狹窄空間內的氣動閥，應設置相應的操作平臺或檢修孔，以方便操作人員進行操作和維護。

3. 標識清晰

- 在氣動閥安裝完成后，應對其進行清晰的標識。標識內容應包括閥門的名稱、型號、介質流向、開啟和關閉方向等信息。這樣可以方便操作人員在日常工作中快速準確地識別和操作閥門，避免因誤操作而導致事故發生。

總之，正確的安裝步驟和注意要點是確保氣動閥正常運行的關鍵。在安裝過程中，要嚴格按照要求進行每一個環節的操作，做好安裝前的準備、安裝過程中的連接與調試以及安裝后的檢查工作，同時要充分考慮各種環境因素和維護需求，以保證氣動閥能夠長期穩定地工作。
