化工反應釜?dú)鈩?dòng)帶手動放料閥選型分析

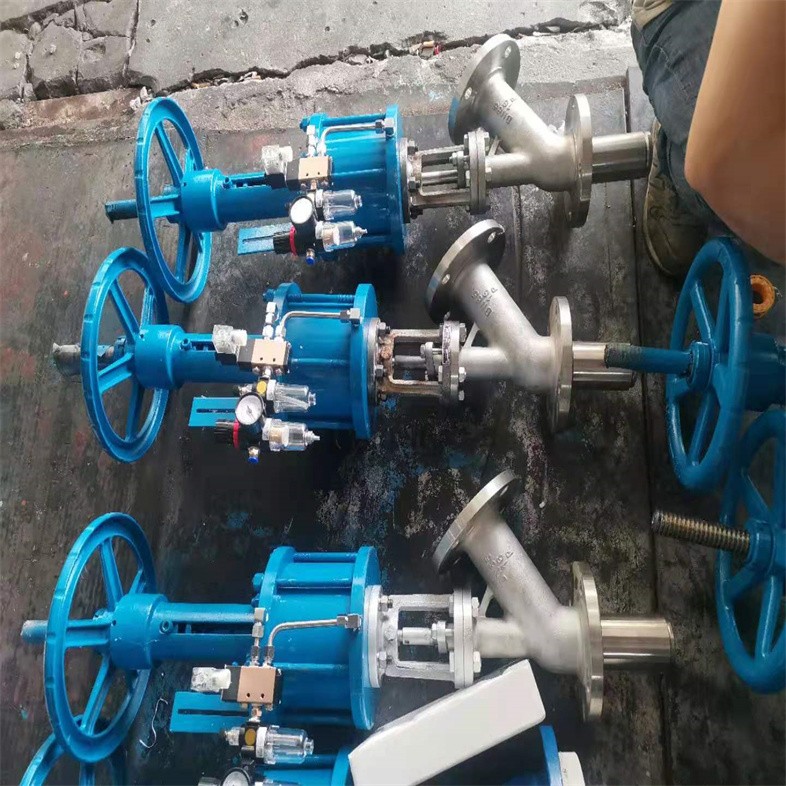

氣動帶手動放料閥由閥體、閥瓣、閥桿、閥座和氣動帶手動執行機構及配套附件等零部件組成，該閥既能氣動遠程控制，也能就地手動操作，帶行程開關、二位三通電磁閥和手輪，其適用于一些在沒有氣源的情況下也可進行手動操作，要求手動/氣動可以互相切換的工況。本產品是我廠為在沒有氣源的工況下就失去了動力源，放料閥就無法進行啟閉而設計制造的，它可實現手動/氣動的快速切換，在沒有氣源的情況下，閥門也能正常的開關，方便了閥的安裝、維修、調試，另外也可降低操作人員勞動強度和安全風險。

氣動帶手動放料閥產品優點：
氣動帶手動放料閥可實現手動和氣動雙重操作，輕松轉動手輪，將切換手柄推移到(分)指示牌，即可進行氣動操作，當氣源進入電磁閥后，電磁閥自動開啟上(或下)輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時自動關閉，紅色按鈕為手動調試使用開關按鈕，當氣源進入氣缸上部時，將活塞推向下部，即關閉放料閥；當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。關閉氣源，在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移至(合)指示牌，即可進行手動操作，轉動手輪，逆時針開啟，順時針關閉。
主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

化工反應釜?dú)鈩?dòng)帶手動放料閥選型分析標準規范

1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008

上展式與下展式區分

放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

看圖分析上展式與下展式

化工反應釜?dú)鈩?dòng)帶手動放料閥選型分析主要零件材質

化工反應釜?dú)鈩?dòng)帶手動放料閥選型分析外形結構圖

化工反應釜?dú)鈩?dòng)帶手動放料閥選型分析主要外形尺寸（上展式）

化工反應釜?dú)鈩?dòng)帶手動放料閥選型分析主要外形尺寸（下展式）

氣動閥門是工業自動化控制系統中常用的元件，正確的安裝和接線方法對于確保其性能和安全至關重要。下面是氣動閥門的安裝與接線步驟詳解。

一、氣動閥門的安裝準備

1. 在安裝氣動閥門之前，需要先確保管道的清潔，避免雜質影響閥門的正常工作。如果介質內有雜質，應在閥前管道上加裝過濾閥。

2. 根據現場安裝的技術要求，核查氣動閥門的規格、參數以及配件，確保其符合實際需求。

二、氣動閥門的安裝步驟

1. 按照氣動閥閥體上箭頭指示的方向（順流安裝）把氣動閥門的接口與管道連接，確保連接處良好的密封。如果需要焊接連接，應避免高溫傳到氣動閥的填料等處。

2. 執行器與閥門的安裝：首先檢查氣缸型號是否正確，以及氣缸的旋轉方向是否符合要求。接著，將氣缸與閥門進行連接，確保連接孔中心距與閥門上法蘭連接孔中心距一致，且氣缸軸方與閥門的軸方保持一致。

3. 安裝過程中，應保證流體、氣源潔凈，以防堵塞電磁閥或氣缸活塞。同時，應避免電磁閥的線圈帶電時覆蓋或取下，以防止過熱燒毀或觸電事故的發生。

三、氣動閥門的接線步驟

氣動閥門的接線主要包括電源供電、信號輸入和執行機構控制三個部分。具體步驟如下：

1. 準備好所需的工具和材料，如電纜、接線端子、絕緣膠帶等。

2. 根據氣動閥門執行機構接線端子的規格，選擇合適的接線端子，并按規范進行剝線處理。

3. 將電源線和控制信號線分別連接到對應的接線端子上，確保連接牢固可靠。在此過程中，務必?cái)嚅_(kāi)電源以確保工作安全。

4. 接線完成后，使用絕緣膠帶對接線部分進行絕緣處理，以避免短路等安全隱患。

5. 對接線部分進行外觀檢查和測試，確保接線無誤并符合要求。

四、氣動閥兩個口的接線方法

氣動閥通常有兩個接頭，一進一出，用于連接氣動閥的進氣口和出氣口。這兩個接口可以隨意連接，沒有左右之分。但需注意以下幾點：

1. 在連接氣動閥的進出口管道時，要確保流體方向與閥體上箭頭的方向一致。

2. 使用合適的接頭和氣管進行連接，確保連接緊密且不易漏氣。在接頭的連接部分可以鏟點生膠帶以增強密封性。

3. 如果配備了消音器，可以安裝在氣動閥的排氣口處以減小噪音。

通過遵循以上安裝與接線步驟，可以確保氣動閥門的正確安裝和接線，從而保證其正常工作和延長使用壽命。
