110kV 電纜GIS終端內部氣隙局部放電缺陷案例
湖北中試高測電氣控股有限公司為您解答：110kV 電纜GIS終端內部氣隙局部放電缺陷案例
案例經過

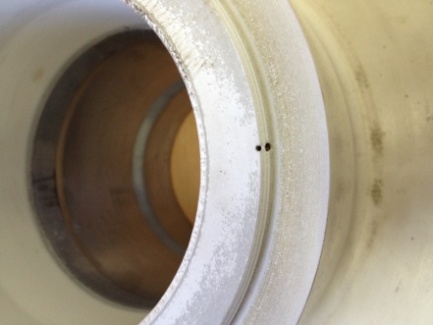

2013年9月，對某110kV電纜線路進行時發現其變電站內部分存在局部放電信號，定位結果顯示局部放電缺陷位于該電纜線路B相GIS終端電纜倉內。隨后，對B相電纜倉進行開倉檢查并更換電纜終端，更換后異常信號消失。對更換下來的GIS終端進行X光檢測和解體發現在環氧套管地電位金屬內襯件端部存在3.9mm不規則氣腔，驗證了局部放電檢測的有效性。
點擊添加圖片描述（多60個字）
（二）檢測分析方法

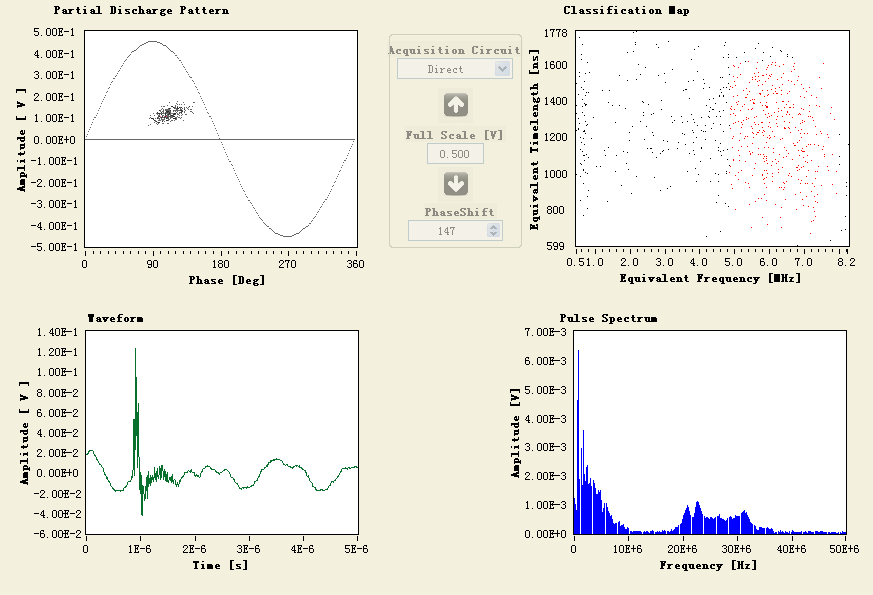

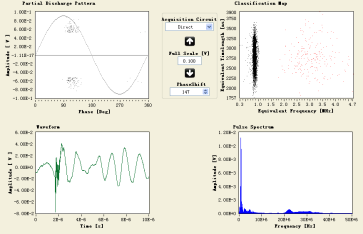

110kV 電纜GIS終端內部氣隙局部放電缺陷案例采用高頻局部放電檢測儀器對上述110kV電纜終端接地箱進行檢測，檢測圖譜如圖5-11所示。由檢測圖譜可知，在三相電纜接地箱處均能檢測到明顯的局部放電信號，其中，B相幅值大，達到200mV左右；A、C相幅值較小均在80mV左右。且在同一同步信號下，A、C相放電信號與B相信號極性相反，表明局部放電信號穿過B相傳感器的方向與穿過其他兩相傳感器的方向相反，即局部放電信號沿著B相電纜終端接地線傳播，再經同一接地排傳播至其他兩相的接地線，因此確定局部放電源位于B相GIS電纜終端。同時，采用特高頻傳感器和高速示波器對上述局部放電源位置進行了確認。
點擊添加圖片描述（多60個字）
點擊添加圖片描述（多60個字）
（a）A相檢測圖譜B相檢測圖譜C相檢測圖譜
圖5-11 110kV電纜終端接地箱處高頻局部放電檢測圖譜

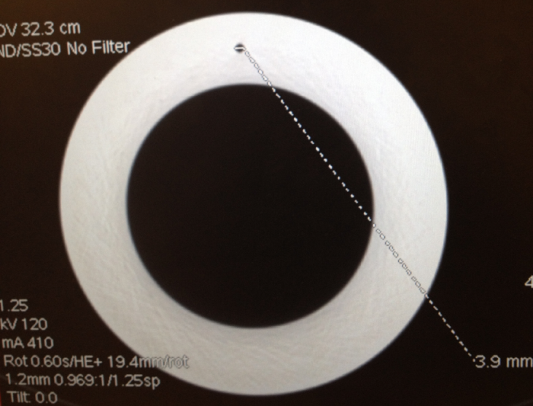

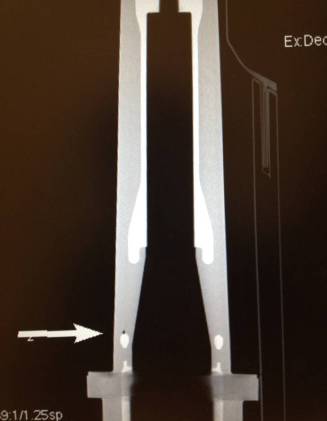

采用GE數字化放射攝影系統（CT）對該環氧套管進行X光掃描，掃描結果如圖5-12所示，由圖可見，在該GIS終端套管底部內襯件端部存在3.9mm不規則氣隙，解體切割后的氣隙如圖5-13所示。
點擊添加圖片描述（多60個字）
點擊添加圖片描述（多60個字）
圖5-12環氧套管CT掃描重建橫向與縱向斷面圖
點擊添加圖片描述（多60個字）
點擊添加圖片描述（多60個字）

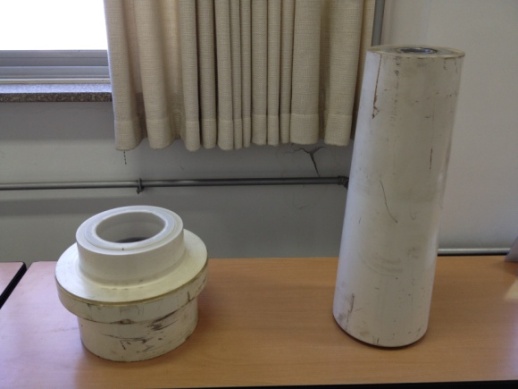

圖5-13解體切割后的氣隙
（三）經驗體會
（1）該案例表明高頻局部放電檢測不僅能發現電纜中間接頭的局部放電缺陷，通過在電纜終端接地箱處進行檢測，還能有效發現電纜終端甚至GIS倉體內部的局部放電缺陷。
（2）通過對三相高頻檢測圖譜中時域脈沖的極性和幅值分析，可以很容易的辨別出缺陷的相別。
（3）對缺陷設備進行的X光檢測和解體分析驗證了高頻帶電檢測的有效性，對于該項技術的推廣應用具有重要意義。
