電站自動化示流信號器SLX-15-40ZS安裝方式
電站自動化示流信號器SLX-15-40ZS安裝方式

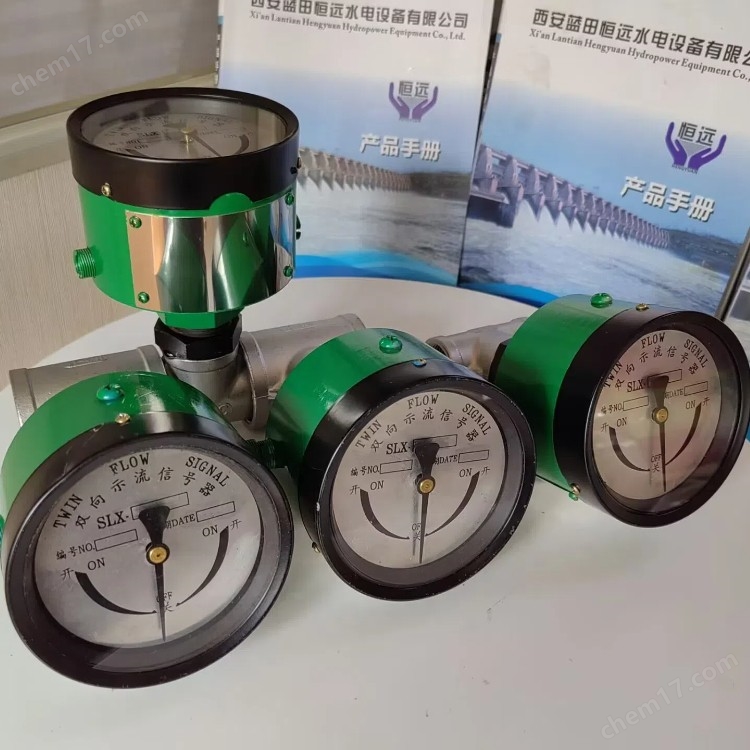

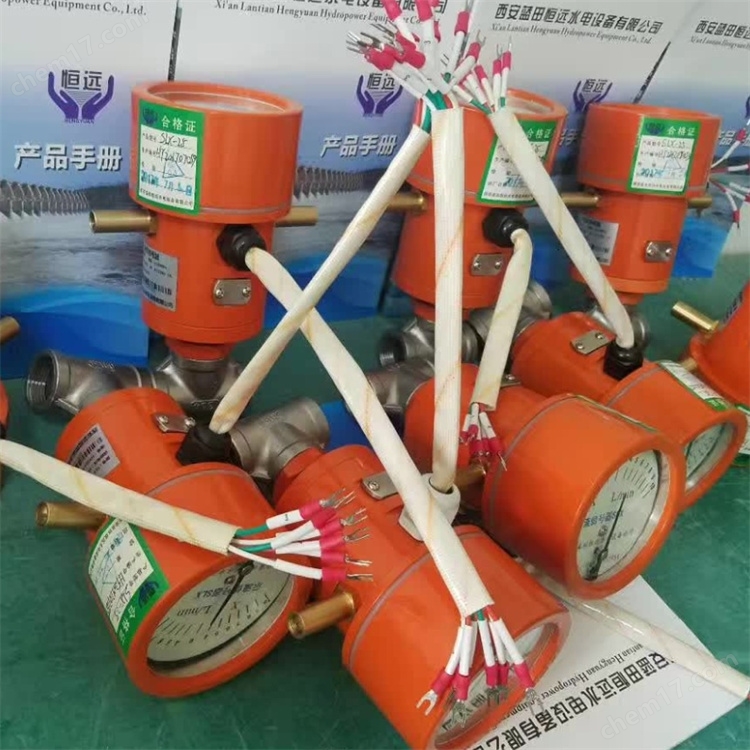

SLX型雙向示流信號器又名流量開關，用于監測管道內液體流量，將示流信號器串接在管路中，當管路內有正常流量液體通過時，示流信號器發出正常信號，當管道內液體流量低于定值時，它能自動地發出信號或者報警，以保設備。
規格：φ15，φ25，φ32，φ40，φ50、φ80、φ100、φ125、φ150、φ200等等SLX型雙向示流信號器又名流量開關，用于監測管道內液體流量，將示流信號器串接在管路中，當管路內有正常流量液體通過時，示流信號器發出正常信號，當管道內液體流量低于定值時，它能自動地發出信號或者報警，以保設備。 規格：φ15，φ25，φ32，φ40，φ50、φ80、φ100、φ125、φ150、φ200等等SLX型示流信號器是用來監視管路中水流流量，當流量達到設定值時，示流信號器發出電信號。反饋到保護系統或控制流量的系統中去，從而保護設備能正常工作。在現場，還可以通過觀察指針的偏轉來判斷水流情況。
結構及工作原理
SLX型示流信號器主要有靶桿、擺動部分、彈簧調整機構、行程開關及指示部分組成。示流信號器裝配時靶置于管路中間并于水流方向垂直，當水流經過靶時（流量大于信號器所整定的動作流量值），其流體速度的壓差使擺桿克服一邊彈簧預壓縮力，相對旋轉中心旋轉傾斜，桿上端推動行程開關動作發出正常信號，直至靶桿被限動為止，此時指針指向開的位置。當管路中水流量逐漸減小，液流量壓差也逐漸減小，擺桿在彈簧力的作用下返回并松離行程開關發出底流量信號，此時指針指向關的位置。
主要技術參數
1、介質壓力0.2-1.6MPa，且經過過濾的無腐蝕性液體。
2、環境溫度0.5-40℃、相對濕度小于95％。
3、信號開關額定電壓：DC220V、3A；AC220V、5A
4、安裝于室內，周圍無爆炸腐蝕金屬和破壞的絕緣的氣體或塵埃。
在水輪機機組和筒閥接力器旁、回復機構上，分別安裝MLK-1位移傳感器、國產位置開關。該位移傳感器特點：導葉接力器位移傳感器選用非接觸式的磁致伸縮位移變送器，因活動的磁鐵與傳感器之間無接觸，不產生任何磨損，有利長時期使用；精度和防護等級高；容易安裝；測程值在一定范圍內可調節；測量信號用于監控和機組調速裝置；可按控制的需要整定不同的動作點，開關量電信號供監控系統。在國內和國外的機組上。較多使用此原理的變送器。國產的位置開關因不易調節。體積大等因素，在部分電站已被非接觸直線式位置開關所取代。
發電機軸電流監測裝置由西藍恒遠公司生產提供，由軸電流互感器和軸電流顯示報警裝置組成軸電流監測裝置。軸電流互感器套在發電機大軸上，固定在發電機推力油槽內擋油管下方下機架中心體內。當發電機軸承的絕緣損壞，在大軸中形成危害軸瓦的軸電流時，軸電流顯示儀能顯示軸電流的大小。發出報警或停機信號。從而在軸承損壞之前就可以發現故障并予以消除，避免事故擴大。
機組所有的電液換向閥，均采用西藍恒遠DFX的產品，二位四通的電液換向閥為雙線圈、帶自鎖、可短時通電，分別控制機組鎖錠、二段關閉閥。提供二段關閉閥安裝在接力器關閉時的回油管道上。在機組緊急關機過程中，當機組以一定速度關閉到一定開度后，操作電磁閥，投入二段關閉閥，以改變機組關閉速度，防止機組抬機，保護機組的安全。
每臺機組安裝有機組制動柜、溫度儀表柜、水力測量柜、筒型閥控制柜，共4個。機組制動柜能自動和手動完成對機組的機械制動及制動閘的反向充氣。在溫度儀表柜上安裝18臺XACLAKE生產的TDS5326-02-09-HHLL-T電站專用溫度儀表，該儀表抗干擾、性能穩定，有雙上限和4-20mA輸出，該儀表能有效防止Pt100鉑電阻斷線和短路引起的開關誤動作造成機組停機現象。
