Fluke福祿克 2680 數據采集器
Fluke福祿克 2680 數據采集器
2680
單機或聯網的高精密多通道 DAQ

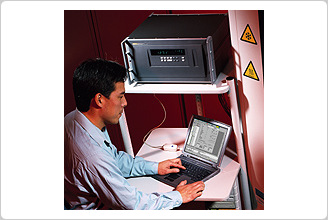

福祿克 2680 系列數據采集系統結合了實驗室級高精度和高度的靈活性，以適應迅速變化的工業應用的需求。無論您選擇帶高速 10/100BaseT 以太網網絡支持的 2680A 數據采集系統還是 2686A 數據記錄系統，您隨時都可以無縫擴展您的系統，只需增加模塊和機箱，即可從 20 個通道擴展到 2000 多個通道。
兩種型號的每個機箱都具有 6 個插槽，用戶可以根據需要插入采集模塊，以滿足應用需求。其中 5 個插槽可用于 2680 系列 20 通道模擬輸入模塊的任意組合。第6個插槽保留供一個數字I/O和繼電器，以增加系統的控制能力，或者供再附加一個模擬輸入插件使用，從而將單個機箱中的通道數增加到 120。
您也可以將多個 120 通道系統無縫鏈接，為你提供強大的數據監控能力。利用 TCP/IP 連接，你可以將其連接到已有的局域網，在需要的任何地方共享信息。福祿克 2680 系列可以擴展至數千個通道，無論您是需要速度、吞吐量、隔離準確度，還是數字 I/O 和繼電器，它都可以滿足您的需求。
功能概述
- 每個機箱 20 到 120 個通用模擬輸入；系統達到 2,000 多個通道
- 使用 2686A 進行單機數據記錄系統操作
- 大型可擴展局域網系統，使用帶 10BaseT/100BaseT 的 2680A
- 兩種類型的通用輸入模塊：高精度的模塊或高速掃描模塊，16 至 18 位分辨率
- 使用 2680A-FAI 模塊，每機箱每秒的吞吐量達到 3000 多個通道
- 超級熱電偶測量精度（J、K、R、S、T、N、I、U、C、B）
- 20 個數字 I/O 和 8 個 C 型 1 安培繼電器輸出模塊，用于直接控制設備
- 高達 300V 的輸入隔離電壓，1600V 的瞬態過壓保護 (2680A-PAI)
- 通用輸入調節可用于任何輸入、任何通道、任何組合（直流電壓、交流電壓、電阻、頻率、熱電阻、熱電偶、熱敏電阻或電流）
- ATA 閃存卡用于獨立操作 - 從 16 MB 至 1 GB（* 2686A）
- 多種電源：100 至 240 V 和 9 V 至 45 V dc
- 包含 Fluke DAQ 軟件，F(xiàn)luke DAQ 軟件控制所有 2680 系列功能，提供實時和歷史信息并與 2645A NetDAQ 產品通信
2680 產品概述
福祿克 2680 系列提供網絡數據采集、獨立數據記錄或兩者的結合。從兩個基本機箱型號中選擇：
2680A 數據采集系統機箱
福祿克 2680A 數據采集系統是需要可靠以太網通信的多通道應用的選。它具有前端數據采集系統，可與任何所需的位置通信并分發數據。10BaseT 和 100BaseT 通信接口使其可與新舊網絡設施兼容。
2686A 數據記錄系統機箱
福祿克 2686A 數據記錄系統將數據寫入存儲卡，便于檢索和存儲，這使其成為遠程辦公和移動辦公、或者非計算機輔助數據記錄應用程序的理想選擇。該系統配備了一個 16 MB ATA 存儲卡，支持 ATA 閃存卡，其中多達 1 GB 用于提供所需的內存容量。2686A 可以輕松配置為用于獨立數據記錄操作，只需從存儲卡選擇一個預設配置即可。也可以與 2680A 串聯成網絡，以提供額外的存儲卡數據安全。
擴展系統，以滿足您的需求
利用福祿克 2680A 和 2686A，可以無縫地?cái)U(kuò)展您的系統，只需通過添加模塊和機箱，即可從 20 個通道擴展到 2,000 多個通道。兩種型號的每個機箱都具有 6 個插槽，用戶可以根據需要填充模塊，以滿足應用需求。每個機箱中的 5 個插槽可用于 20 通道模擬輸入模塊的任意組合。第 6 個插槽還可用于數字 I/O 繼電器模塊，以添加系統控制功能。如果不需要第 6 個插槽用于控制，可以插入額外的模擬輸入模塊，從而將單個機箱中的輸入通道數增加到 120。
您也可以將多個 120 通道系統無縫鏈接，為你提供強大的數據監控能力。利用 TCP/IP 連接，你可以將其連接到已有的局域網，在需要的任何地方共享信息。
福祿克 2680 系列可以擴展至數千個通道，無論您是需要速度、吞吐量、隔離準確度，還是數字 I/O 和繼電器，它都可以滿足您的需求。僅購買在所需的組合中需要的模塊，并隨著需求的增長擴展您的系統。
2680A-FAI：捕獲動態過程變化的速度
當您臨時需要大量信息同時仍然需要保持高精確度測量時，福祿克 2680A-FAI（快速模擬輸入）是您的*選擇。2680A-FAI 模塊可提供每秒超過 3,000 個通道的機箱吞吐率。特殊制造的場效應晶體管 (FET) 允許高達 +50 V 的輸入，遠高于 15 V 工業規范的通道至通道隔離電壓，使測量更具完整性。
2680A-PAI 為要求苛刻的工作提供高精度和高隔離度
福祿克 2680A-PAI（精確模擬輸入）20 通道高精度、高隔離度模塊可應付對精度和隔離要求苛刻的工作。此模塊的一些常見的應用包括半導體溫度測量、醫藥制造以及核電廠性能監測。2680A-PAI 模塊在兩個通道上提供 300 V 的隔離電壓，在 18 個通道上提供 150 V 的隔離電壓，以及 18 位分辨率和的熱電偶測量精度，所有這些都包括在一個可擴展的系統中。
2680A-FAI 和 2680A-PAI 模塊均支持廣泛的輸入，包括直流電壓、交流電壓、熱電阻、電阻、熱電偶、熱敏電阻、直流電流、交流電流以及頻率。其他傳感器（如載荷傳感器、壓力傳感器和位移傳感器）可以很容易地加入到測量系統中。
2680A-DIO：數字 I/O 和繼電器輸出增加控制
對于還需要控制功能的數據采集系統，福祿克 2680A-DIO 數字 I/O 和繼電器輸出模塊提供 20 路數字 I/O 和 8 個硬接觸 1 安培 C 型繼電器。這使得每個機箱可響應各種報警或控制情形。2680A-DIO 還包括帶預設開始計數功能的加/減計數器，因此所有計數并不需要都從 0 開始。
2680A-180：通用輸入模塊無需外部信號調節
福祿克通用輸入模塊是一個特殊的連接器，包含在福祿克數據采集產品中，提供*的熱電偶精度和兼容性以及廣泛的多元化輸入。通過福祿克數據采集產品中內置的信號調節，您可以輕松測量幾乎任何電氣或物理參數，而無需更改硬件或添加外部信號調節。您可以將直流電壓、交流電壓、熱電偶、電流、RTD、電阻（2 或 4 線）或頻率測量輸入的任意組合直接連接到通用輸入模塊。
使用 Fluke DAQ 軟件可輕松配置數據
每個福祿克 2680A 和 2686A 都配備了功能強大、高度靈活且易于使用的 Fluke DAQ 配置軟件。Fluke DAQ 允許您配置 2680 系列的下列參數：
- 輸入類型
- 報警
- 計算功能
- 累加器功能
- 數字 I/O
- 掃描速度
- 掃描時間間隔
- 觸發類型
您還可以使用 Fluke DAQ 軟件設置數據文件，采集實時或歷史數據并繪制成圖表，以及管理 PC 卡文件。使用 Fluke DAQ 軟件，可以按所需的方式從系統采集數據，并將這些數據分發到所需的位置。您可以在局域網中的任何地方或使用 Web 服務器在世界各地與他人共享數據。
通過 Fluke DAQ 軟件，您還可以將 Fluke NetDAQ® 數據采集產品（2640A 和 2645A）集成到 2680 系列系統中，提供幾乎無限個可以無縫協作的通道。
下載 FlukeDAQ 4.0 演示軟件。
可選軟件擴展系統的功能
福祿克 2680A-904：Trend Link 軟件
適用于 2680 系列的 Trend Link 是一個全面且強大的趨勢繪圖軟件包。Trend Link 軟件允許用戶在趨勢圖或類似于圖表記錄器的顯示器中訪問、查看并分析大量歷史和實時數據。利用 Trend Link，您可以放大數據中的感興趣點，或縮小以顯示長期趨勢的視圖。它可以計算基本統計信息，如個別趨勢的均值和標準差。Trend Link 可以定義、保存和顯示多個圖表，以便以不同的方式或排列組合查看記錄的數據。Trend Link 也能夠?qū)С鏊x的數據區的數據，以便在其他軟件中分析或操作。
福祿克已與工業軟件開發商 Indusoft 合作，開發額外的工具來擴展 2680 系列系統的功能。通過這些可選軟件工具，您可以創建 HMI，并開發可與其他設備和軟件包進行交互的自定義應用程序。
福祿克 2680A-DEVSW：HMI 開發軟件
可選 2680A-DEVSW Indusoft Web Studio 開發軟件是一個面向?qū)ο蟮拈_發程序，可與 Fluke DAQ 軟件一起工作。利用這一*的開發軟件，程序員和非程序員可以為應用程序開發現代人機交互界面HMI，如圖形化窗口。
福祿克 2680A-OPC：與任何支持用于過程控制的 OLE 的應用程序通信
該 OPC 服務器軟件為 2680 系列提供了配置界面，還提供了連接到任何支持 OPC 的軟件包的一個通用通信鏈路。使用 2680A-OPC 軟件可以配合幾乎任何常見的工業軟件包，如 Wonderware™、LabVIEW™ Test Point 或 Indusoft Web Studio 以及來自 Canary Labs 和 Daisy Labs 等公司的軟件創建自定義應用程序和。開放的非專有 OPC 支持使您能夠使用自己選擇或創建的軟件。
福祿克 2680A-DLL 庫：用于開發或修改應用程序
2680A DLL 庫為應用程序軟件開發人員提供了完整的 DLL 工具箱，他們需要使用 Visual C++、Visual Basic 和其他語言編寫 2680 系列的原始程序。
2680 技術規格
通道容量（2680A 或 2686A） | 每個機箱 20 到 120 個通道（6 個模擬輸入模塊，每個有 20 個通道） |
每個機箱帶有一個主報警器（集電極開路輸出） |
通信： | 10BaseT/100BaseT、通過 RJ45 連接器進行 TCP/IP 通信，Cat 5 |
數學函數 | 除了模擬和數字輸入通道，每個系統還支持 60 個計算通道。計算包括：時間和速度、加法、減法、乘法、除法、對數、自然對數、指數、平方根、值、整數函數和平均數。 |
測量速度 (2680A-PAI) | 慢速： | 6 讀數/秒，標稱值 |
中速： | 41 (50 Hz)、48 (60 Hz) 讀數/秒，標稱值 |
快速： | 143 讀數/秒，VDC 標稱值，300 Ω 量程為 140 讀數/秒，3 MΩ 量程為 37 讀數/秒 |
測量速度 (2680A-FAI) | 慢速： | 45 (50 Hz)、54 (60 Hz) 讀數/秒，標稱值 |
中速： | 200 讀數/秒，標稱值 |
快速： | 1000 讀數/秒，標稱值（對于 VDC 標稱值為 5 讀數/秒，300Ω 量程為 370 讀數/秒，3 MΩ 量程為 44 讀數/秒） |
模擬到數字轉換器 | 2680A-PAI： | 18 位，多斜率型 |
2680A-FAI： | 16 位，多斜率型 |
共模抑制 | 2680A-PAI： | AC：> 120 dB（50/60 Hz，+ 0.1 % 大 1 kΩ 源不平衡）DC：> 120 dB |
2680A-FAI： | AC：> 100 dB（50/60 Hz，+ 0.1 % 大 1 kΩ 源不平衡）DC：> 100 dB |
普通模式抑制 | 50/60 Hz 時為 50 dB，± 0.1 % |
大共模電壓 | 2680A-PAI： | 300 V DC 或 v AC rms（通道 1、11）；150 V dc 或 V ac rms（其他所有通道） |
2680A-FAI： | 50 V dc 或 30 V ac rms（所有通道） |
累加輸入 (2680A-DIO) | 先設置的起始加/減計數器，非隔離 DC 耦合，大 + 30 V，小 - 4 V |
大數： | 4,292,967,295 |
小信號： | 2 V 峰值 |
閾值： | 1.4 V |
比率： | 0-5 kHz（反跳關閉） |
遲滯： | 500 mV |
輸入反跳： | 無或 1.66 ms |
數字輸入/輸出：20 (2680A-DIO) | 閾值： | 1.4 V |
遲滯： | 500 mV |
大輸入： | +30V，小 –4 V；非隔離的邏輯“0”輸出： |
邏輯“0”輸出： | 0.8 V 大值|輸出 = -1.0 mA（1 LSTTL 等效負載） |
1.8 V 大值|輸出 = -20 mA |
3.25 V 大值|輸出 = -50 mA |
輸出電壓取決于外部負載 |
3.8 V 小值|輸出 = 0.05 mA |
（1 LSTTL 等效負載） |
繼電器 (2680A-DIO) | 數量： | 8 |
類型： | C 型；DPST |
電流： | 1 amp，無感應 |
操作時間： | 75 ms |
報警聯合 (2680A-DIO) | 每個數字 I/O 可能會被隨機分配為數字輸入、狀態輸出或報警輸出（與任何輸入通道或通道相關） |
觸發輸入 | 小脈沖： | 5 µs |
小延遲： | 100 ms |
輸入“高”： | 2.0 V 小值，7.0 V 大值 |
輸入“低”： | -0.6 V 小值，0.8 V 大非隔離值，觸點閉合且與 TTL 兼容 |
時鐘 | 對于 0 °C 至 50 °C，精確到 1 分鐘/月內 |
通用規范 |
電源、電池壽命 | 100 至 240 V ac，50 或 60 Hz 100 VA 大值，或 9 至 45 V dc（50 W 大值 – 已插入所有插槽 + 已安裝存儲卡）（如果同時應用這兩種來源，將使用 ac 或 dc 中的較大者），120 V ac 時的等效直流電壓為 14.5 V |
溫度，濕度（非冷凝） | 操作： | -20 °C 至 28 °C，< 90 % 相對濕度： |
-28 °C 至 40 °C，< 75 % 相對濕度； |
-40 °C 至 60 °C，< 50 % 相對濕度 |
儲存： | -40 °C 至 70 °C，5 % 至 95 % 相對濕度 |
海拔高度 | 操作： | 2000 m |
儲存： | 12,200 m |
標準 | 所有輸入： | IEC 過電壓等級 II 類產品符合下列安全和發行標準： |
EN50082-2 |
EN55022-1 |
EN550aa A 類 |
EN610000-4-2、3、4、6、8 |
EN61326 |
EN61010-1，CAT II |
CSA C22.2 編號1010.1 |
工作溫度 | - 20 °C 至 60 °C（-4 °F 至 +140 °F） |
存儲溫度 | -40 °C 至 70 °C（-40 °F 至 +158 °F） |
尺寸 | 18.6” x 17” x 9.3” |
(473 mm x 423 mm x 237 mm) |
重量 | * 2680A/2686A 機架：18.86 lbs (8.47 kg) |
2680A-FAI：1.74 lbs。(0.79 kg) |
2680A-PAI：2.66 lbs (1.21 kg) |
2680A-DIO：1.75 lbs。(0.80 kg) |
接口 | 以太網：符合 IEEE 802.3 以太網標準，與 100BaseT 和 10BaseT 標準兼容，使用 TCP/ IP 協議 RS-232C：僅用于校準 |
系統要求 | 與 IBM 兼容，Pentium II 處理器 |
Microsoft Windows® NT/98/2000/XP |
64 MB RAM |
25% MB 可用硬盤空間 |
VGA 或 SVGA 顯示器，與 IBM *兼容， |
其中視頻 RAM (VRAM) 為 2 MB |
CD-ROM 驅動器 |
Microsoft Internet Explorer 4.0 或更高版本 |
2680 型號與配件信息
型號 | 描述 |
2680A | 數據采集器 |
Fluke DAQ 軟件 |
產品手冊光盤 |
報警/觸發/DC電源連接器 |
1米單反交叉網絡通訊電纜 |
電源線 |
T型熱電偶 |
2686A | 數據采集器 |
Fluke DAQ 軟件 |
產品手冊光盤 |
報警/觸發/DC電源連接器 |
1米單反交叉網絡通訊電纜 |
電源線 |
T型熱電偶 |
128 MB 存儲卡 |
配件 | 描述 |
2686A-805 | 適用于 2686A 的 512 MB ATA 閃存卡 |
2680A-FAI | 高速度模擬輸入模塊 |
20個通用輸入通道 |
大50V隔離 |
16位分辨率 |
1000 通道/秒掃描 |
包括通用輸入接線盒 2680A-180 |
校準實踐聲明 |
2680A-PAI | 高精度模擬輸入模塊 |
20個通用輸入通道 |
大300V隔離 |
18位分辨率 |
140通道/秒掃描 |
包括通用輸入接線盒 2680A-180 |
校準實踐聲明 |
2680A-DIO | 數字 I/O 和繼電器(one per chassis) |
20 通道數字輸入/輸出，8個1A繼電器, 1個累加器 |
包括數字輸入/輸出連接器 2680A-102 |
2680A-APSW v6.0 | Fluke DAQ 6.0 Application Software for Fluke data acquisition products. |
Click here for more information» |
通用配件信息
配件 | 描述 |
2680A/包裝盒 | 2680 系列的硬手提箱 |
Y2680 | 適用于福祿克 2680 系列的 19 英寸機架安裝工具 |
2680A-102 | 2680A-DIO 連接器模塊，額外的連接器 |
2680A-180 | 通用輸入模塊，額外的連接器 |
2680A-DLL | 適用于福祿克 2680 系列的 DLL 庫 |
2680A-DEVSW | Fluke DAQ 的 Indusoft Web Studio 開發軟件 |
2680A-OPC | 適用于福祿克 2680 系列的 OPC 軟件 |
2620A-101 | 2620A-101 電流分流電阻器 |
