中國臺灣Chroma 63000系列 可編程直流電子負載 ?
63000系列 可編程直流電子負載 主要特色:
- 額定功率:250W、350W
- 電壓范圍:150V
- 電流范圍:高60A
- 定電流、定電阻、定電壓及定功率操作模式
- 使用者自訂波形 (UDW)
- 定阻抗(CZ)模式模擬電容性負載開機
- 外部負載電流模擬
- 即時的電源供應器負載暫態響應模擬
- 可透過前面板直接編程100組時序
- 高精準度的電壓及電流量測
- 待測物過電流/過載保護時,電壓、電流及大功率點(Pmax)的保護點量測
- 時間量測、電池放電計時
- 短路模擬
- 智慧型風扇控制
- 保護功能:過電流(可調)、過溫度、過功率 (可調) 保護與過電壓、反向告警
- USB (標配)、Ethernet (選配)、GPIB (選配)介面
63000系列 可編程直流電子負載 主要功能特色

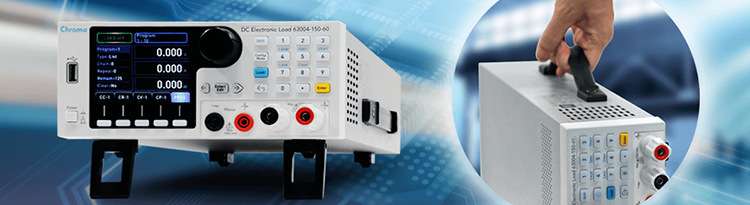

可編程直流電子負載 PROGRAMMABLE DC ELECTRONIC LOAD MODEL 63000系列
|
63000系列直流電子負載,主要是切換式電源供應器、A/D電源供應器、功率電子組件、適配器、3C用電池、充電器及一些電力電子組件等產品測試使用。大350W的額定功率,適合各種小功率電源產品的測試。 63000系列為150V與600V,二種電壓規格,功率范圍為250W與350W、單一臺的大電流可達60A。桌上型的電子負載體積小、重量輕、方便移動,適合研發與驗證單位使用。 全系列的型號,皆搭配*的使用者自定義波形(UDW),可模擬真實的電流波形以滿足電源測試的需求。再者,亦提供了100組的儲存功能,并可隨時呼叫使用者所儲存的設定值。在自動化的測試上,此儲存、呼叫的功能可縮短測試時間。在量測方面,63000系列亦提供高精準的量測功能,實時且精準的電壓、電流量測,每個型號都具備三個檔位;此外,短路測試是電源測試的必要測試項目之一,63000系列提供的短路仿真功能,能有效解決電源測試及自動化測試的應用需求。 透過前面板的LCD顯示器及旋鈕,即可在63000系列電子負載上做簡易的操作與設定,更能透過Ethernet、USB和GPIB等接口進行遠程有線或無線的控制。 內建的PWM風扇轉速控制可減少風扇所造成的噪音。63000系列還具有過電流、過功率、過溫度的保護功能及過電壓與正負極反向的告警機制,可大幅提高產品可靠性,是工程測試及自動測試系統整合得以信賴的產品。 |
基本負載應用 |
定電流模式
 定電壓模式
| 定電阻模式  定電壓模式
| |
|

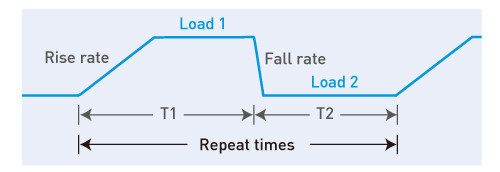

動態負載 |
- 動態負載可編程的參數:電流高/低準位、T1/T2、爬升率/下降率與執行次數
- 執行次數的設定范圍為1 ~ 65,535
- 150V機種的電流爬升小反應時間為20μs
- 適合應用于測試D/D轉換器測試
- 單一脈沖電流負載設定執行次數為一次時,可進行單一脈沖電流拉載,適合測試電池的瞬間大電流耐受程度。

 動態變化達25kHz One Shot 脈沖電流
| | |
定阻抗模式 (CZ Mode) |
避免切換式電源供應器送電時瞬間對主板上的電容充電,而產生涌浪電流導致觸發電源供應器的過電流保護機制而無法順利開機,因此電源供應器需進行容性負載開機測試,為此63000系列提供定阻抗負載模式。定阻抗模式為仿真實際的感抗、阻抗、容抗與負載來進行拉載 拉載電流更趨近真實。 |  |
高精準度量測三檔位 |
- 高、中、低三個負載操作文件位與量測檔位
- 電壓、電流、功率的量測規格分別為
- 電壓0.02%+0.02%F.S.
- 電流0.05%+0.05%F.S.
- 功率0.1%+0.1%F.S.
|  |

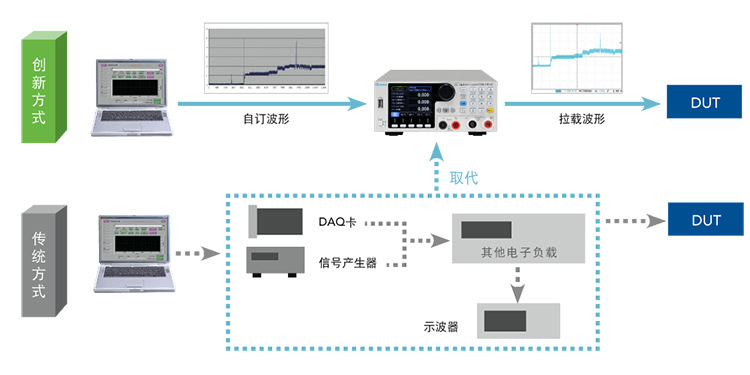

用戶自定義波形功能(UDW) |
傳統拉載任意電流波形的方式需經由DAQ卡或任意波形產生器將電流波形送給電子負載進行拉載;創新的使用者自定義波形方式是將電流波形儲存在內建的閃存(Flash),可儲存10組電流波形,高可達150萬個波形點數,拉載實際電流的同時,亦提供拉載過程中所發生大峰值電壓的正負值,大大節省以示波器確認電壓峰值的時間。
|

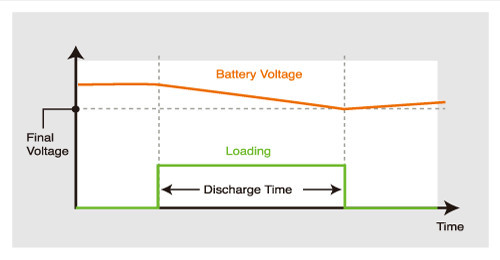

電池放電測試 |
- 三種放電模式 : 定電流、定電阻與定功率模式
- 設定截止電壓與停止時間(1秒~100,000秒),讓電子負載能正確的停止拉載,確保電池不因過度放電而損壞
- 測量電池的放電電量(WH、AH)與總放電時間
- 亦可應用于超電容的放電時間測試和其他相同應用等
計算電池放電電量 (WH & AH)
|
|
可編程負載時序功能 |
模擬各種不同的真實拉載狀況,小時序時間為100μs。以下為一般常見的編程時序應用。 1. 電池放電及其他應用(筆記本電腦、電動汽車和電動機車),模擬各種不同的動態拉載電流波形。 2. 切換式電源供應器混合負載調變。 |
100組時序 |
自定義快捷鍵設計 |
- 五組自行定義的常用快捷鍵
- 快速進入所需要的操作模式
|  |
過電流與過功率測試 |
- 設定步階電流進行電源的過電流保護測試
- 設定步階功率進行電源的過功率保護測試
- 自動判定此測試結果為Pass或Fail
- 記錄測試過程的大功率值(Pmax)
- 不需示波器,即可驗證過電流與過功率機制正確性
- 大幅縮短測試時間
|  |
圖形化操作軟件 |
友善式的圖形化操作軟件接口,含括所有操作功能,讓用戶易上手、易操作。63000系列的標準USB通訊接口可另外二選一加購GPIB或Ethernet卡,多種的通訊接口,讓用戶有更彈性的選擇。 63000系列 可編程直流電子負載 主要功能特色 |

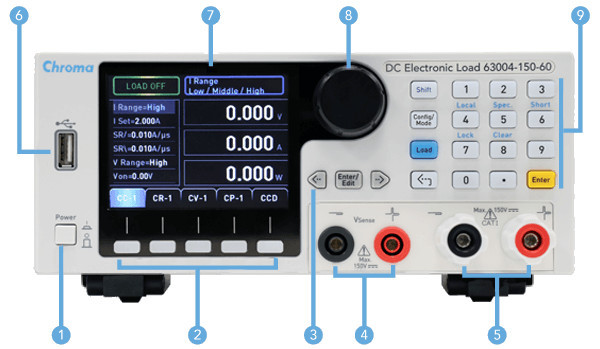

面板說明 |

1. 電源開關 - 電子負載主機的交流電源開關 2. 快捷鍵組 - 拉載模式切換快捷鍵 3. 箭頭鍵與確認鍵 - 用來移動光標及選用窗體位置用 4. 電壓感測端子 5. 負載正負端子 6. USB HOST (尚未支持) - 供使用者自定義波形、下載編程程序數據、更新韌體等 7. LCD顯示器 - 顯示設置、量測與負載狀態信息 8. 旋鈕 - 旋轉旋鈕可調整欲輸入的設定值 9. 功能鍵與ENTRY鍵組 - 包含數字鍵、ENTER鍵、MODE、COFIG./EDIT、SHORT、RECALL、SAVE、CLEAR等按鍵

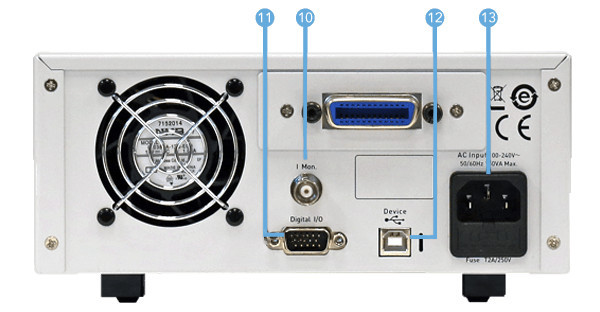

10. 電流監控輸出 - 按比例之電流波形模擬輸出 11. GPIB卡與以太網絡卡共享插槽 12. USB接頭 13. AC輸入接頭 |
中國臺灣Chroma 63000系列 可編程直流電子負載 主要技術參數
Models | 63003-150-40 | 63004-150-60 |
Measurement |
VoltageRead Back |
Range | 0~16V | 0~80V | 0~150V | 0~16V | 0~80V | 0~150V |
Resolution | 1mV | 1mV | 10mV | 1mV | 1mV | 10mV |
Accuracy | ±(0.02%+0.02%F.S.) | ±(0.02%+0.02%F.S.) |
CurrentRead Back |
Range | 0~2A | 0~4A | 0~40A | 0~2A | 0~6A | 0~60A |
Resolution | 0.1mA | 0.1mA | 1mA | 0.1mA | 0.1mA | 1mA |
Accuracy | ±(0.05%+0.05%F.S.) | ±(0.05%+0.05%F.S.) |
Power Read Back |
Range | 0~250W | 0~350W |
Accuracy *4 | ±(0.1%+0.1% F.S.) | ±(0.1%+0.1% F.S.) |
Battery Discharge |
Range | 1s~100,000s | 1s~100,000s |
Resolution | 1s | 1s |
Accuracy | ±0.01% | ±0.01% |
Protection |
Over Current | Yes(Settable) | Yes(Settable) |
Over Voltage | Yes | Yes |
Over Power | Yes(Settable) | Yes(Settable) |
Over Temperature | Yes | Yes |
Reverse | Yes | Yes |
General |
Short Circuit *6 |
Current | - | - | ≒40A | - | - | ≒60A |
Voltage | - | - | ≒0A | - | - | ≒0A |
Resistance | - | - | - | - | - | - |
Power | - | - | ≒250W | - | - | ≒350W |
Input Resistance (Load Off) | 700kΩ(Typical) | 700kΩ(Typical) |
Dimension (H x W x D) | 88 x 215 x 354 mm /3.5 x 8.5 x 13.9 inch | 88 x 215 x 354 mm /3.5 x 8.5 x 13.9 inch |
Height | 2U | 2U |
Weight | 6kg / 13.23lbs | 6kg / 13.23lbs |
Power Consumption | 150VA(max) | 150VA(max) |
Operating Temperature | 0~40℃ | 0~40℃ |
Line Voltage | 90~130 / 175~253 VAC Auto Range / 47~63Hz | 90~130 / 175~253 VAC Auto Range / 47~63Hz |
Safety & EMC | CE | CE |
Note *1 : The specifications are guaranteed to meet specified performance at temperature range of 25±5℃.
Note *2 : If the operating voltage exceeds the rated voltage for 1.05 times, it would cause permanent damage to the device.Note *3 : If the operating current is below range 0.2%, the accuracy specification is 0.1% F.S.
Note *4 : Power F.S. = Vrange F.S.×IrangF.S.
Note *5 : The specification is valid only for loading current > 4% F.S.
Note *6 : The short circuit function simulates full power loading and thus it cannot perform mechanical short circuit.
*規格如有變更恕不另行通知。
63000系列 可編程直流電子負載 訂購信息
* 63003-150-40 :可編程直流電子負載 150V / 40A / 250W
63004-150-60:可編程直流電子負載150V/ 60A / 350W
A600009 : GPIB線(200cm)
A600010: GPIB線(60cm)
* A630000 : 63000系列電腦圖形化軟體操作介面
A636000: GPIB介面
A636010 : Ethernet介面
* 63003-150-40及A630000預計2017年12月發行
