GPM-8213高精度數字功率計簡介

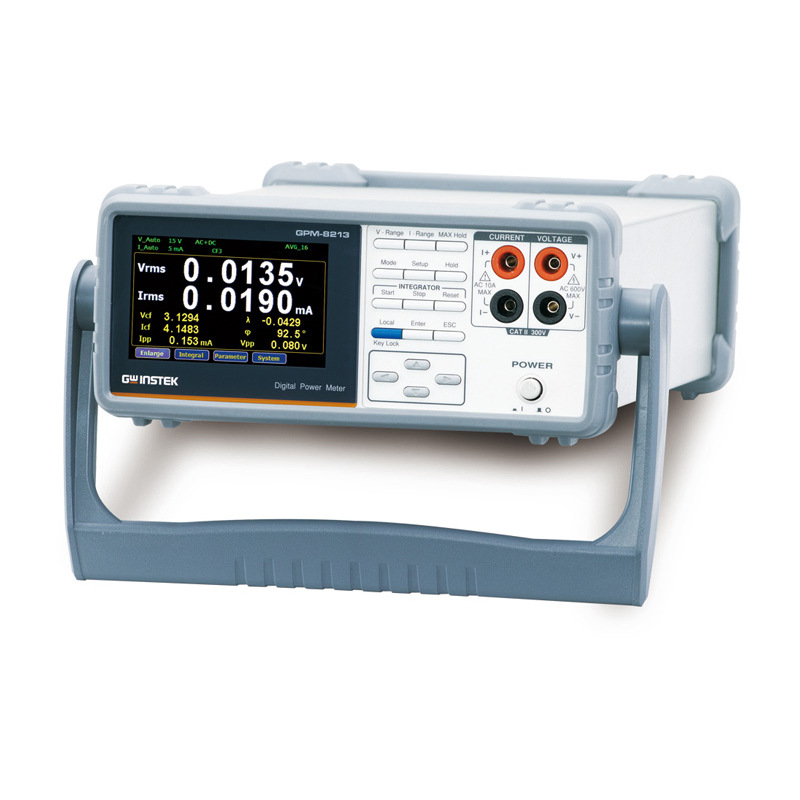

固緯電子 – GPM-8213，專為單相(1P/2W)交流電源功率測量設計的數字功率計。

該產品采用4” TFT LCD顯示屏、5位數測量顯示、提供19種功率測量上相關參數、積分測量功能，并具有高精準的電壓/電流/功率測量能力、前/后面板輸入端子、豐富的通訊接口…等，來協助用戶達成清晰、便捷、準確的功率測量。

GPM-8213提供多達19種功率測量上的相關參數，包括電壓(Vrms/ V+pk / V-pk)、電流(Irms/ I+pk / I-pk)、頻率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、視在功率(VA)、無效功率(VAR)、功率因子(PF)、相位角(DEG)外，還可以量測總諧波失真率(THDV/ THDI)，以及高精準的電壓/電流/功率測量能力(±0.1%讀值±0.1%檔位)；并且妥善的利用了TFT LCD顯示屏的優勢，除可使用簡單模式呈現與傳統功率計相同的四個測量參數外，甚至還具有多可顯示8種測量參數(2個主要測量+6個監控測量)的模式，不只滿足了制程測試上精準度及清晰易讀的需要、同時也能符合研發設計和質量驗證上多樣性的測量應用需求。

 1、4” TFT LCD顯示屏
 2、兩種數值顯示模式
 3、標準畫面 : 顯示2個主測項+6個小測項

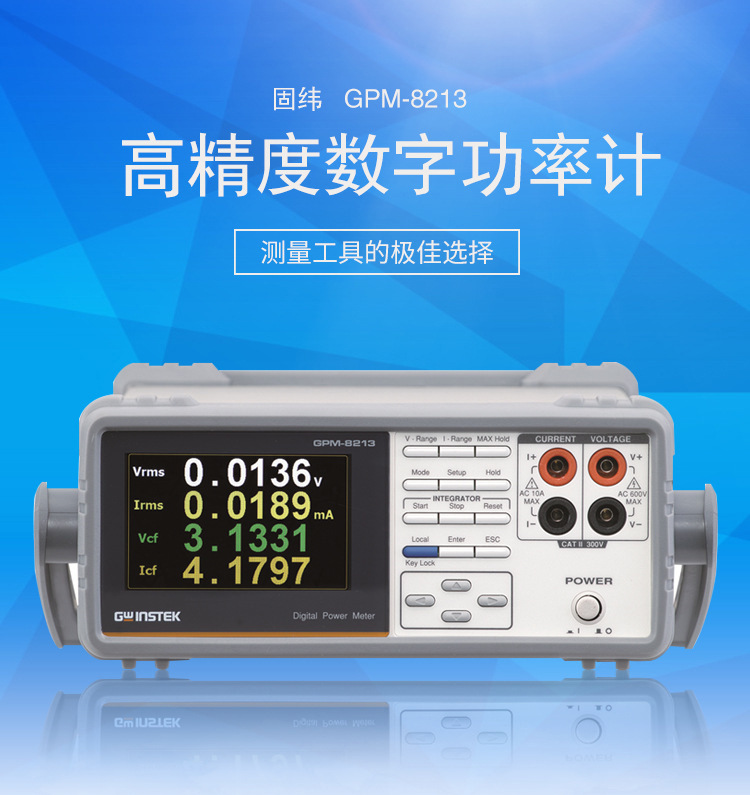

 4、簡易畫面 : 顯示4個主測項的測試值
 5、電壓/電流測試帶寬可達DC~6kHz
 6、瓦特分辨率高可達1uW



 規格

規格狀態

溫度: 23 0°C±5 0°C

濕度: <80%RH(無冷凝)

操作狀態

溫度 0°C ~ 40°C,

·     30 ~ 40°C, 相對濕度 < 70%RH(無冷凝)

·     >40°C, 相對濕度 < 50%RH(無冷凝)

儲存狀態

溫度−40°C ~ 70°C

濕度 < 90%RH(無冷凝)

使用電源

AC 100-240V, 50–60Hz ; 消耗功率25VA(大)

尺寸及重量

270(寬) x 110(高) x 350(深) mm, 約2.9公斤

輸入

項目

規格

輸入電壓

600 Vrms

輸入電流

20 Arms

輸入阻抗(50/60 Hz)

電壓

2.4MΩ

電流

5mA - 200mA

500mΩ

0.5A - 20A

5mΩ

大顯示電壓

700 Vrms

大顯示電流

25 Arms

大允許絕緣電壓

300 V

低頻濾波器

截止頻率

500 Hz

顯示

同步頻率

45Hz ~ 6kHz

平均次數

1, 2, 4, 8, 16, 32, 64

顯示項目(標準模式)

8個項目(同時)

顯示項目(簡易模式)

4個項目(同時)

顯示位數

5

電壓轉換器 (PT ratio)

1 ~ 9999.999

電流轉換器 (CT ratio)

1 ~ 9999.999

量測項目

電壓、電流、有效功率、視在功率、無效功率、功率因素、相位角、頻率、積分電流、積分功率、正積分功率、負積分功率、積分時間、電壓波形因素、電流波形因素、峰值電壓、峰值電流、總諧波失真

量測顯示符號

Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI

電壓量測

量測檔位

CF=3 :

15V, 30V, 60V, 150V, 300V, 600V

CF=6 :

7.5V, 15V, 30V, 75V, 150V, 300V

波形因素

3, 6

準確度

有效范圍

檔位的1 % ~ 105 %

DC

±(0.2 % 讀值 + 0.2 % 檔位)

45 Hz ≤f ≤ 66 Hz

±(0.1 % 讀值 + 0.1 % 檔位)

66 Hz < f ≤ 1kHz

±(0.1 % 讀值 + 0.2 % 檔位)

1 kHz < f ≤ 6kHz

± 3 % 檔位

濾波器開啟

增加誤差 0.3 %讀值@ 45Hz to 66Hz

溫度影響

5-18??C / 28-40??C

增加 ±0.03%讀值 /??C

殘留噪聲

0.5 % 檔位

電流量測

量測檔位

CF=3 :

5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A

CF=6 :

2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A

波形因素

3, 6

準確度

有效范圍

檔位的1 % ~ 105 %

DC

±(0.2 % 讀值 + 0.2 % 檔位)

45 Hz ≤f ≤ 66 Hz

±(0.1 % 讀值 + 0.1 % 檔位)

66 Hz < f ≤ 1kHz

±(0.1 % 讀值 + 0.2 % 檔位)

1 kHz < f ≤ 6kHz

± 3 % 檔位

濾波器開啟

增加誤差0.3 % 讀值@ 45Hz to 66Hz

溫度影響

5-18??C / 28-40??C

增加 ±0.03% 讀值 /??C

殘留噪聲

0.5 % 檔位

功率量測

準確度

有效范圍

檔位的1 % ~ 110 %

DC

±(0.2 % 讀值 + 0.2 % 檔位)

45 Hz ≤f ≤ 66 Hz

±(0.1 % 讀值 + 0.1 % 檔位)

66 Hz < f ≤ 1kHz

±(0.1 % 讀值 + 0.3 % 檔位)

1 kHz < f ≤ 6kHz

± 3 % 檔位

濾波器開起

增加誤差 0.3 % 讀值@ 45Hz to 66Hz

溫度影響

5-18 0°C / 28-40 0°C

增加 ±0.03% 讀值 / 0°C

頻率測量

量測范圍

濾波器開啟

30.000Hz to 499.99Hz

濾波器關閉

30.000Hz to 9.9999kHz

量測項目

電壓、電流

有效輸入范圍

輸入電壓文件位的10% ~ 105%

準確度

±(0.06 % 讀值)

積分測量

積分器

準確度

±(電壓或電流準確度 + 0.1 % 讀值)

定時器

范圍

0 時 0 分 ~ 9999 時 59 分

準確度

±0.01% ±1秒

標準附件

安全指南

x 1

電源線

x 1

測試線

GTL-209 x 1

光盤

x 1 (含完整使用手冊及USB驅動)

選購配備

選購01

GPIB卡

注:選購配備GBIP須于出貨前工廠內安裝

選購附件

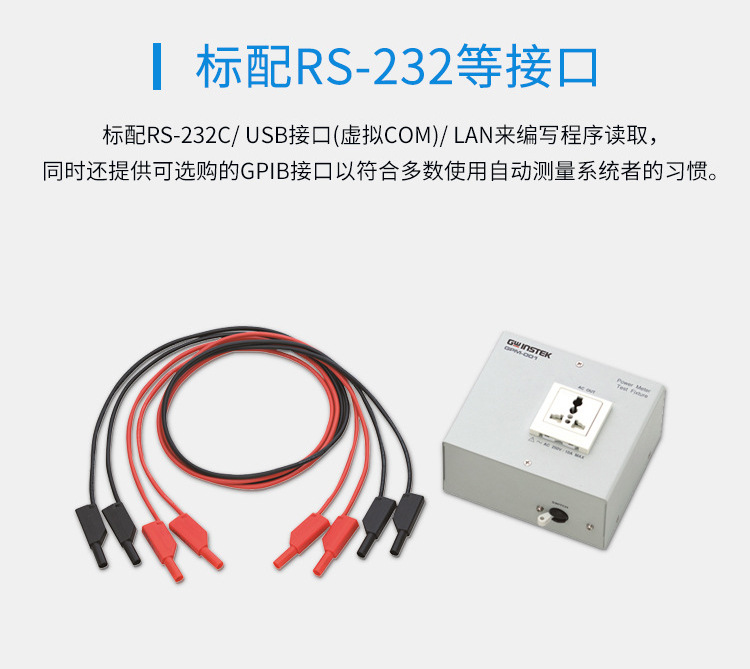

GPM-001

測試治具盒(含連接線)

GTL-232

RS-232C線, 9-pin Female to 9-pin, null modem for computer,約2000mm

GTL-246

USB線, A-B type,約1200mm

GTL-248

GPIB線,約2000mm

GTL-251

GPIB-USB-HS+ (high speed)

訂購信息

GPM-8213

with GPIB 數字功率計(含RS-232C / USB device / LAN以及選購接口GPIB)

GPM-8213

數字功率計(含RS-232C / USB device / LAN）
