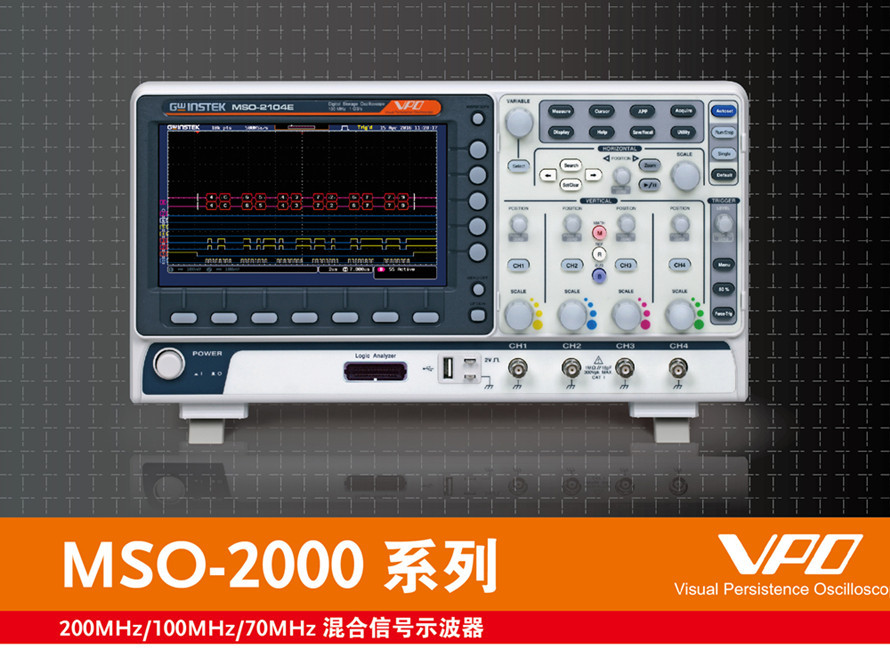

中國臺灣固緯 MSO-2000系列混合信號示波器?
固緯電子新增MSO-2000 系列產品，其硬件架構是基于GDS-2000E上所發展而來。新增的型號包含MSO-2000E 與MSO-2000EA。MSO-2000E 系列內建了16通道邏輯分析儀；MSO-2000EA 除了16通道邏輯分析儀以外，也提供雙通道25MHz 任意波形產生器。
MSO-2000E的16通道邏輯分析儀，存儲器深度為每通道10Mpts；可擷取更多更長的數字信號并清楚地顯示信號的變化。標準配備總線觸發與譯碼包含I2C ,SPI ,UART(RS232/422/485) 與汽車通訊常用的CAN與LIN總線。串列總線的波形可實時被觸發與譯碼;透過搜尋功能，可實時找到要分析與除錯的信號。MSO-2000為混合信號示波器，具備了模擬與數字同時顯示的特點，對于異常的數字信號可以同時觀看模擬波形的狀態，可以更清楚辨別異常發生的原因。MSO-2000E上的數字通道具有高的信號靈敏度， ±250 mV為小輸入電壓擺動(Minimum input swing)，代表小可驅動的電壓極低。 使用者可透過混合信號示波器，進行模擬/數字信號的分析與除錯?？蓹z視與分析與時間相關的模擬與數字信號。MSO-2000E 以入門款的價格，提供了完整的分析與除錯的工具。
MSO-2000系列混合信號示波器主要產品特點
•200/100/70MHz 頻寬選擇；2 或 4 通道;
•MSO-2000E 具備16 通道邏輯分析儀功能
•MSO-2000EA 具備16 通道邏輯分析儀功能與雙通道25MHz 任意波形信號產生器
•每通道1GSa/s實時取樣率(2通道機種) ;高1GSa/s實時取樣率(4通道機種)
•標準10M大存儲器深度及VPO波形顯示技術
•波形更新率高達 120,000 次/秒
•8 ” WVGA TFT LCD 顯示
•高1M 點的FFT,提供更高的頻域分辨率量測
•高通及低通數字濾波器功能
•29,000分段存儲器及波形搜尋功能
•I2C/SPI/UART/CAN/LIN 串列總線觸發與譯碼功能
•資料紀錄功能可追蹤長達100小時的信號變化
•支持遠端網絡儲存功能

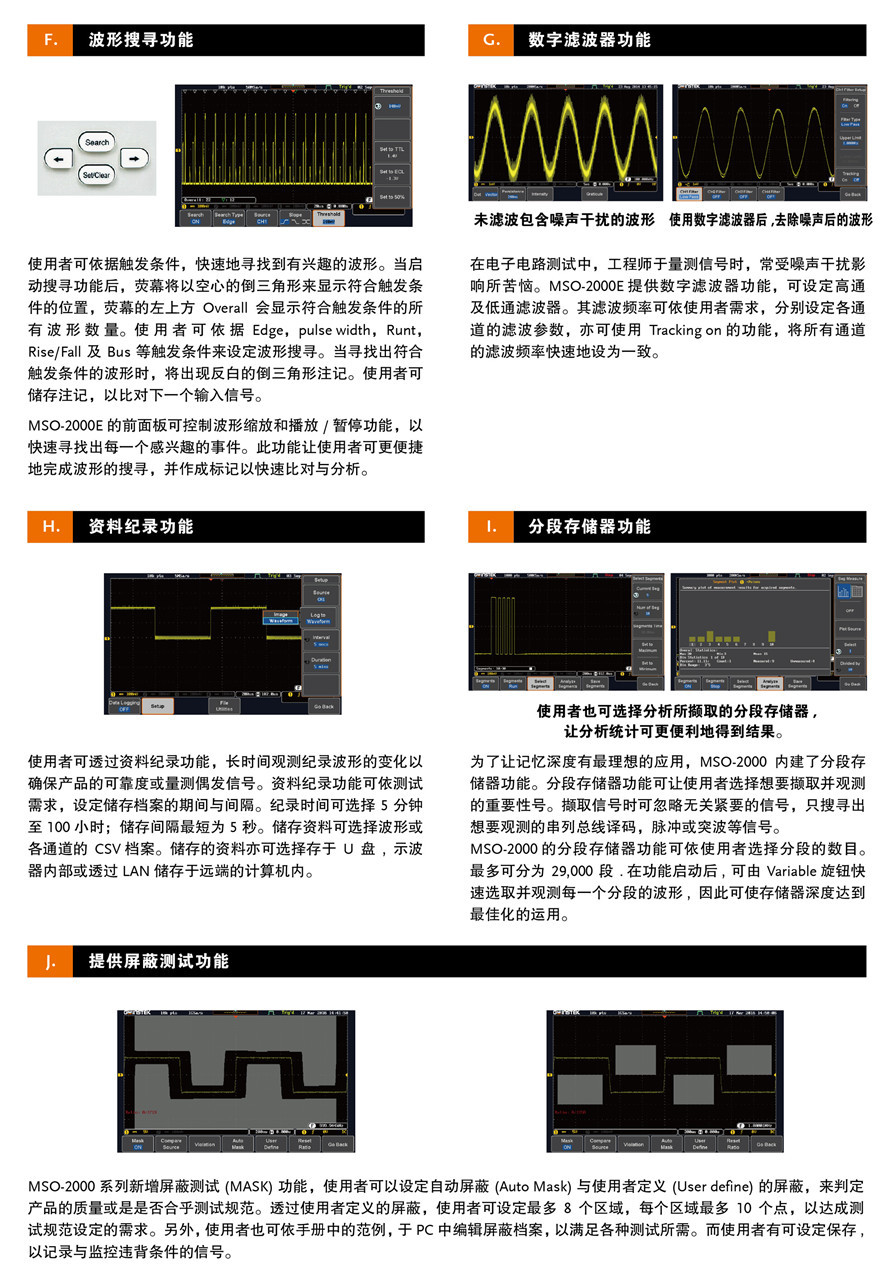

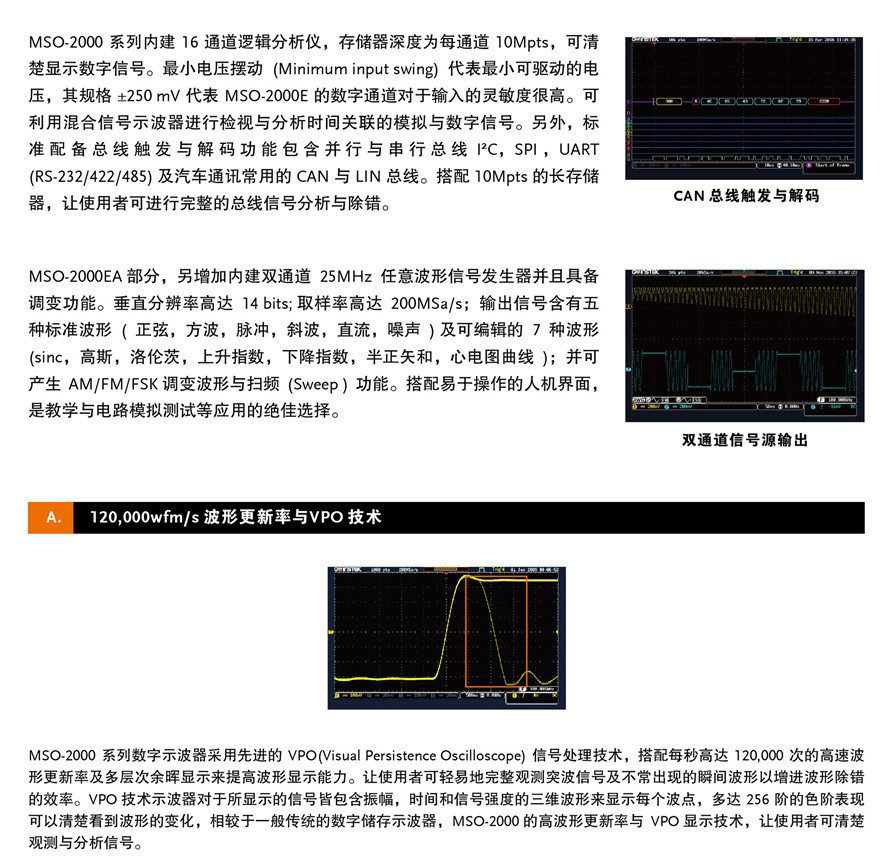

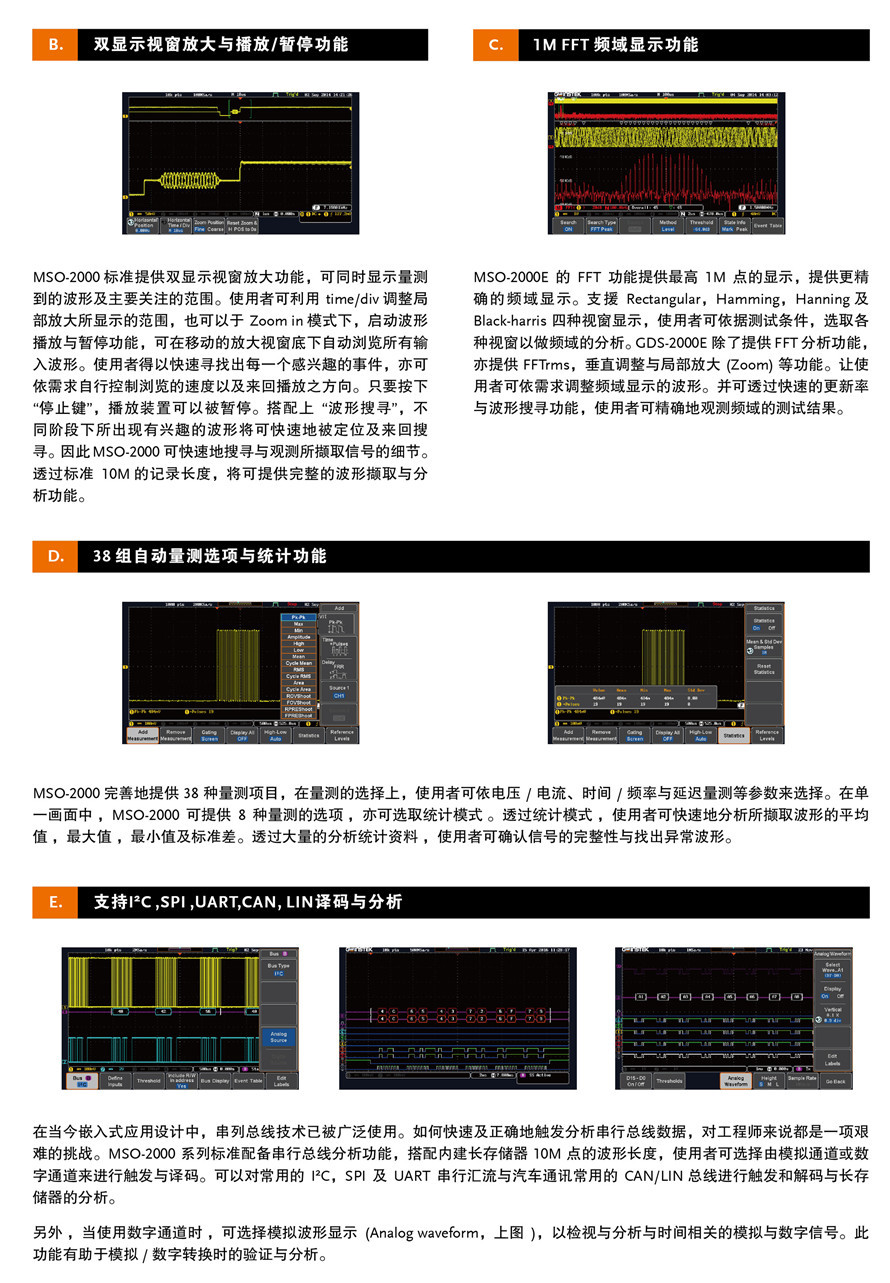

MSO-2000系列混合信號示波器主要功能

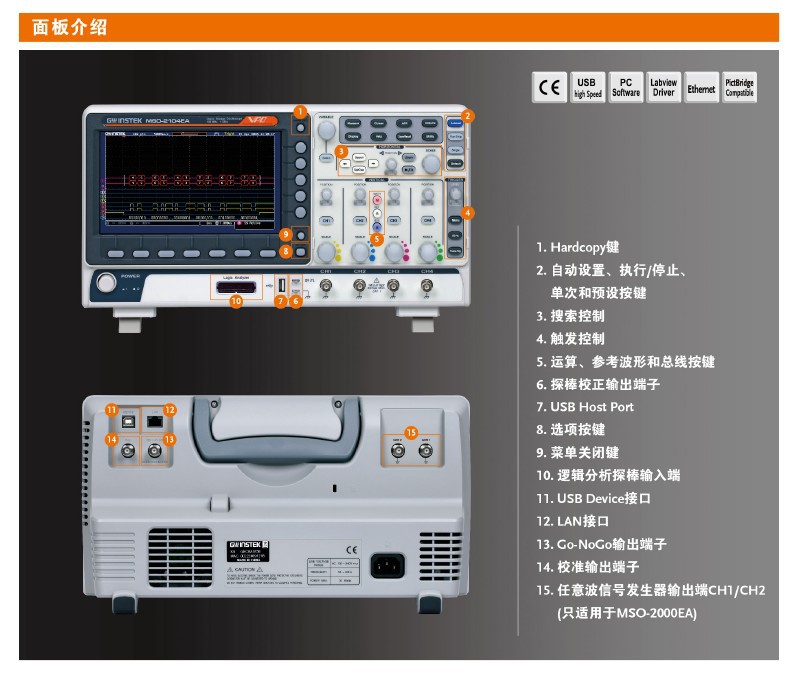

MSO-2000系列混合信號示波器面板介紹

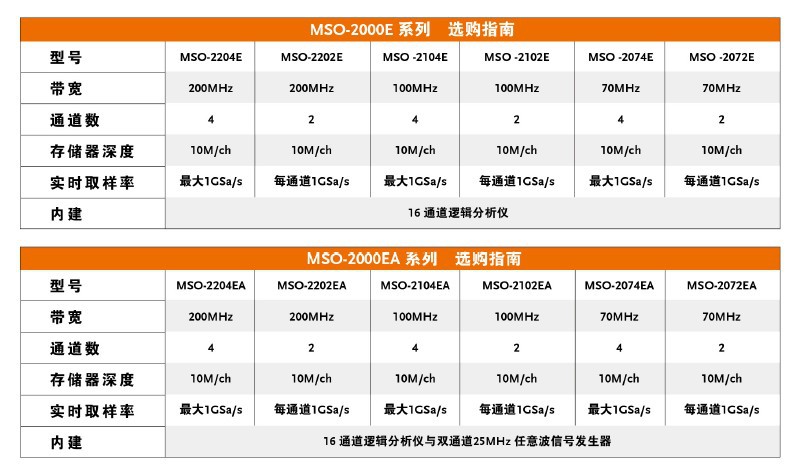

?中國臺灣固緯 MSO-2000系列混合信號示波器選型表
型號 | 通道 | 頻寬 | 上升時間 | 頻寬限制 |
MSO-2072E(A) | 2ch+Ext | DC~70MHz | 5ns | 20MHz |
MSO-2074E(A) | 4ch | DC~70MHz | 5ns | 20MHz |
MSO-2102E(A) | 2ch+Ext | DC~100MHz | 3.5ns | 20MHz |
MSO-2104E(A) | 4ch | DC~100MHz | 3.5ns | 20MHz |
MSO-2202E(A) | 2ch+Ext | DC~200MHz | 1.75ns | 20M/100MHz |
MSO-2204E(A) | 4ch | DC~200MHz | 1.75ns | 20M/100MHz |
MSO-2000系列混合信號示波器?訂購信息
MSO-2204E 200MHz ,4通道，混合信號示波器，含16 通道邏輯分析儀
MSO-2104E 100MHz , 4通道，混合信號示波器，含16 通道邏輯分析儀
MSO-2074E 70MHz , 4通道，混合信號示波器，含16 通道邏輯分析儀
MSO-2204EA 200MHz ,4通道，混合信號示波器，含16 通道邏輯分析儀與雙通道25MHz 任意波形產生器
MSO-2104EA 100MHz , 4通道，混合信號示波器，含16 通道邏輯分析儀與雙通道25MHz 任意波形產生器
MSO-2074EA 70MHz , 4通道，混合信號示波器，含16 通道邏輯分析儀與雙通道25MHz 任意波形產生器
MSO-2202E 200MHz ,2通道，混合信號示波器，含16 通道邏輯分析儀
MSO-2102E 100MHz , 2通道，混合信號字示波器，含16 通道邏輯分析儀
MSO-2072E 70MHz , 2通道，混合信號示波器，含16 通道邏輯分析儀
MSO-2202EA 200MHz ,2通道，混合信號示波器，含16 通道邏輯分析儀與雙通道25MHz 任意波形產生器
MSO-2102EA 100MHz , 2通道，混合信號示波器，含16 通道邏輯分析儀與雙通道25MHz 任意波形產生器
MSO-2072EA 70MHz , 2通道，混合信號示波器，含16 通道邏輯分析儀與雙通道25MHz 任意波形產生器
附件信息
電源線，簡易手冊，校正證明書，
CD光盤 (含使用手冊、程序指令集手冊)
被動電壓探棒(每通道一支)
GTL-16E ,16 通道邏輯探棒
GTL-110 BNC-BNC纜線*2 ( MSO-2000EA 系列提供)
