| 產品名稱 | 產品分類 | 型號 | 系列 | 期貨日期 | 單位 | 期貨面價 | 貨源 |
| SMC AS系列 速度控制閥 | 氣動元件 | AS1201F-M5-04A | SMC AS系列 | 現貨 | 個 | 25 | 上海 |
| SMC AS系列 速度控制閥 | 氣動元件 | AS1201F-M5-06A | SMC AS系列 | 5個工作日 | 個 | 32 | 上海 |
| SMC AS系列 速度控制閥 | 氣動元件 | AS2201F-01-06SA | SMC AS系列 | 3個工作日 | 個 | 35 | 上海 |
| SMC AS系列 速度控制閥 | 氣動元件 | AS1201F-M5-06A | SMC AS系列 | 3個工作日 | 個 | 25 | 上海 |
| SMC AS系列 速度控制閥 | 氣動元件 | AS2201F-02-08SA | SMC AS系列 | 3個工作日 | 個 | 37 | 上海 |
| SMC AS系列 速度控制閥 | 氣動元件 | AS2201F-01-08SA | SMC AS系列 | 3個工作日 | 個 | 33 | 上海 |
| SMC AS系列 節流調速 調速閥 | 氣動元件 | AS1002F-04 | SMC AS系列 | 2-8周 | 個 | 30 | 上海 |
| SMC AS系列 節流調速 調速閥 | 氣動元件 | AS1001F-04D | SMC AS系列 | 2-8周 | 個 | 42 | 上海 |
| SMC AS系列 速度控制閥 | 氣動元件 | AS2201F-02-06SA | SMC AS系列 | 3個工作日 | 個 | 35 | 上海 |
| SMC AS系列 節流調速 調速閥 | 氣動元件 | AS120F-M5-04A | SMC AS系列 | 2-8周 | 個 | 24.5 | 上海 |
| SMC AS系列 節流調速 調速閥 | 氣動元件 | AS120F-M5-04-A | SMC AS系列 | 3個工作日 | 個 | 25 | 上海 |
中的規格/尺寸信息
| 控制方向 | 出口控制 | 主體形狀 | [彎管型] 彎管型 |
| 種類 | 流速調節閥 | 連接部種類 | 外螺紋+快速接頭 |
| 本體材質 | 樹脂 | 環境?用途 | 標準 |
| 鎖緊螺母種類 | [滑動鎖定桿型] 00010 | 工作溫度范圍(℃) | -5～60 |
| 工作壓力范圍(MPa) | 0.1～1 | 螺紋種類 | M |
| 螺紋種類 氣缸側 | M5×0.8 | 使用管子外徑（公制）(mm) | φ4 |
| 本體尺寸 | M5×0.8,10-32UNF | 密封方式 | 無密封劑 |
| 六角對邊H（H1）(mm) | 9 | ||
- 基本信息
- 型號/交期
- 規格表
- 產品目錄
- FAQ
產品概述
帶快速管接頭的流速調節閥
SMC代理證 點擊下載
產品特點
?按壓鎖定式，提高了鎖定針閥的操作性。
?大型手柄。
?提高了軟管拆裝性。
?插入力大降低30%（8 N）。
?脫離力大降低20%（5 N）※軟管拉拔強度與現行產品相當。
?標準提供無電解鍍鎳規格。
?360°／可自由配管（通用型）。
規格概述

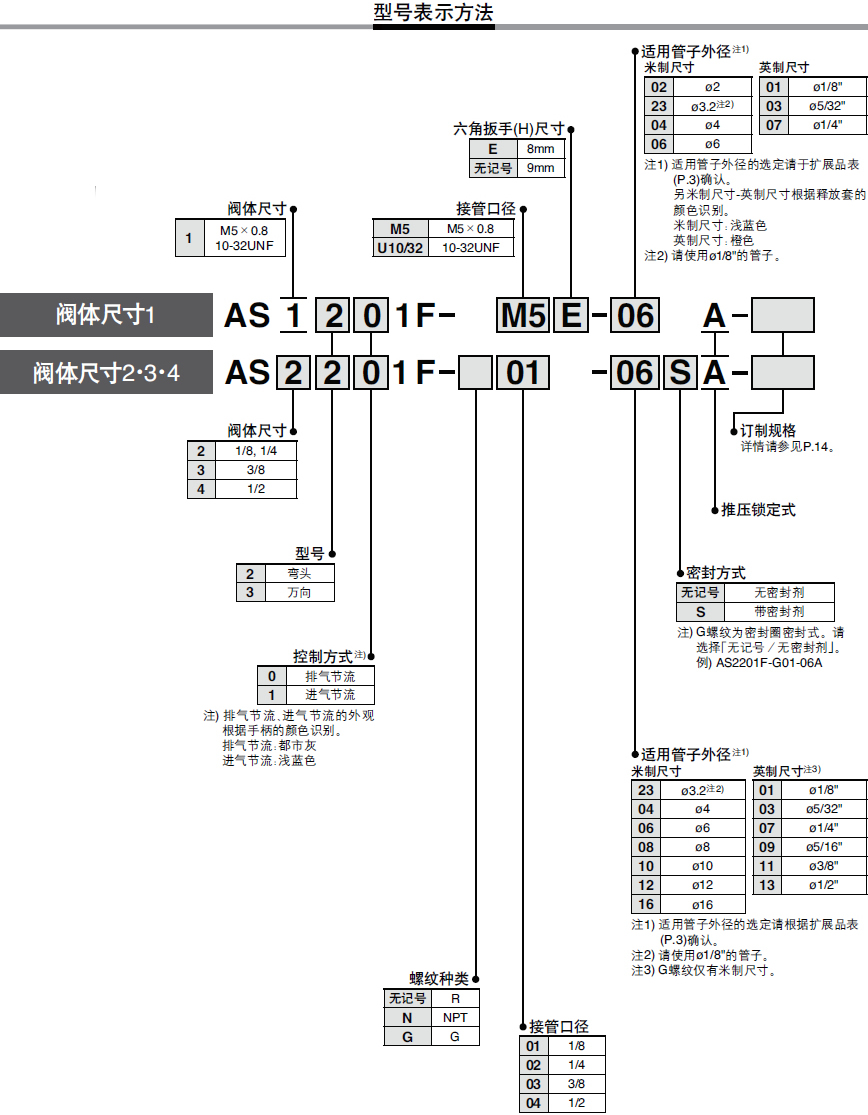

型號
| 型號 | 接管口徑 | 密封方式 | 適用管子外徑 | |||||||||||||||
| 米制尺寸 | 英制尺寸 | |||||||||||||||||
| 彎頭型 | 萬向型 | |||||||||||||||||
| 2 注2） | 3.2 | 4 | 6 | 8 | 10 | 12 | 16 | 1/8" | 5/32" | 1/4" | 5/16" | 3/8” | 1/2" | |||||
| AS12□1F-M5□ | AS13□1F-M5□ | M5x0.8 | 墊圈密封 | ●注3） | ● | ● | ● | ● | ● | ● | ||||||||
| AS12□1F-U10/32□ | AS13□1F-U10/32□ | 10-32UNF | ●注3） | ● | ● | ● | ● | ● | ● | |||||||||
| AS22□1F-□01 | AS23□1F-□01 | R NPT | 1/8 | 密封劑 注1） | ● | ● | ● | ● | ●注3） | ● | ● | ● | ● | |||||
| AS22□1F-□02 | AS23□1F-□02 | 1/4 | ●注3） | ● | ● | ● | ● | ●注3） | ● | ● | ● | ● | ||||||
| AS32□1F-□02 | AS33□1F-□02 | 1/4 | ● | ● | ● | ● | ● | ● | ● | |||||||||
| AS32□1F-□03 | AS33□1F-□03 | 3/8 | ● | ● | ● | ● | ● | ● | ● | |||||||||
| AS42□1F-□04 | AS43□1F-□04 | 1/2 | ● | ● | ●注3） | ● | ● | |||||||||||
| AS22□1F-G01 | AS23□1F-G01 | G | 1/8 | 密封圈 密封 | ● | ● | ● | ● | ●注3） | |||||||||
| AS22□1F-G02 | AS23□1F-G02 | 1/4 | ●注3） | ● | ● | ● | ● | |||||||||||
| AS32□1F-G02 | AS33□1F-G02 | 1/4 | ● | ● | ● | ● | ||||||||||||
| AS32□1F-G03 | AS33□1F-G03 | 3/8 | ● | ● | ● | ● | ||||||||||||
| AS42□1F-G04 | AS43□1F-G04 | 1/2 | ● | ● | ●注3） | |||||||||||||
注1>也可選擇無密封劑。
注2> Φ2的適用管子材質僅限聚氨酯。
注3>無萬向型。
規格
| 使用流體 | 空氣 |
| 保證耐壓力 | 1.5MPa |
| 使用壓力 | 1MPa |
| 低使用壓力 | 0.1 MPa |
| 環境溫度及使用流體溫度 | -5～60℃(未凍結） |
| 適用管子材質 | 尼龍.軟尼龍，聚氨酯 注）、FEP、PFA |
注）請注意尼龍、軟尼龍、聚氨酯的使用壓力。
(詳情請參照公司網絡主頁樣本或Best Pneumatics No.⑥.)
流量及聲速流導
| 型號 | AS12□1F-M5□ | AS22□1F-□01 注3） | AS22□1F-□02 | AS32□1F | AS42□1F | ||||||||||
| AS13□1F-M5□ | AS23□1F-□01 注3） | AS23□1F-□02 | AS33□1F | AS43Q1F | |||||||||||
| 管子外徑 | 米制 尺寸 | Φ2 | Φ3.2 | Φ3.2 | Φ4 | Φ6 | 3.2 | Φ4 | Φ6 | Φ8 Φ10 | Φ6 | Φ8 | Φ10 Φ12 | Φ10 | Φ12 Φ16 |
| Φ4 | Φ8 | ||||||||||||||
| Φ6 | 10 | ||||||||||||||
| 英制 尺寸 | - | Φ1/8'' | Φ1/8'' | Φ5/32'' | Φ1/4'' Φ5/16'' | Φ1/8'' | Φ5/32'' | - | Φ1/4'' | Φ1/4'' | Φ5/16'' | Φ3/8'' | Φ3/8'' | Φ1/2'' | |
| Φ1/4'' | Φ5/16'' | ||||||||||||||
| Φ5/32'' | Φ3/8'' | ||||||||||||||
| C值: 聲速 流導 dm³/(sbr) | 自由 流向 | 0.2 | 0.3 | 0.4 | 0.6 | 0.6 | 7.0 | 1.0 | 1.3 | 1.5 | 1.6 | 1.7 | 2.S | 4.4 | 4.8 |
| 控躬 流向 | 0.2 | 0.3 | 0.4 | 0.7 | 0.8 | 0.6 | 0.9 | 1.3 | 2.1 | 2.4 | 3.3 | 4.4 | 4.9 | ||
| b值： 臨界 壓力比 | 自由 流向 | 0.3 | 0.4 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 | 0.3 | 0.3 | |||||
| 控躬 流向 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | |||||||||
注 1> 1-32UNF與 M5 相同。
注2> C值、b值為控制流向的全開狀態及自由流向的針閥全閉狀態的值。
注3> AS«FG系列(不銹鋼規格 > 也相同。

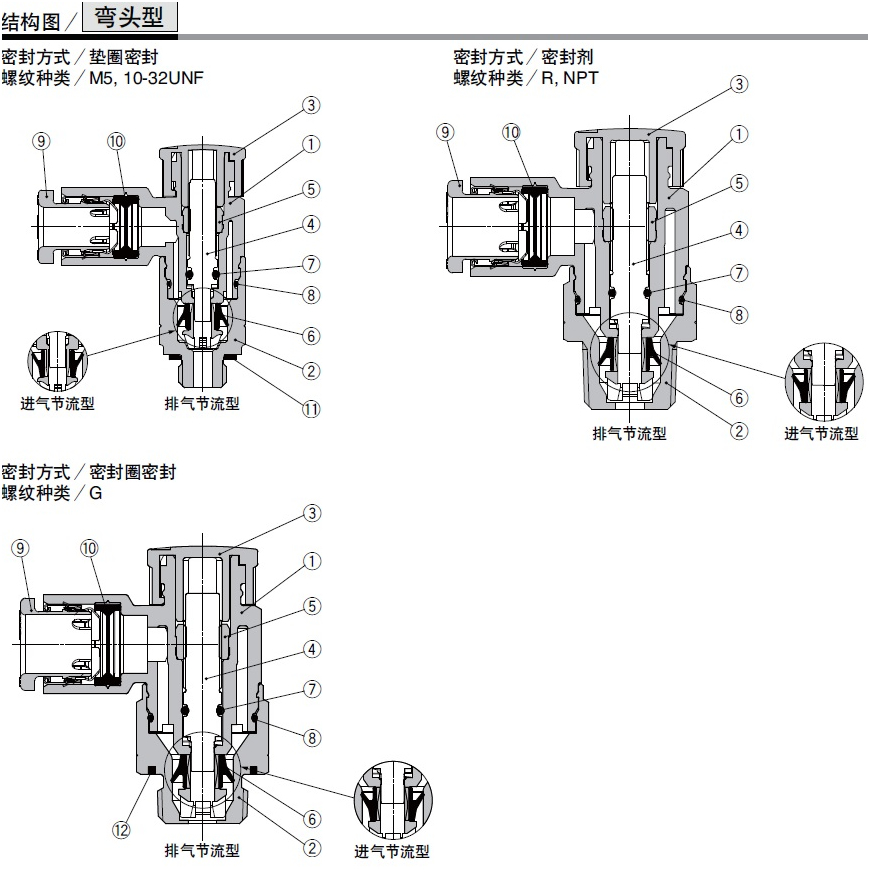

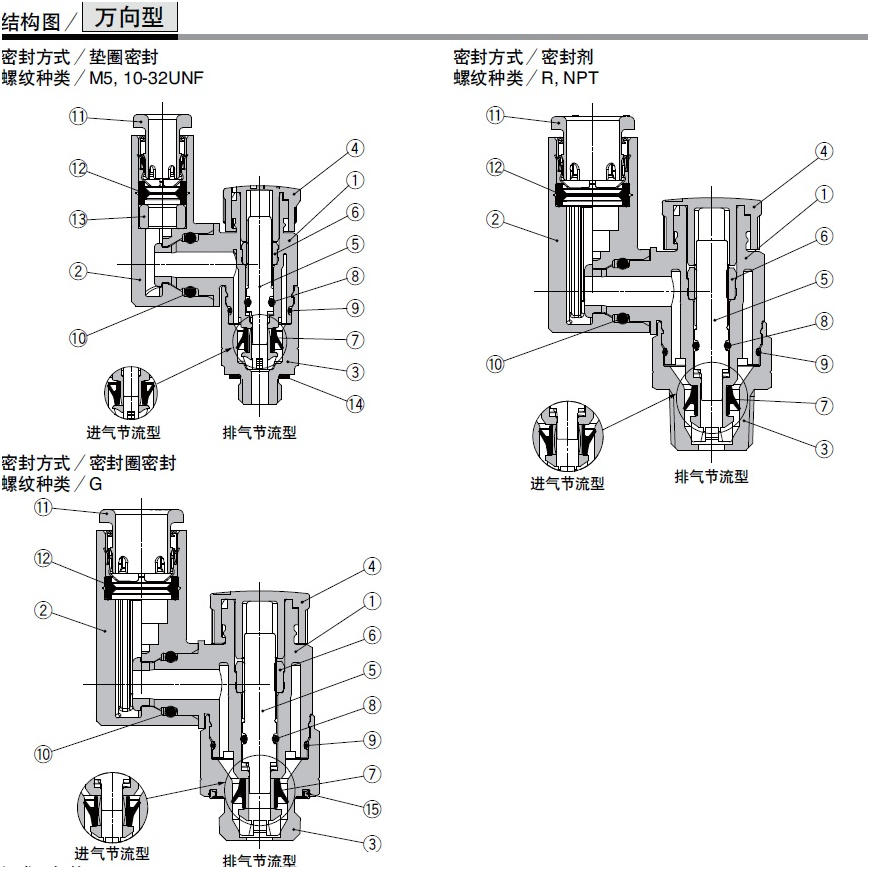

結構圖
組成零部件
| 序號 | 名稱 | 材質 | 備法 |
| 1 | 閥體A | PBT | |
| 2 | 閥體B | 黃鋼 | 無電解鍍鎳 |
| 3 | 手輪 | POM | |
| 4 | 針閥 | PBT | |
| 5 | 針閥導套 | 黃銅 | 無電解鍍鎳 |
| 6 | U密封件 | HNBR | |
| 7 | 〇型圈 | NBR | |
| 8 | 〇型圈 | NBR | |
| 9 | 釋放套 | 一 | |
| 10 | 密封件 | NBR | |
| 11 | 墊圈 | NBR•不銹鋼 | |
| 12 | 密封圈 | NBR |
注）僅適用管外徑03之01/8”的有跼板
組成零部件
| 序號 | 名稱 | 材® | 籥注 |
| 1 | 閥體A | PBT | |
| 2 | 彎頭部分 | PBT | |
| 3 | 閥體B | 黃銅 | 無電解鍍鎳 |
| 4 | 手輪 | POM | |
| 5 | 針閥 | PBT | |
| 6 | 針閥導套 | 黃鍋 | 無電解鍍鎳 |
| 7 | U密封件 | HNBR | |
| 8 | 〇型圈 | NBR | |
| 9 | 〇型圈 | NBR | |
| 10 | 〇型圈 | NBR | |
| 11 | 釋放套 | 一 | |
| 12 | 密封件 | NBR | |
| 13 | 明板 | PBT^ | |
| 14 | 墊圈 | NBA •不鎊鋼 | |
| 15 | 密封圈 | NBR |
注）僅適用管外徑Φ3、Φ1/8”有隔板。

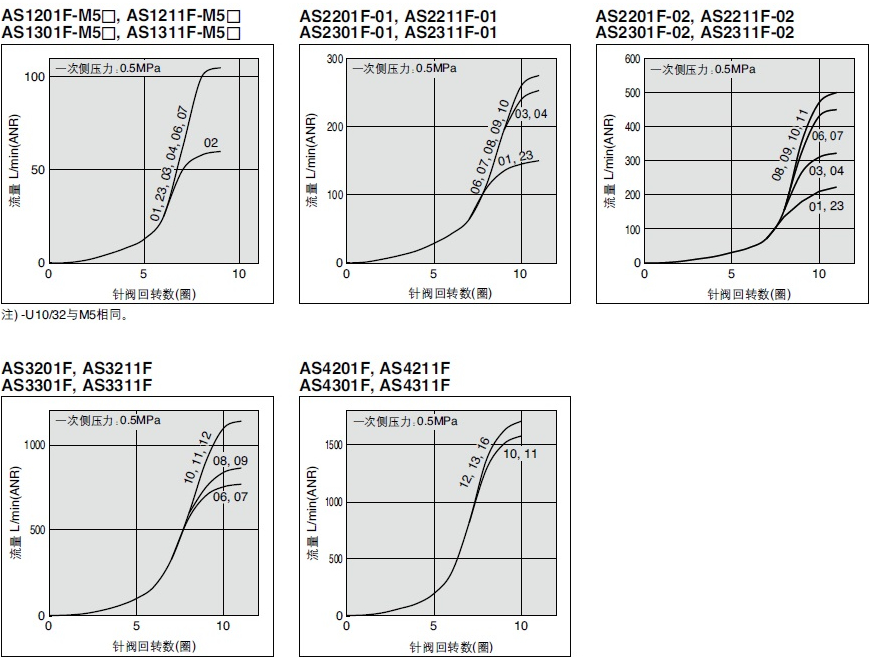

針閥流量特性
密封方式/墊圈密封 螺紋種類/M5, 10-32UNF
米制尺寸
| 型號 | d | T | H | D1 | D3 | L1 | L2 | L3 | L4注1） | A注2） | M | 質量g | ||
| 解鎖 | 鎖定 | 解鎖 | 鎖定 | |||||||||||
| AS12□1F-M5E-02A AS12□1F-U10/32E-02A | 2 | M5×0.8 IO/32UNF | 8 | 5.8 | 9.4 | 15.8 | 20.3 | 16.9 | 26.5 | 25.4 | 23.5 | 22.4 | 11.9 | 5 |
| AS12□1F-M5E-23A AS12□1F-U10/32E-23A | 3.2 | 7.2 | 17.2 | 217 | 13.3 | |||||||||
| AS12□1F-M5E-04A AS12□1F-U10/32E-04A | 4 | 8.2 | ||||||||||||
| AS12□1F-M5E-06A AS12□1F-U10/32E-06A | 6 | 10.4 | 18.6 | 23.1 | 16,S | 6 | ||||||||
注1)參考尺寸
注2)螺紋擰入后的參考尺寸
