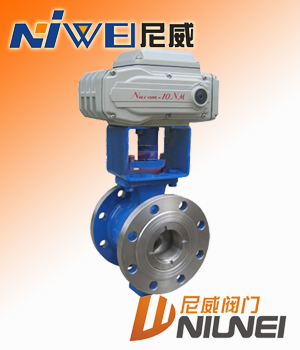

ZDRV電動V型調節球閥
ZDJV電動V型球閥

電動V型球閥概述
　　電動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的*控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。





電動球閥技術參數 公稱通徑DN（mm） 25～400 公稱壓力PN（MPa） 1.6～6.4 公稱壓力Ps（MPa） 強度試驗 2.4～9.6 密封試驗 1.76～7.0 材料代號 C P R 主要 零件 閥體 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti 球桿 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 密封圈 聚四氟乙烯、不銹鋼、硬質合金 填料 聚四氟乙烯、柔性石墨 適用 工況 適用介質 水,蒸汽,油品 硝酸類 醋酸類 適用溫度 -28～400℃ -28～500℃ 執行器 型 號 CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 連接形式 對夾式、法蘭式，法蘭按JB79-59標準

電動球閥性能


基本誤差	回差	死區	輸入信號	輸出信號
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20mADC	4～20mADC

公稱通徑D（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力PN（MPa）	1.6、2.5、4.0、6.4
流量特性	近似等百分比（參見典型曲線圖）、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露 硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:1						300:1

電動球閥流量特性曲線








電動球閥外形尺寸

公稱通徑 DN（mm） 尺 寸 （mm） 對夾 法蘭式 L H1 H2 D D D1 D2 q Z-Φd 25 64 110 85 65 14 4-14 102 277 60 40 82 145 110 85 16 4-18 114 305 75 50 100 160 125 110 16 4--18 124 364 95 65 120 180 145 120 18 4-18 145 379 105 80 131 195 160 135 20 8-18 165 389 120 100 158 215 180 155 20 8-18 194 402 140 125 180 245 210 185 22 8-18 213 426 165 150 216 280 240 210 24 8-23 229 453 185 200 268 335 295 265 26 12-23 243 473 205 250 326 405 355 320 30 12-25 297 540 240 300 460 460 410 3750 30 12-25 338 590 290 350 470 - - - -   -     400 525 - - - -   -

電動調節球閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式（電-關式或電-開式），4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
