您好, 歡迎來到化工儀器網(wǎng)
引起瓦楞紙板彎翹的原因有哪些

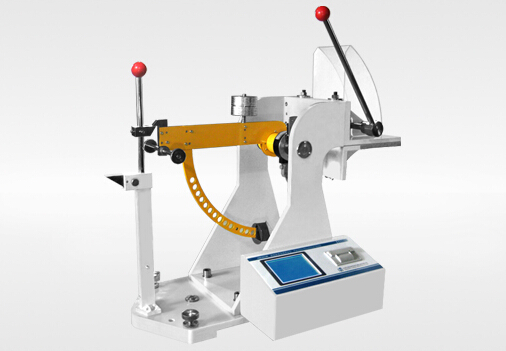

瓦楞紙板在一些紙板紙箱生產(chǎn)廠里面zui常見了，經(jīng)常也會用紙板戳穿強度試驗機來測試瓦楞紙板的各項指標是否合格。但是在試驗的過程中也會遇到很多問題。比如，瓦楞紙板含水量太多，或者濕度太大等。今天這里要說的就是瓦楞紙板彎翹的現(xiàn)象，這種現(xiàn)象會影響它的測試，所以在這里找出了為什么出現(xiàn)彎翹的原因。
廣義上，紙板翹曲是由瓦楞紙板上組合部件尺寸大小的不均勻變化，尤其是芯紙造成的，通常發(fā)生在瓦楞楞尖和底紙牢固粘和并且在兩者之間不再發(fā)生相對移動(滑動)后。機器方向(MD)紙板翹曲是由于機件滾動方向各種力原先就不平衡和這種不平衡的周期變化所引起的上下面紙在機件滾動方向的不均勻改變而產(chǎn)生的(端對端的S-型紙板翹曲)。這里起主要作用的力是紙幅張力。
如果是上層面紙的張力高于下層底紙的張力，則會造成端對端的上翹型紙板翹曲。發(fā)生這種翹曲是因為紙板粘合后，上層面紙比下層底紙的伸展程度高。因此，紙板背部的彈力更大，當紙板經(jīng)過切割后張力得以釋放。反之，如果下層底紙的張力高于上層面紙的張力，則造成端對端的下彎型紙板翹曲。因此，如果紙板的任何一面的面紙或兩面的張力都發(fā)生大規(guī)模的波動，則會發(fā)生端對端的S-型紙板翹曲。瓦楞方向紙板翹曲主要是由于瓦楞平行方向原先不平衡力產(chǎn)生的上下面紙在瓦楞方向上的不均勻變化所引起的。這里主要的力是由于水份含量變化引起，即所謂原紙的"濕漲性"的特點引起的收縮力和擴張力。
溫度的變化同樣造成紙板的尺寸大小變化。然而，其影響對于紙板翹曲來說相對是zui小的。很難將溫度這一因素孤立對待，因為溫度的變化通常伴隨著，或者說實際造成原紙中水份含量的變化。用紙板制造過程中所發(fā)生的水份含量變化和差異來解釋瓦楞方向上的紙板翹曲成因是可信的。
