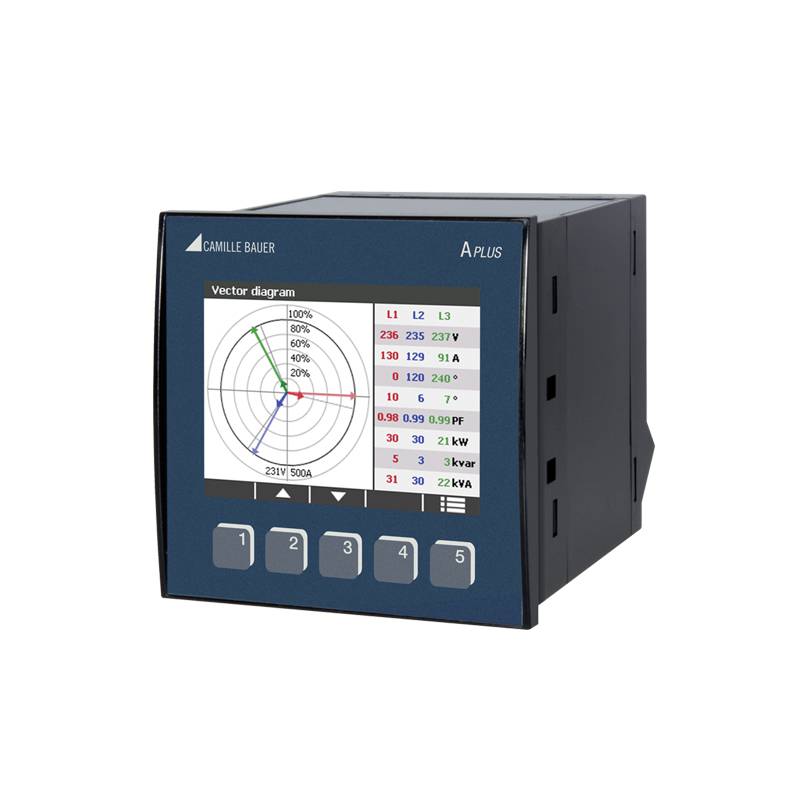

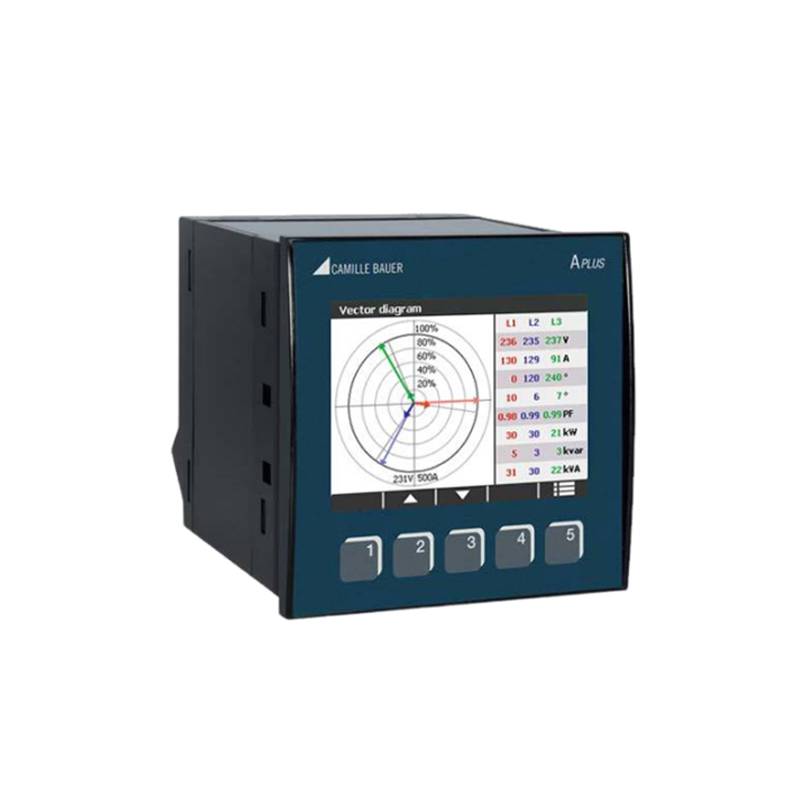

德國GMC SINEAX APLUS電氣測量儀表
- 公司名稱 北京康高特儀器設備有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 代理商
- 更新時間 2025/6/23 19:20:59
- 訪問次數 38
SINEAX APLUSSINEAX APLUS電氣測量GMC SINEAX APLUS德國GMCSINEAX APLUS功率計
聯系方式：劉18911630997 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 進口 | 標稱電流 | 可調1..5A |
|---|---|---|---|
| 重量 | 500 g | 輸入 | 7.5A(正弦曲線) |
| 測試范圍 | 0.….3000A,自動設換范圍 | 過載能力 | 連續10A |
德國GMC SINEAX APLUS電氣測量儀表，本產品是用于電力及配電系統。集監控和電能質量分析為一體的綜合性多功能gao端儀器設備，囊括所有的應用范圍?，F(xiàn)在熱賣中，如需購買APLUS電氣測量儀表，可通過ai1718的客服熱線聯系我們！
德國GMC SINEAX APLUS電氣測量儀表簡介
用于電力及配電系統。集監控和電能質量分析為一體的綜合性多功能gao端儀器設備，囊括所有的應用范圍。測量系統的高品質是很不尋常的顯示裝置。因為數據在測量中提出了相關基準條件(純正弦波信號)，所以有一些失真數據無法反映出來。而Aplus是一個強烈的失真系統實現*佳測量應用的設備。
SINEAX APLUS電氣測量儀表產品優勢
•瑞士制造, 瑞士品質, 瑞士支持
•直接測量值達690VLL 以上。標稱值CAT III
•響應時間<100ms
•LED 顯示清晰
•外部設備的運行時鐘計數器
•監控管理/ 極限值顯示
•靈活可變的I/O便于集成
SINEAX APLUS電氣測量儀表產品應用
•獲取和控制當前的系統狀態
•操作運行狀態的監控
•電能質量分析
•判定負荷輪廓和能量需求大小
•發現系統負荷的變化
•變頻器前后狀態的測量
•記錄操作的程序
| 輸入 | 測量不確定性 | ||
| 標稱電流： *大： 消耗： 過載能力： |
可調1..5A 7.5A(正弦曲線)≤I2x0.01 Ω每相位 連續10A 100 A,10×1s,間隔100 s | 帶羅氏電流輸入版本 羅氏線圈ACF3000_4/24額外不確定性不包括在以下說明 中：參見羅氏線圈ACF3000_4/24操作指南。 | |
| 參比條件： (符合IEC/EN 60688) | 周圍環境溫度15...30℃,正弦曲線， 測量超過8個周期，PF=1,頻率50.60 Hz | ||
| 通過羅氏線圈測量電流 | |||
| 測量范圍： | 0.….3000A,自動設換范圍 | ||
| 更多信息參見羅氏 | 線圈ACF3000_4/24操作指南 | 電壓，電流： | ±(0.08%MV+0.02%MR)12) |
| 標稱電壓： | 57.7.…400 VLN,10...693V | 功率： | ±(0.16%MV+0.04%MR)32) |
| *大： | 480VLn,832Vu(正弦曲線) | 功率因子： | ±0.1°4) |
| 消耗： | ≤U2/3 MΩ每相位 | 頻率： | ±0.01 Hz |
| 電阻抗： | 3 MΩ每相位 | 不平衡U,I: | ±0.5% |
| 過載能力： | 480VLN,832V連續 600 VLμ,1040V?,10×10 s,間隔10s 800 Vμ,1386V?,10x1s,間隔10s | 諧波： THD電壓： TDD電流： | ±0.5% |
| ±0.5% ±0.5% | |||
| 系統： | 單相 分相(2相系統) 3線，平衡負荷 3線，不平衡負荷 3線，不平衡負荷，阿倫連接 4線，平衡負荷，4線，不平衡負荷 4線，不平衡負荷， Open-Y | 有功能量： | 等級0.5S,EN 62053-22 等級2,EN62053-23 通過可拔插終端 100.…230 VAC±15%,50.…400 Hz 24...230 V DC±15% ≤7 VA |
| 無功能量： 供電電源： 標稱電壓： | |||
| 消耗： | |||
| 標稱頻率： 測量TRMS: | 45...50/60 ...65 Hz 達到63次諧波 | MV:測量值， MR:測量范圍(*大) ②額外不確定性用于0.1%MV電壓測量在中性線沒有連接(3線連接)條件下 ③MR:*大電壓x*大電流 ⑨0.1°額外不確定性在中性線沒有連接(3線連接)條件下 | |
| I/0-接口 | 繼電器： 通過可拔插終端 | ||
| 基本設備： | 1路繼電器輸出，轉換觸電 1路數字輸出(固定) | 觸點： 負荷能力： | 轉換觸電，雙穩 250VAC,2 A,500 VA 30 V DC,2A,60W |
| 1路數字輸入(固定) | |||
| I/O擴展1: | 2路繼電器輸出，轉換觸電 4路雙極模擬輸出 2路數字輸入/輸出 | 數字輸入/輸出 通過可拔插終端連接。用于I/0可擴展獨立配置作為 | |
| I/O擴展2: | 2路繼電器輸出，轉換觸電 6路數字輸入/輸出 | 輸入或輸出。 輸入(符合EN61131-2DC 24V Type 3): | |
| 模擬輸出： | 通過可拔插終端，電隔離 | 標稱電壓 12/24VDC(*大30V) | |
| 線性化： 范圍： | 線性，二次彎折 | 邏輯零 | -3到+5V |
| ±20 mA(*大24mA),雙極 | 邏輯一 | 8到30V | |
| 不確定性： | 20mA的±0.2% | 輸出(部分符合EN 標稱電壓 | 61131-2): 12/24VDC(*大30V) |
| 負荷： | ≤500Ω(*大10V/20 mA) | 標稱電流 | 50 mA(*大60 mA) |
| 負荷影響： | ≤0.2% | 負荷能力 | 400 Ω ….1 MΩ |
| 殘余紋波： | ≤0.4% | ||
| 接口 | |||
| Modbus/RTU | 通過可拔插終端 | 以太網 | 通過RJ45-連接器 以太網100BaseTX 10/100 MBit/s,全雙工/半雙工， 自動協商系統 Modbus/TCP |
| 物理： 波特率： 參與者數量： | RS-485,*大1200 m(4000 f) 1,2 bis 115,2 kBaud ≤32 | 物理： 模式： 協議： | |
| Profibus DP | 通過9針D-Sub插座 RS-485,*大100...1200 m | NTP(時間同步) | |
| 物理： | |||
| 波特率： 參與者數量： | 自動檢測(9,6 kBit/s...12 MBit/s) ≤32 | ||
| 時間參考：內部時鐘(RTC) | |||
| 不確定性： | ±2分鐘/每月(15到30℃), 通過PC軟件微調 | 同步 ： 運行儲備： | 通過同步脈沖或NTP服務器 >10年 |
| 使用環境 | |||
| 操作溫度： -10….15…30…+55℃ | 其他： | 使用組Ⅱ(EN 60688) | |
| 存儲溫度： - 25到+70℃ | 相對濕度： | <9 5 % 無 凝 結 | |
| 溫度影響： 0.5x 基本不確定性每10K | 海拔高度： | ≤2000 m* 大 | |
| 長期漂移： 0.2x 基本不確定性每年 | 設備僅在室內使用 | ||
| 其他屬性 | |||
| 方向： | 任 意 | ||
| 外殼材料： | 聚碳酸酯(聚碳酸酯) | ||
| 重量： | 500 g | ||
| 可燃性等級： | V-0符 合UL94,自燃，不滴水無鹵素 |
