概述

在光伏發電并網系統中， 在并網開關柜中我們一般都要裝防孤島裝置。當電網側失電的時候,需要維修人員去檢修,這時光伏本側還處于正常發電狀態,還會 向電網側送電,這時就會形成孤島效應。防孤島保護裝置主要是針對光伏電站中，由于電壓或頻率等異常引起的孤島現象，而研發的保護裝置。防孤島裝置在電網側或者光伏本側任一側失電的時候，都會迅速向并網斷路器發出跳閘信號，讓斷路器分閘，保護光伏兩側檢修人員的生命安全。

AM2SE-V 防孤島保護裝置主要適用于低壓 380V 光伏發電、燃?xì)獍l(fā)電等新 能源并網供電系統。當發生孤島現象時，可以快速切除并網點，使本站與電網側快速脫離， 保證整個電站和相關維護人員的生命安全。

護裝置采用優良成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方 式靈活，通訊采用冗余設計。裝置具備 8 路開關量采集和 5 路繼電器輸出，能與 Acrel-2000Z 電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。

特點

①高性能硬軟件平臺：AM2SE-V 防孤島保護裝置采用高性能的硬件平臺，全部采用工業級元器件，專業的 EMC 設計，配合完善的在線自檢測試程序，采用高性能處理器作為保護 CPU，配置以大容量的 RAM 和 Flash，使本產品具有較強的數據處理、邏輯運算和信息存儲能力。

②人性化： 裝置采用全漢化液晶顯示，人機界面清晰易懂；靈活、舒適的按鈕設計，菜單式操作簡 單、便捷；配備的計算機界面的調試與分析軟件，調試及維護簡單方便。 ③豐富的接口資源： 4 路交流電流、3 路交流電壓通道；8 路開關量輸入通道（交直流兩用)、5 路開關量輸 出通道；1 個 RS485 通訊接口。

④靈活方便的接線方式： 裝置的 3 路交流電壓輸入可接相電壓，也可接線電壓或零序電壓或不平衡電壓，適應各 種 PT 接線方式。保護電流可接三相電流；另外兩路交流電流通道可以接零序電流、不平衡 電流或者線路電流。

⑤透明化： 實時記錄交流量、開入量、開出量和所有保護模塊的狀態； 記錄保護內部各元件動作行為、動作時間和錄波數據。

⑥開關量輸入自定義： 用戶可根據需求對開關量輸入進行自定義配置，可最大限度的滿足用戶需求，靈活方便。

⑦高可靠性設計： 通過 6 項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能等均達到 IV 等級標準。

⑧開放性： 裝置內置兩種通訊規約：Modbus-RTU 和 IEC 60870-5-103 ，可通過菜單設置選擇。可 實現遠方定值修改和切換、事件記錄及錄波數據上傳、壓板遙控投退、遙信、遙控跳合閘。

功能

前面板說明

裝置的人機交互主要在面板上進行，包括三個部分：液晶顯示、LED 燈指示、按鍵。 液晶顯示屏采用 128*64 點陣，可以顯示電流、電壓、功率等電參量實時值，遙信量， 事件記錄，裝置參數，定值參數，時間，裝置版本號信息等。 LED 燈用來指示裝置的運行狀態、保護動作等信息。

AM2SE-V 按鍵功能說明

裝置外形尺寸及安裝方法

注：1、方孔尺寸為 150*68； 2、開孔尺寸以毫米為單位。

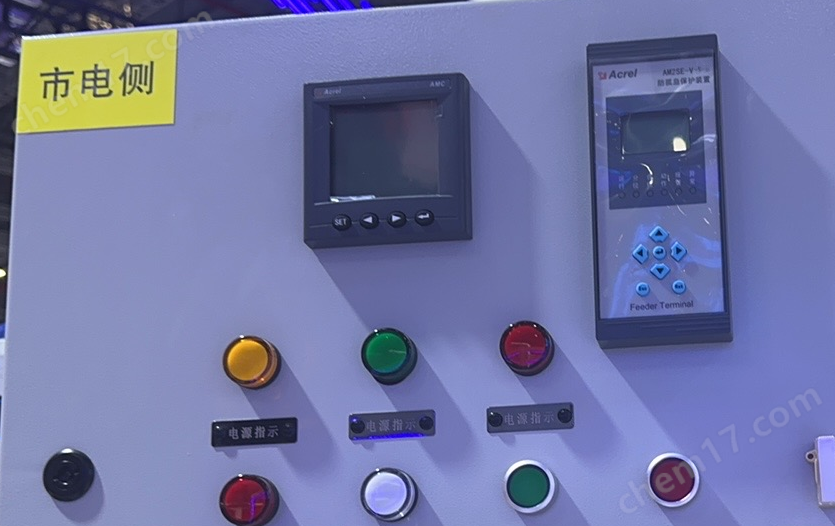

防孤島保護現場安裝圖片
